— проверить работу механизмов вертикального и горизонтального наведения (маховички механизмов должны вращаться легко и плавно);

— убедиться, что прицелы от данного гранатомета, для чего сверить номера прицелов с номерами, указанными в формуляре гранатомета;

— осмотреть прицелы и проверить надежность закрепления их на кронштейнах.

При осмотре оптического прицела проверить, нет ли на оптических деталях трещин, царапин, сколов и грязи, а в поле зрения — частиц, мешающих прицеливанию, проверить надежность работы маховичка температурных поправок (он должен вращаться без усилий и фиксироваться в установленном положении); исправность освещения сетки. При осмотре механического прицела убедиться, не погнуты ли мушка и прицельная планка, они должны без заседаний переводиться из походного положения в боевое и обратно, а также надежно фиксироваться в этих положениях; невозвратимая боковая качка прицельной планки и мушки не допускается;

— проверить исправность системы освещения прицела;

— проверить наличие и исправность ЗИП;

— проверить фиксацию колесного хода у гранатометов СПГ-9ДМ и СПГ-9ДМН.

43. Выстрелы осматриваются перед стрельбой и по распоряжению командиров.

При осмотре выстрелов проверить, нет ли наружных повреждений на взрывателе, головной части гранаты, сопловом блоке, трубе реактивного двигателя (у ПГ-98), пороховом заряде.

Выстрелы, имеющие наружные повреждения, применять для стрельбы запрещается.

44. Подготовка гранатомета к стрельбе производится с целью обеспечения безотказной работы его во время стрельбы.

Для подготовки гранатомета к стрельбе необходимо:

— произвести чистку, осмотреть и смазать гранатомет;

— проверить работу частей и механизмов гранатомета;

— осмотреть прицелы и при необходимости протереть защитные стекла;

— непосредственно перед стрельбой протереть насухо канал ствола и осмотреть гранаты и пороховые заряды.

45. Гранатомет, находящийся в подразделении, должен иметь исправные и проверенные прицельные приспособления.

Выверка прицельных приспособлений гранатомета производится:

— при поступлении гранатомета в подразделение;

— перед первой стрельбой и затем после каждых 3–5 стрельб;

— после ремонта гранатомета;

— при обнаружении во время стрельбы значительных отклонений гранат от точки прицеливания.

В боевой обстановке выверка прицельных приспособлений выполняется периодически при каждой возможности.

Выверкой прицельных приспособлений гранатомета руководит командир взвода.

46. Выверка прицела ПГОК-9 и прицела ПГН-9 может производиться по выверочной мишени (рис. 35) или по удаленной точке, а механического прицела — по выверочной мишени.

Для подготовки гранатомета к выверке прицельных приспособлений необходимо:

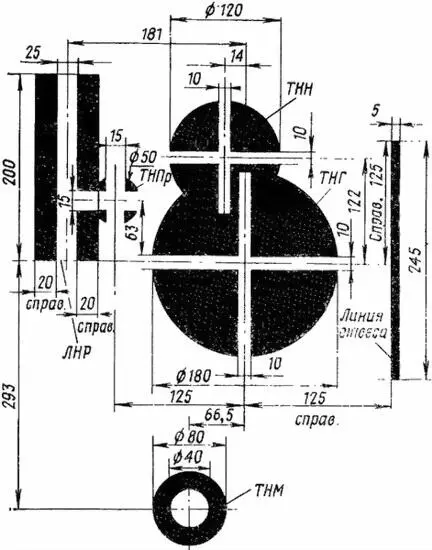

Рис. 35.Выверочная мишень:

ТНГ — точка наводки гранатомета; ТНПр — точка наводки прицела прямой наводки; ЛНР — линия наводки прицела раздельной наводки; ТНН — точка наводки ночного прицела; ТНМ — точка наводки механического прицела

— установить гранатомет в боевом положении на ровной горизонтальной площадке;

— закрепить в рисках дульного среза ствола гранатомета перекрестие из тонких ниток;

— открыть затвор, вставить в кольцевую проточку казенной части ствола диоптр-пробник и закрыть затвор;

— установить механизмы температурных поправок прицелов на нуль;

— установить на контрольную площадку ствола проверенный квадрант и придать стволу горизонтальное положение;

— установить механизм углов прицеливания в нулевое положение;

— установить пузырьки поперечного и бокового уровней в среднее положение.

Деления шкал бокового уровня «0» и «30» должны совпадать с рисками, нанесенными на индексах. Если деление «0» не совпало с риской на индексе, необходимо отвинтить на один оборот три винта на торце маховичка, совместить «0» шкалы с риской на индексе и завинтить винты; если деление «30» не совпало с риской на индексе, необходимо отвинтить на один оборот два винта индекса, совместить индекс до совпадения его с делением «30» и завинтить винты.

47. Для выверки прицельных приспособлений по выверочной мишени необходимо:

— установить выверочную мишень впереди гранатомета на расстоянии 50 м перпендикулярно к плоскости визирования;

— проверить с помощью отвеса вертикальность линии отвеса, имеющейся на мишени;

— визируя через отверстие диоптра-пробника, с помощью механизмов наведения совместить перекрестие ствола с перекрестием точки наводки гранатомета (ТНГ) на выверочной мишени;

— при выверке прицела прямой наводкинадо установить в поле зрения сетку «КУМ» и проверить нулевую линию прицеливания, т. е. совпадает ли знак «+» на сетке прицела с перекрестием точки наводки прицела (ТНПр) на мишени; в случае несовпадения, вращая выверочные винты по высоте и боковому направлению, совместить знак «+» сетки прицела с перекрестием точки наводки прицела на мишени (ТНПр);

— установить в поле зрения сетку «ОСК» и проверить совпадение знака «+» на сетке прицела с перекрестием точки наводки прицела (ТНПр) на мишени, несовпадение допускается не более 0-01 в любом направлении. Если несовпадение превышает 0-01, то необходимо прицел отправить в ремонт в артиллерийскую ремонтную мастерскую;

— проверить прицел раздельной наводки:вращая маховичок угломера, совместить вертикальную нить перекрестия визира с линией наводки прицела раздельной наводки на мишени «ЛНР», при этом на шкале угломера должна быть установка «0», а на шкале кольца — «30».

Если деление «0» не совпало с риской на индексе, необходимо вывинтить на один оборот гайку, совместить «0» шкалы с риской на индексе и завинтить гайку; если деление «30» шкалы не совпало с риской на индексе, необходимо вывинтить на один оборот два винта, совместить шкалу деления «30» с риской на индексе и завинтить винты;

— проверить механический прицел:установить хомутик прицельной планки на деление «4» и убедиться, не выходит ли линия прицеливания из белого круга точки наводки механического прицела (ТНМ) на мишени; если линия прицеливания выходит за пределы белого круга ТНМ, отрегулировать мушку по вертикали (ввинчивая или вывинчивая ее) и по горизонтали (перемещая вкладыш); получив удовлетворительный результат, вкладыш закернить.

В процессе проверки прицельных приспособлений по выверочной мишени периодически проверять правильность наводки и установки гранатомета.
