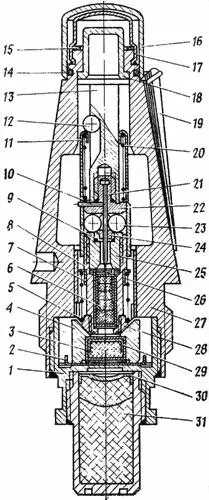

Рис. 33.Взрыватель ГО-2 (в разрезе):

1 — доньевая втулка; 2 — лапчатый предохранитель; 3 — колпачок; 4 — инерционное кольцо; 5 — пружина; 6 — капсюль-детонатор; 7 — гильза; 8 — втулка; 9 — пружина; 10 — штифт; 11 — гильза; 12 — упорный шарик; 13 — ударный стержень; 14 — чека; 15 — прокладка; 16 — предохранительный колпачок; 17 — мембрана; 18 — головка; 19 — тесьма; 20 — предохранительная пружина; 21 — жало; 22 — втулка; 23 — предохранительный шарик; 24 — втулка; 25 — опорная втулка; 26 — предохранительная прокладка; 27 — корпус; 28 — направляющая втулка; 29 — чашечка; 30 — стакан детонатора; 31 — детонатор

Ударный механизм состоит из ударника мгновенного действия и ударника инерционного действия.

Ударник мгновенного действия имеет ударный стержень, жало, обжатое во втулке, и головку.

Ударник инерционного действия имеет опорную и направляющую втулки; втулку, в которую входят капсюль-детонатор, пружина, гильза и предохранительная прокладка; втулку с конической пружиной; гильзу с зигзагообразным пазом; предохранительную пружину; четыре предохранительных шарика и один упорный шарик.

Бокобойное устройство состоит из инерционного кольца, в которое помещен передаточный заряд, и лапчатого предохранителя.

Ударный механизм и бокобойное устройство удерживаются в корпусе доньевой втулкой.

Детонатор состоит из стакана, в котором помещена шашка. Стакан сверху закрыт крышкой. Детонатор ввинчен в доньевую втулку.

Для обеспечения герметичности взрывателя на головку корпуса закатывается мембрана с прокладкой. Для предохранения мембраны на головку корпуса надет предохранительный колпачок с чекой.

Перед заряжанием чека выдергивается посредством тесьмы и колпачок удаляется.

Безопасность в служебном обращении достигается тем, что сближению жала с капсюлем-детонатором препятствуют предохранительные шарики, помещенные между ударником мгновенного действия и ударником инерционного действия. В этом положении шарики удерживаются гильзой, которая поджата в верхнее положение до упора в шарик предохранительной пружиной.

Работа взрывателя.При выстреле граната получает значительное ускорение, а гильза ударного механизма с упорным шариком, стремясь сохранить состояние покоя, сжимает предохранительную пружину и опускается в крайнее нижнее положение. Упорный шарик скользит по пазу в ударном стержне и по скосу в конце паза выкатывается в разделку корпуса.

После вылета гранаты из канала ствола сила инерции уменьшается и гильза ударного механизма под действием пружины ударника инерционного действия и предохранительной пружины поднимается вверх до упора в буртик ударного стержня и освобождает предохранительные шарики, которые под действием расталкивающего усилия втулки выкатываются в разделку корпуса. Гильза ударного механизм а благодаря наличию зигзагообразного паза поднимается в течение 0,01 — 0,02 с в осевом направлении. Вследствие этого взведение взрывателя происходит на расстоянии нс менее 2,5 м от дульного среза ствола.

Во взведенном взрывателе наколу капсюля жалом препятствует коническая пружина и предохранительная прокладка. Инерционное кольцо удерживается от перемещений при резких колебаниях гранаты на полете конической пружиной, поджимающей инерционный ударник к кольцу, и сопротивлением лапок предохранителя.

При встрече головной части взрывателя с целью (преградой) происходит деформация мембраны и цель (преграда) воздействует на ударник мгновенного действия, который, продвигаясь к капсюлю-детонатору, преодолевает силу сопротивления конической пружины, прокалывает жалом предохранительную прокладку и накалывает капсюль-детонатор. Капсюль-детонатор срабатывает, вызывая детонацию передаточного заряда. При этом пробивается перемычка доньевой втулки и срабатывает детонатор.

При встрече гранаты с преградой боком (при углах встречи до 8°) срабатывает бокобойное устройство взрывателя. При этом инерционное кольцо под действием силы инерции перемещается в боковом направлении, отгибает лапки предохранителя, перемещая в осевом направлении инерционный ударник посредством конической расточки. Инерционный ударник, продвигаясь в расточке корпуса, накалывает капсюль-детонатор о жало. Накол капсюля-детонатора приводит к его срабатыванию.

При стрельбе с колпачком граната ударяется о преграду, инерционный механизм с капсюлем-детонатором под действием силы инерции продвигается в направлении жала и накалывает капсюль-детонатор, что приводит к срабатыванию капсюля-детонатора.

Пороховой заряд ОГ-9Ппо назначению, устройству и действию аналогичен пороховому заряду ПГ-9П.

Дополнительно для повышения надежности удержания хвостовика гранаты в переходнике заряда ОГ-9П имеется кольцо с двумя Т-образными пазами, которое надевается на переднюю часть перфорированной трубки заряда. В перфорированной трубке под Т-образными пазами просверлены два отверстия.

При выстреле пороховые газы воспламени тельного заряда, проходя через эти отверстия, разгибают лепестки кольца, чем обеспечивается надежная фиксация стопора в крайнем переднем положении.

Примечание. В зарядах ПГ-9П последних выпусков также имеется аналогичное кольцо.

Действие гранаты.После вылета из ствола гранатомета граната в результате набегающего потока воздуха на скосы ребер крестовины получает вращательное движение.

При встрече с преградой срабатывает взрыватель и происходит детонация взрывчатого вещества разрывного заряда, в результате чего происходит разрыв корпуса и образуются осколки, которые поражают живую силу и огневые средства противника.

28. Гранаты укладываются по 6 штук в деревянные ящики и закрепляются вкладышами. Для обеспечения длительного хранения гранаты дополнительно укупорены в герметичные пленочные мешки. В этот же ящик в специальные отделения укладываются 6 пороховых зарядов в пеналах.

29. Гранаты в боевом снаряжении окрашены в защитный цвет, головная часть этих гранат снаряжена взрывчатым веществом. У гранат в инертном снаряжении головная часть окрашена в черный цвет (у ПГ-9В — реактивный двигатель — в защитный цвет), кроме того, эти гранаты имеют дополнительную маркировку «Инерт». Головная часть гранат в инертном снаряжении наполнена инертной массой.

Гранаты в инертном снаряжении предназначены для использования в учебно-практических целях.
