Рис. 31.Положение частей донной части взрывателя в полете (после взведения):

а, б — вид в разрезе; в — упрощенная схема электроцепи после взведения взрывателя; 1 — электродетонатор; 2 — движок; 3 — стопор порохового предохранителя

На заднюю часть камеры навернуто сопло. На наружной поверхности сопла сзади помещается крестовина с шестью откидными перьями стабилизатора, перевязанными в сложенном положении капроновой нитью. В крестовине имеется два гнезда, в которых размещены трассеры.

Сопло закрыто герметизирующей прокладкой и диском. Сзади к соплу прикреплен хвостовик с двумя выступами для присоединения порохового заряда.

Передняя часть сопла имеет кольцевое уширение, предназначенное для центрования гранаты при движении по каналу ствола и воспринятая при выстреле давления газов порохового заряда. На уширенной части сопла расположено четыре наклонных тангенциальных отверстия; при выстреле истекающие через них пороховые газы придают гранате вращательное движение.

Пороховой заряд ПГ-9Пслужит для сообщения гранате начальной скорости. Он состоит из металлического зарядного устройства, навески нитроглицеринового пороха, воспламенительного заряда и узла форсирования. Металлическое зарядное устройство представляет собой стальную трубку с большим количеством отверстий. На переднем конце стальной трубки монтируется сухарное устройство для быстрого соединения порохового заряда с гранатой, а сзади ввертывается диафрагма, фиксирующая выстрел в стволе гранатомета. Нитроглицериновый порох помещен в перкалевый картуз, который тесьмой прочно привязан к диафрагме. Между диафрагмой и картузом с нитроглицериновым порохом на стальной трубке расположен узел форсирования, состоящий из набора пластмассовых и целлулоидных дисков. Диафрагма совместно с узлом форсирования и соплом затвора обеспечивает постоянство условий горения порохового заряда. В стальную трубку вставлен воспламенительный заряд с двумя электрозапалами.

Одна пара проводов, идущая от электрозапалов, соединена с диафрагмой («на массу»), а другая — с контактным кольцом, изолированным от диафрагмы. Для обеспечения надежного контакта диафрагмы с гранатометом («на массу») служат две пластинчатые пружины, закрепленные на диафрагме.

Действие порохового заряда и реактивного двигателя.После подачи электрического импульса от электростреляющего механизма гранатомета (через контактное кольцо диафрагмы и массу гранатомета) на два электрозапала в трубке воспламеняется дымный порох воспламенительного заряда. Образовавшиеся газы прорывают гильзу воспламенительного заряда и проникают через отверстия в стальной трубке к ленточному пороховому заряду. Пороховой заряд воспламеняется, газы давят на дно гранаты (на сопло реактивного двигателя). Давлением газов отрывается от сопла хвостовик, к которому присоединен пороховой заряд, и граната начинает движение по стволу гранатомета; часть газов протекает через наклонные отверстия в уширенной части сопла вперед и придает гранате вращательное движение. Одновременно воспламеняются два трассера на стабилизаторе гранаты.

При дальнейшем повышении давления газов в стволе продавливаются (разрушаются) диски узла форсирования и начинается истечение газов через сопло затвора гранатомета. Образующаяся при этом реактивная сила уравновешивает силу отдачи.

В начале движения гранаты в пирозамедлителе-воспламенителе реактивного двигателя жало под действием сил инерции сжимает пружину и накалывает капсюль-воспламенитель; начинается горение замедлительного пиротехнического состава.

После вылета гранаты из ствола перья стабилизатора под действием центробежных сил и встречного потока воздуха раскрываются и полет гранаты стабилизируется, как у обычных оперенных снарядов.

В 10–20 м от дульного среза ствола от пиротехнического состава пирозамедлителя-воспламенителя реактивного двигателя загорается нитроглицериновый порох маршевого заряда. Под действием давления газов маршевого порохового заряда из сопла реактивного двигателя выталкиваются герметизирующая прокладка и диск и через сопло начинается истечение газов. Возникающая при этом реактивная сила увеличивает скорость полета гранаты. После окончания горения пороха в камере реактивного двигателя граната летит по инерции.

В полете вращательное движение гранаты увеличивается за счет воздействия встречного потока воздуха на скосы перьев стабилизатора. Вследствие вращательного движения гранаты повышается меткость стрельбы, так как при вращении гранаты уменьшается влияние одной из основных причин рассеивания реактивных снарядов — эксцентриситета реактивной силы.

а

б — в

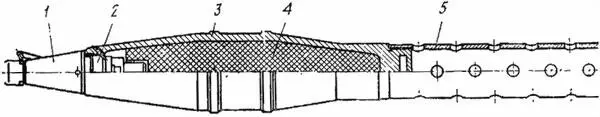

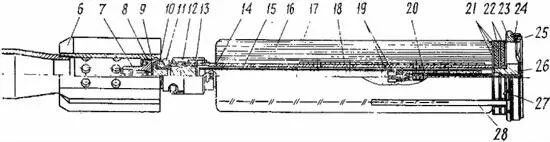

Рис. 32.Осколочная граната ОГ-9 и пороховой заряд ОГ-9П:

а — головная часть гранаты; б — стабилизатор; в — пороховой заряд; 1 — предохранительный колпачок; 2 — взрыватель; 3 — корпус; 4 — разрывной заряд; 5 — трубка; 6 — крестовина; 7 — трассер; 8 — стакан; 9 — втулка; 10 — хвостовик; 11 — переходник; 12 — стопор; 13 — пружина; 14 — трубка; 15 — гильза; 16 — ленточный порох; 17 — картуз; 18 — дымный порох; 19 — электрозапал; 20 — трубка; 21 — целлулоидный диск; 22 — пластмассовый диск; 23 — диафрагма; 24 — контактное кольцо; 25 — изоляционная масса; 26 — провода; 27 — пружина; 28 — тесьма

При встрече с преградой срабатывает взрыватель и происходит детонация разрывного заряда гранаты с образованием кумулятивной струи, пробивающей преграду.

27. Выстрел ОГ-9В состоит из осколочной гранаты ОГ-9 и порохового заряда ОГ-9П.

Осколочная граната(рис. 32) состоит из головной части, стабилизатора и взрывателя.

Головная часть гранаты состоит из корпуса с глухим дном и разрывного заряда. В очко корпуса ввинчивается взрыватель.

Стабилизатор состоит из трубы и крестовины с восемью жесткими ребрами, которые на переднем срезе имеют скосы. Скосы обеспечивают вращение гранаты на полете. В крестовине размещается стакан с трассером.

Взрыватель ГО-2 (рис. 33) — головной, ударно-мгновенного и инерционного действия, с дальним взведением. Он служит для обеспечения разрыва головной части гранаты при встрече с целью (преградой) и состоит из корпуса с мембраной, ударного механизма, бокобойного устройства с передаточным зарядом, доньевой втулки, детонатора и предохранительного колпачка.
