1 — светофильтры; 2 — линзы объектива; 3 — защитное стекло; 4 — сетка; 5 — призмы проекционной системы; 6 — линзы; 7 — электронно-оптический преобразователь; 8 — линзы окуляра

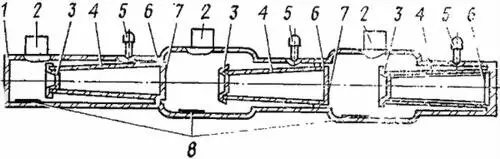

Рис. 22.Электронно-оптический преобразователь:

1 — многощелочной фотокатод; 2 — ввод подфокусирующего напряжения; 3 — диафрагма; 4 — стеклянный конус; 5 — ввод высокого напряжения; 6 — экран; 7 — сурьмяно-цезиевый фотокатод; 8 — подфокусирующий электрод

Полость баллона делится на три камеры. Каждая камера представляет собой однокамерный электронно-оптический преобразователь, состоящий из многощелочного (сурьмяно-цезиевого) фотокатода, фокусирующего устройства и экрана.

Для обеспечения работы ЭОП на фокусирующее устройство и экран через высоковольтный ввод подается напряжение: в первую камеру +10 кВ относительно входного фотокатода, во вторую камеру +24 кВ, в третью камеру +38 кВ.

На подфокусирующие электроды каждой камеры подбирается напряжение от -120 до +120 В, с тем чтобы получить наилучшую разрешающую способность прицела.

Окулярслужит для увеличения изображения, получаемого на выходном экране электронно-оптического преобразователя, и состоит из четырех линз, которые крепятся в оправе зажимным кольцом.

Высоковольтный преобразователь напряженияпредназначен для преобразования электрического тока аккумуляторной батареи в постоянный ток высокого напряжения для питания ЭОП. Он состоит из низковольтного преобразователя напряжения, блока умножения и делителя напряжения.

Низковольтный преобразователь напряжения предназначен для преобразования постоянного тока низкого напряжения (5 В) в переменное высокое напряжение 7–8 кВ.

Блок умножения предназначен для выпрямления и умножения переменного напряжения, полученного в низковольтном преобразователе, в постоянное напряжение 38 кВ.

Делитель напряжения осуществляет подачу необходимого напряжения в каждую камеру ЭОП и на подфокусирующие электроды.

Механизм выверкислужит для проектирования сетки в поле зрения прицела, ввода температурных поправок и выверки прицела по высоте и боковому направлению.

Выверка по высоте и направлению производится выверочными винтами, а ввод температурных поправок — маховичком.

На маховичке нанесены знаки: «+» — для температурного интервала от +10 до +40 °C, «0» — для интервала от +10 до –10 °C и «-» — для интервала от –10 до –40 °C.

Механизм светофильтровслужит для получения максимальной контрастности изображения цели и повышения возможности работы прицела при различной ночной освещенности.

Светофильтр ЖС-18 служит для увеличения контрастности изображения цели при слабом тумане и дымке; светофильтр КС-17 — при повышенной ночной освещенности; светофильтр НС-8 — в сумерки и лунную ночь.

Пластинка из стекла К-108 служит для работы с прицелом в темную ночь (без светофильтра).

Сетка прицела(рис. 23) служит для прицеливания и определения расстояний до местных предметов и целей.

Рис. 23.Сетка прицела ПГН-9

Сетка имеет шкалу углов прицеливания и боковых поправок. Цифры против прицельных угольников обозначают дальность стрельбы в сотнях метров. Цена деления шкалы боковых поправок 0-05.

Сверху над шкалой имеется знак «+», служащий для проверки нулевой линии прицеливания.

Механизм защиты прицела от засветкипредназначен для защиты ЭОП от засветки внешними источниками света и от пламени собственного выстрела из гранатомета. Он состоит из корпуса; толкателя, шарнирно связанного с гашеткой, замыкающей электроцепь защиты прицела контактной втулкой при нажатии на гашетку; изолятора с двумя контактными пластинами, поджатыми пружинными ограничителями; крышки; подпружиненного фиксатора и вилки, к которой присоединяется свободный конец соединительного кабеля прицела с розеткой.

Предохранение от засветки осуществляется автоматически от механизма защиты в момент нажатия на гашетку генератора или при включении микротумблера на прицеле.

Для выключения защиты необходимо отвести гашетку рукой в крайнее заднее положение. Выключать защиту следует не раньше 1–1 5 с после выстрела, если перед гранатометом нет ярких источников света.

Аккумуляторная батареяслужит источником питания высоковольтного преобразователя напряжения, механизма блокировки и лампочки подсветки сетки.

Аккумуляторная батарея представляет собой два последовательно соединенных аккумулятора 2КНБ-2.

24. Станок(рис. 24) служит для придания стволу гранатомета необходимых углов наведения и различных высот линии огня.

Станок состоит из постели с механизмом вертикального наведения, основания с механизмом горизонтального наведения, передней ноги и блока задних ног.

Постель с механизмом вертикального наведенияслужит для крепления ствола на станке и для придания стволу углов возвышения. На постели крепится генератор электростреляющего механизма.

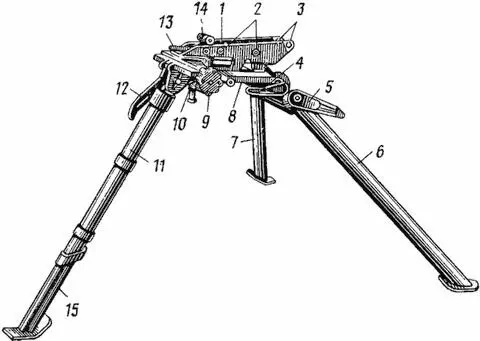

Рис. 24.Станок:

1 — постель; 2 — отверстия для крепления генератора; 3 — скоба; 4 — рукоятка зажима блока задних ног; 5 — рукоятка зажима левой ноги; 6 — левая нога; 7 — правая нога; 8 — основание; 9 — маховичок механизма горизонтального наведения; 10 — маховичок механизма вертикального наведения; 11 — передняя нога; 12 — рукоятка зажима передней ноги; 13 — вороток с зажимом; 14 — внутренняя трубка механизма вертикального наведения; 18 — внутренняя труба передней ноги

Постель представляет собой сварную конструкцию. В передней части постели снизу приварен вкладыш, в пазы которого вставляется ползун механизма горизонтального наведения. К скобе прикреплен осью механизм вертикального наведения. Сзади к постели приварены шкворень, с помощью которого постель соединяется с основанием станка, и скоба постели с отверстиями для крепления ствола. На постели справа и слева имеется по два отверстия для крепления генератора.

Крепление ствола к станку осуществляется с помощью осей в двух точках: передней — к внутренней трубке механизма вертикального наведения и задней — к скобе постели.

Механизм вертикального наведения состоит из корпуса, винта, внутренней трубки и маховичка. Корпус осью соединен с постелью, а внутренняя трубка соединена со стволом. Снизу в корпус входит винт с маховичком; винт при вращении маховичка перемещается по резьбе внутренней трубки, ввинчиваясь или вывинчиваясь, в результате чего ствол получает различные углы возвышения.
