Угольники и штрихи на сетке для удобства называются прицельными марками, в центральной колонке — центральными марками, а справа и слева от центральной колонки — боковыми прицельными марками.

Деления шкалы боковых поправок нанесены через 0-05 вправо и влево от центральной колонки. Цифры шкалы боковых поправок 10 и 20 в тысячных нанесены снизу правой части шкалы. Угловая величина высоты штрихов равна 0-01. Шкалы прицела и боковых поправок, соответствующие дальностям 800 м сетки «КУМ» и 400 м сетки «ОСК», для облегчения прицеливания выделены (угольники в центральной колонке указаны большим размером, а шкалы боковых поправок выполнены в виде чередующихся угольников и вертикальных штрихов).

Наводка в цель производится вершиной угольника (штриха), соответствующего определенной дальности до цели и боковой поправке.

Сверху над шкалами имеется знак «+», служащий для проверки нулевой линии прицеливания.

Под нижним угольником центральной колонки имеется вертикальная линия, служащая для облегчения выравнивания гранатомета, если он имеет боковое сваливание.

Дальномерная шкала сетки «КУМ» рассчитана на высоту цели 2,7 м, что указано ниже горизонтальной линии. Над верхней пунктирной линией нанесена шкала с делениями, расстояние между которыми соответствует изменению расстояния до цели на 100 м. Цифры шкалы 6, 8,10, 12 соответствуют дальностям 600, 800, 1000 и 1200 м.

Дальномерная шкала сетки «ОСК» рассчитана на высоту цели 1,7 м. Цифры шкалы 4, 6, 8, 10, 12 соответствуют дальностям 400, 600, 800, 1000 и 1200 м.

Освещение сетки прицела в ночное время производится через нижнее защитное стекло электролампочкой системы освещения.

Окуляр в оправе ввинчен в корпус прицела.

Светофильтр в оправе вставляется в зажимное кольцо окуляра. В ЗИП прицела находятся светло-оранжевый и нейтральный светофильтры.

Для удобства прицеливания на окулярном патрубке закреплен резиновый наглазник, а на кронштейне — налобник.

Механизм выверки прицела и температурных поправокслужит для обеспечения согласования нулевой линии прицеливания с осью канала ствола гранатомета и введения поправок в углы прицеливания в зависимости от температуры окружающего воздуха. Он имеет каретку, в которой помещен объектив в оправе и маховичок, жестко закрепленный с винтом вертикальной выверки прицела. При вращении выверочных винтов каретка перемещается в вертикальном и горизонтальном направлениях. На маховичке нанесены знаки: «+» — для температурного интервала от +10 до +50 °C, «0» — для интервала от +10 до –10 °C и «-» — для интервала от –10 до –40 °C.

Для введения температурной поправки маховичок ставится в такое положение, чтобы соответствующий знак («+», «0» и «-») совпал с риской на корпусе. При этом каретка с объективом перемещается по вертикали в соответствующее положение, изменяя угол прицеливания.

Механизм поперечного качанияпредназначен для учета бокового наклона гранатомета. Он расположен на корпусе прицела и имеет червячный сектор, червяк и маховичок. Червячный сектор находится в зацеплении с червяком, который может вращаться с помощью маховичка. Вращая маховичок, червяк, обкатываясь по сектору, поворачивает корпус, на котором закреплен прицел раздельной наводки, обеспечивая этим поперечное качание.

Узел переключения сетокпредназначен для включения в поле зрения прицела сетки «КУМ» или сетки «ОСК» (в зависимости от типа выстрела, которым ведется огонь). Он имеет кронштейн, шкалу и маховичок. Для фиксации сетки в рабочем положении имеется шариковый фиксатор.

Установка сетки в нужное положение осуществляется поворотом маховичка со шкалой, на которой нанесена гравировка «КУМ» и «ОСК».

20. Прицел раздельной наводки(рис. 16) представляет собой оптический коленчатый визир с механизмами угломера, углов прицеливания и бокового уровня. Крепится он на оси корпуса механизма поперечного качания.

Визирсостоит из корпуса, в котором смонтированы детали оптической системы. Он расположен на стойках червячного колеса угломера и вращается вместе с ним.

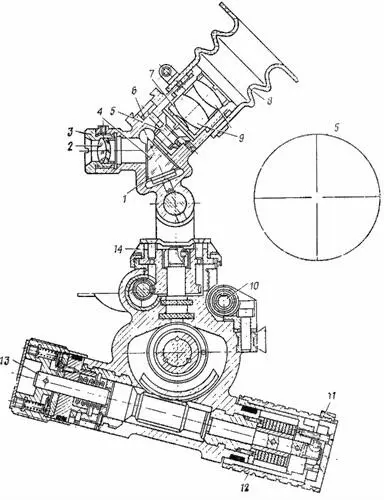

Рис. 16.Прицел раздельной наводки (в разрезе):

1 — корпус; 2 — объектив; 3 — оправа объектива; 4 — призма; 5 — сетка; 6 — защитное стекло; 7 — оправа окуляра; 8 — наглазник; 9 — линзы окуляра; 10 — поперечный уровень; 11 — индекс; 12 — дистанционная шкала; 13 — червяк; 14 — шкала

Слева корпус имеет мушку и целик для грубой наводки. Визир можно вращать в вертикальной плоскости на угол +-20', закрепляется в требуемом положении рукояткой.

На окулярной части визира закреплен наглазник.

Оптическая система прицела состоит из защитного стекла, объектива, призмы, сетки, окуляра.

Механизм угломераслужит для установки углов в горизонтальной плоскости. Он расположен в корпусе и имеет червячное колесо, ось и червяк. Для выведения червяка из зацепления с червячным колесом имеется рукоятка. На червяке закреплены маховичок и шкала, на которой нанесены деления, цена деления 0-01. Всего на шкале 100 делений. На червячном колесе закреплена шкала, которая имеет 60 равных делений, цена деления 1-00. Одно деление шкалы червячного колеса соответствует 100 делениям на шкале червяка или его одному обороту.

Механизм углов прицеливанияслужит для установки на прицеле углов прицеливания. Он расположен в корпусе и состоит из червячного сектора, червяка, дистанционной шкалы и индекса отсчета.

Дистанционная шкала имеет штрихи, соответствующие дальности стрельбы и обозначенные цифрами, показывающими сотни метров. Цена деления 50 м. Значения углов прицеливания рассчитаны для температуры +15 °C.

Механизм бокового уровняпредназначен для установки углов места цели. Он расположен в корпусе и состоит из червяка, червячного колеса, маховичка, бокового уровня и двух шкал. Шкала, закрепленная на червяке, имеет 100 равных делений, цена деления 0-01. Шкала, закрепленная на корпусе, имеет три деления (29, 30, 31), цена деления 1-00, цифра 30 соответствует нулевой установке бокового уровня.

Боковой и поперечный уровни состоят из ампулы в оправе, кольца и гайки.

21. Система освещенияслужит для подсветки сеток, шкал и уровней прицела при стрельбе в сумерках и ночью. Она состоит из корпуса, аккумуляторной батареи, двух микротумблеров и двух патронов.

Аккумуляторная батарея 2КНБ-2 щелочная емкостью 2 А-ч.

Корпус с аккумулятором размещается на кронштейне механического прицела, имеющем выступ типа «ласточкина хвоста», и стопорится подпружиненным фиксатором.
