Министерство обороны СССР - Руководство по станковому гранатомету СПГ-9М

— в совмещенные отверстия вставить ось го-ловкой влево и закрепить гайкой;

— вставить в пазы постели ползун большим выступом вперед;

— установить постель на основании станка, введя шкворень постели во втулку основания, и надеть ползун на каретку;

— положить станок на задние ноги, надеть на шкворень конус и шайбу, навинтить гайку и зашплинтовать ее;

— поставить станок на ноги, надеть на болт шайбу и ввинтить его в каретку;

— вставить вороток в головку зажимного болта флажком вправо.

9) Присоединить генератор к станку:

— вставить генератор в постель, на передний винт надеть амортизатор и закрепить винтами (головки винтов располагать с правой стороны);

— положить станок на задние ноги, вставить в паз корпуса генератора предохранитель вырезом к гашетке;

— надеть на замок генератора пружину и повернуть ее до западания выступа на конце пружины в выемку корпуса генератора;

— поставить станок на ноги.

10) Присоединить ствол к станку:

— вынуть ось из задней цапфы;

— поставить ствол на станок, введя заднюю цапфу в проушину постели;

— вставить ось в отверстия цапф и проушины, надеть на ось серьгу бронешланга, пружинную шайбу и навинтить гайку;

— поднять дульную часть ствола вверх и соединить штепсельный разъем;

— опустить дульную часть ствола вниз, совместить отверстие передней цапфы ствола с отверстием головки внутренней трубки;

— вставить ось в совмещенные отверстия, надеть на ось пружинную шайбу и навинтить гайку.

11) Дальнейшую сборку гранатомета производить, руководствуясь ст. 9.

12. Стволгранатомета (рис. 6) служит для направления полета гранаты и отвода пороховых газов при выстреле. Он представляет собой трубу, имеющую гладкий цилиндрический канал калибра 73 мм, расширительную камору и казенную часть.

На стволе размещены:

— рукоятки для транспортирования гранатомета;

— основание с мушкой;

— кронштейн для крепления оптического прицела и прицельной планки механического прицела с хомутиком;

а

б

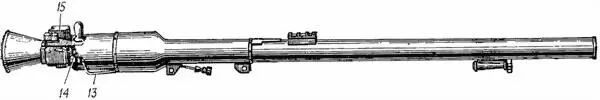

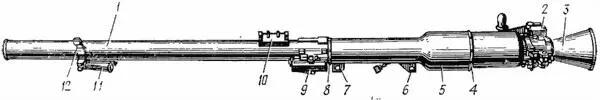

Рис. 6.Ствол гранатомета с затвором:

а — вид слева; б — вид справа; 1 — ствол; 2 — затвор; 3 — сопло; 4 — задняя обойма щитка; 5 — щиток; 6 — задняя цапфа; 7 — передняя цапфа; 8 — передняя обойма щитка; 9 — кронштейн прицела ПГОК-9; 10 — кронштейн прицела ПГН–9; 11 — рукоятка; 12 — мушка; 13 — трубка токопроводящего провода; 14 — блокирующее устройство; 15 — контактное устройство

— щиток для предохранения наводчика от ожогов нагретым стволом;

— верхний и нижний рычаги и толкатели выбрасывающего механизма;

— контактное и блокирующее устройства электростреляющего механизма и токопроводящий провод в трубке.

Ствол с помощью передней и задней цапф крепится на станке.

На дульной части ствола имеется упрочняющий венчик; на нем нанесены четыре риски для установки перекрестия при выверке прицельных приспособлений.

Казенная часть ствола (рис. 7) внутри имеет кольцевую проточку для фиксации выстрела при заряжании; сзади эта проточка переходит в конусную, в которую входит кольцо затвора.

Слева на казенной части ствола расположен прилив с гнездом, в которое входит проушина затвора. В приливе имеются: отверстия для оси затвора (верхнее отверстие имеет проточку, в которую западает стопор оси при отделении затвора от ствола); отверстие для оси рычагов выбрасывающего механизма; отверстие малого диаметра для помещения штифта корпуса фиксатора затвора; продольное цилиндрическое гнездо для корпуса фиксатора затвора.

Сверху на казенной части ствола размещается площадка для крепления корпуса контактного устройства; в ней имеются два отверстия для контактов и прорезь для фиксатора, удерживающего корпус контактного устройства.

С правой стороны казенной части ствола находятся два боевых упора, за которые заходит клин при запирания, и малый прилив с пазом типа «ласточкина хвоста» для закрепления блокирующего устройства.

а

б

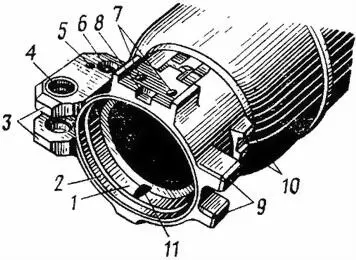

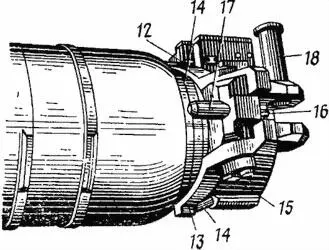

Рис. 7.Казенная часть ствола:

а — вид сзади сверху; б — вид слева снизу; 1 — кольцевая проточка; 2 — конусная проточка; 3 — прилив с гнездом для проушины затвора; 4 — отверстие для оси затвора; 5 — отверстие для штифта корпуса фиксатора затвора; 6 — отверстие для оси рычагов; 7 — отверстие для контактов; 8 — прорезь для фиксатора; 9 — боевые упоры; 10 — прилив для закрепления блокирующего устройства; 11 — отверстие для толкателя; 12 — верхний рычаг; 13 — нижний рычаг; 14 — толкатели; 15 — защелка нижнего рычага; 16 — фиксатор затвора; 17 — корпус фиксатора затвора; 18 — ось затвора

Сверху и снизу в казенной части ствола имеются сквозные наклонные отверстия для толкателей выбрасывающего механизма.

В средней части ствола расположены: сверху площадка для установки орудийного квадранта и два прилива с Т-образными пазами (у гранатометов СПГ-9МН и СПГ-9ДМН) для крепления кронштейна прицела ПГН-9, слева два прилива с Т-образными пазами для крепления кронштейна прицела ПГОК-9, снизу два Т-образных прилива для закрепления передней и задней цапф.

13. Затвор(рис. 8) служит для запирания ствола, обеспечения безоткатности гранатомета и выбрасывания диафрагмы с трубкой после выстрела. Затвор состоит из запирающего механизма, сопла и выбрасывающего механизма.

Запирающий механизмсостоит из рукоятки с ручкой, клина, фиксатора рукоятки, гнетка с пружиной и обоймы.

На нижней плоскости рукоятки имеется скос, который взаимодействует с толкателем блокирующего устройства. Паз со скосом, расположенный слева на торце рукоятки, служит для удержания рукоятки фиксатором в закрытом положении; прямой паз служит для удержания рукоятки в открытом положении.

В цилиндрическом гнезде рукоятки имеются пальцы, которые входят в винтовые пазы, находящиеся в верхней части клина. Средняя часть клина имеет два выреза для прохода боевых упоров ствола.
