На фиксаторе рукоятки сверху расположен выступ для взаимодействия с рукояткой запирающего механизма при открывании и закрывании затвора. Фиксатор и гнеток поднимаются пружиной. Гнеток входит в отверстие обоймы.

а

б

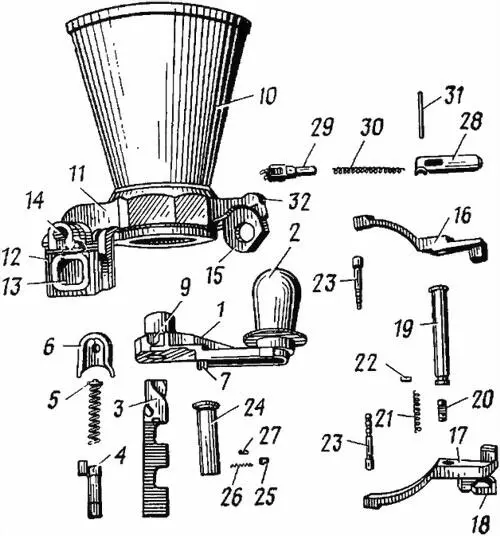

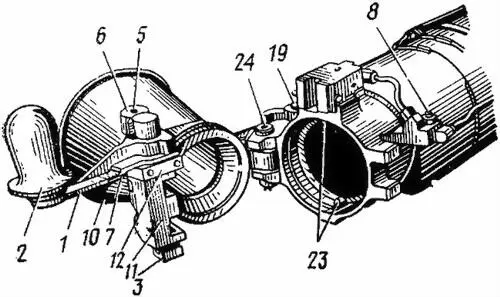

Рис. 8.Затвор и казенная часть ствола:

а — затвор в открытом положении; б — детали затвора; 1 — рукоятка запирающего механизма; 2 — ручка; 3 — клин; 4 — фиксатор рукоятки; 5 — гнеток с пружиной; 6 — обойма; 7 — скос; 8 — толкатель блокирующего устройства; 9 — прямой паз; 10 — сопло; 11 — прилив; 12 — переходник; 13 — квадратное окно для клина; 14 — отверстие с прорезью для фиксатора рукоятки и гнетка с пружиной; 15 — проушина; 16 — верхний рычаг; 17 — нижний рычаг; 18 — защелка нижнего рычага; 19 — ось рычагов; 20 — фиксатор оси рычагов; 21 — пружина фиксатора оси рычагов; 22 — штифт; 23 — толкатели; 24 — ось затвора; 25 — стопор оси затвора; 26 — пружина стопора; 27 — штифт; 28 — корпус фиксатора затвора; 29 — фиксатор затвора; 30 — пружина фиксатора затвора; 31 — штифт; 32 — торец затвора

Соплос правой стороны имеет прилив с прорезями, в которые входят боевые упоры ствола при закрытом затворе. На приливе штифтами крепится переходник. В квадратном окне размещается клин запирающего механизма, а в отверстии с прорезью — фиксатор рукоятки затвора и гнеток с пружиной.

С левой стороны сопла находится проушина для соединения затвора со стволом.

Выбрасывающий механизмрасположен в казенной части ствола и состоит из нижнего и верхнего криволинейных рычагов, оси рычагов и толкателей. Нижний рычаг имеет защелку, а ось рычагов — фиксатор с пружиной.

14. Работа механизмов затвора.Для открывания затвора необходимо повернуть рукоятку запирающего механизма по ходу часовой стрелки. При этом скос рукоятки выжимает фиксатор, а пальцы рукоятки, взаимодействуя с винтовыми пазами клина, опустят его вниз до совмещения вырезов клина с боевыми упорами казенной части ствола. После поворота рукоятки на 90° она упирается в плоскость переходника, выступ фиксатора рукоятки под действием пружины западает в прямой паз рукоятки, затем затвор вместе с рукояткой поворачивается влево вокруг своей оси (начинается открывание затвора).

При полном открывании торец затвора, действуя на короткие плечи рычагов выбрасывающего механизма, повернет их, а длинные плечи рычагов переместят толкатели по наклонным отверстиям казенной части ствола назад.

После прекращения воздействия на рукоятку затвор под действием подпружиненного фиксатора затвора отойдет несколько назад, ролик фиксатора западет в выемку затвора и будет удерживать его в открытом положении. Толкатели при заряжании гранатомета получают возможность продвинуться вперед.

Для запирания ствола нужно повернуть рукоятку вправо вперед, вместе с рукояткой повернется затвор. При подходе затвора к казенной части ствола фиксатор рукоятки под действием фаски на верхнем боевом упоре ствола поднимется вверх, сжимая свою пружину, выступ фиксатора выйдет из прямого паза рукоятки и она повернется относительно затвора в переднее крайнее положение. При этом пальцы рукоятки, взаимодействуя с винтовыми пазами клина, поднимут его и клин зайдет за боевые упоры казенной части ствола.

Скос рукоятки при закрытом затворе опускает толкатель блокирующего устройства, замыкая электрическую цепь; фиксатор рукоятки под действием пружины западет в паз со скосом и будет удерживать рукоятку в закрытом положении.

15. Электростреляющий механизм(рис. 9) служит для производства— выстрела. Он состоит из генератора с токопроводящим проводом в трубке, блокирующего и контактного устройств.

Генератор(рис. 10) предназначен для выработки электрического импульса, необходимого для воспламенения порохового заряда. Он имеет корпус с крышкой. В корпусе смонтированы индуктор, спусковой механизм, предохранитель и колодка штепсельного разъема. Генератор присоединяется к станку проушинами и закрепляется винтами и гайками.

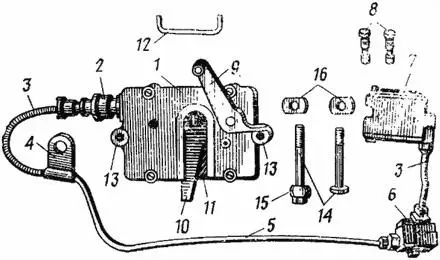

Рис. 9.Электростреляющий механизм:

1 — генератор; 2 — штепсельный разъем; 3 — бронешланг; 4 — серьга; 5 — трубка; 6 — блокирующее устройство; 7 — контактное устройство; 8 — контакты; 9 — рукоятка; 10 — гашетка; 11 — пружина; 12 — предохранитель; 13 — проушина; 14 — винты; 15 — амортизатор; 16 — гайки

Индуктор собран внутри корпуса генератора и имеет катушку, два магнита, якорь с коромыслом, рычаг с пружиной. Магниты расположены между верхним и нижним башмаками и обращены одноименными полюсами к нижнему башмаку.

Спусковой механизм предназначен для удержания звездочки на боевом взводе и спуска звездочки с боевого взвода. Он имеет рукоятку, гашетку и расположенные на внутренней стороне крышки корпуса генератора рычаг с пружиной, звездочку, направляющий стержень и шептало.

Предохранитель предназначен для предохранения от случайного выстрела при взведенном спусковом механизме. Он расположен снизу на корпусе генератора и имеет пружину с замком.

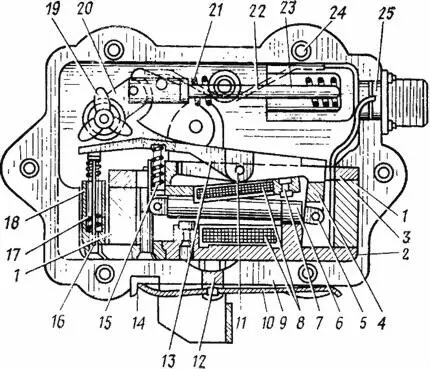

Рис. 10.Генератор:

1 — магниты; 2 — нижний башмак; 3 — верхний башмак; 4 — коромысло; 5 — ось; 6 — якорь; 7 — штифт; 8 — катушка; 9 — корпус; 10 — пружина; 11 — штифт; 12 — замок; 13 — рычаг, 14 — предохранитель; 15 — пружина; 16 — направляющий стержень; 17 — пружина рычага; 18 — втулка; 19 — звездочка; 20 — рычаг; 21 — пружина; 22 — пружина шептала; 23 — направляющий стержень; 24 — винт; 25 — колодка штепсельного разъема

Колодка штепсельного разъема находится сзади корпуса генератора, к ней подключается вилка токопроводящего провода. Токопроводящий провод расположен в бронешланге и предохранительной трубке. Через бронешланг проходит тросик, предохраняющий провод от обрыва и одновременно являющийся проводником, через который один из концов катушки индикатора выводится на массу гранатомета.

Блокирующее устройство(рис. 11) не позволяет произвести выстрел при не полностью закрытом затворе. Оно расположено с правой стороны казенной части ствола и имеет корпус, крышку, фиксатор, изолятор, толкатель с пружиной и контактные пластины. При полностью закрытом затворе скос рукоятки запирающего механизма перемещает толкатель вниз, при этом замыкается электроцепь генератор — контактное устройство.
