Министерство обороны СССР - Руководство по станковому гранатомету СПГ-9М

Контактное устройство(рис. 12) предназначено для передачи электрического импульса к электрозапалам порохового заряда. Оно расположено сверху на казенной части ствола и имеет корпус с крышкой, два рычага с пружинами, два контакта (помещенные в отверстиях казенной части ствола), две кнопки с пружинами. Рычаги крепятся на оси, к ним припаивается раздвоенный конец токопроводящего провода. Рычаги и их пружины изолированы от корпуса контактного устройства, а контакты — от казенной части ствола (контактов сделано два для повышения надежности).

В незаряженном гранатомете контакты пружинами через рычаг поджаты вниз. Для ограничения движения рычагов вниз в корпусе установлены два штифта. Если по каким-либо причинам один контакт отсутствует, то рычаг под действием пружины упирается в штифт. При этом электрическая цепь замыкается на массу гранатомета, что предотвращает возможность выстрела, если один контакт не поставлен.

Рис. 11.Блокирующее устройство:

1 — крышка; 2 — фиксатор; 3 — изолятор; 4 — толкатель; 5 — пружина

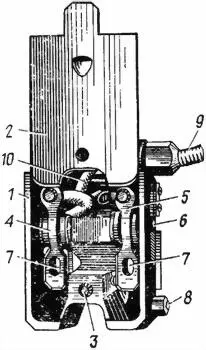

Рис. 12.Контактное устройство:

1 — корпус; 2 — крышка; 3 — фиксатор; 4 — левый рычаг; 5 — правый рычаг; 6 — ось рычагов; 7 — контакты; 8 — кнопка; 9 — бронешланг; 10 — провод

16. Работа электростреляющего механизма.Для взведения спускового механизма перед выстрелом рукоятка отводится вниз до упора. При этом рычаг спускового механизма, сжимая пружину, садится боевым взводом на шептало. Пари нажатии на гашетку шептало поднимается и освобожденный рычаг повертывается под действием пружины, направляющий стержень которой действует на цилиндрический выступ рычага. Вместе с рычагом вращается звездочка и одним из зубьев действует на рычаг коромысла якоря, поджимая пружину.

Поджатая пружина рычага коромысла преодолевает силы магнитного притяжения, удерживающие якорь, после чего происходит перемещение якоря к другой паре полюсов. При этом магнитный поток, проходящий через якорь, пересекает витки катушки, создавая в ней электродвижущую силу. Электрический ток по токопроводящему проводу через замкнутые контактные пластины блокирующего устройства при полностью закрытом затворе подается на контактное устройство.

При заряженном гранатомете контактное кольцо диафрагмы порохового заряда поджимает вверх контакты, а пружины диафрагмы упираются в казенную часть ствола, чем обеспечивается наличие цепи между гранатометом и выстрелом.

17. Прицельные приспособленияслужат для наводки гранатомета в цель. Они состоят из оптического прицела ПГОК-9 с системой освещения; механического открытого прицела и электронно-оптического прицела ПГН-9 (у гранатометов СПГ-9МН и СПГ-9ДМН).

18. Оптический прицел ПГОК-9(прицел гранатометный оптический комбинированный) предназначен для обеспечения стрельбы прямой наводкой кумулятивной и осколочной гранатами, а также для стрельбы раздельной наводкой осколочной гранатой. Кроме того, прицел служит для наблюдения за полем боя, измерения углов в горизонтальной и вертикальной плоскостях, определения дальности до цели и корректирования огня. Он крепится в пазах кронштейна типа «ласточкина хвоста» и стопорится зажимным винтом.

Оптический прицел ПГОК-9 (рис. 13) является основным прицелом гранатомета (данные оптического прицела приведены в приложении 2). Он состоит из двух соединенных между собой прицелов: прицела прямой наводки и прицела раздельной наводки.

Рис. 13.Прицел ПГОК-9:

а — прицел прямой наводки; б — прицел раздельной наводки; 1 — корпус; 2 — механизм выверки прицела и температурных поправок; 3 — механизм поперечного качания; 4 — узел переключения сеток; 5 — визир; 6 — механизм угломера; 7 — поперечный уровень; 8 — направляющая; 9 — механизм углов прицеливания; 10 — боковой уровень; 11 — налобник; 12 — наглазник

19. Прицел прямой наводки(рис. 14) представляет собой оптический визир с призменной системой и двумя переключающимися сетками, которые могут поочередно устанавливаться в фокальной плоскости объектива.

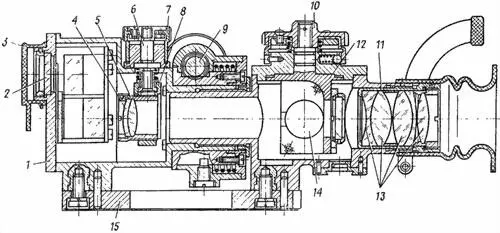

Рис. 14.Прицел прямой наводки (в разрезе):

1 — корпус; 2 — защитное стекло; 3 — колпачок; 4 — объектив; 5 — оправа объектива; 6 — винт; 7 — маховичок; 8 — каретка; 9 — червяк; 10 — маховичок; 11 — оправа окуляра; 12 — кронштейн; 13 — линзы окуляра; 14 — сетка; 15 — планка

Прицел состоит из корпуса, оптической системы, механизма выверки прицела и температурных поправок, механизма поперечного качания и узла переключения сеток.

Корпусслужит для соединения всех частей прицела. Снизу корпус имеет планку для присоединения прицела к кронштейну.

Оптическая системаприцела состоит из защитного стекла для предохранения от попадания влаги и пыли в прицел, двухлинзового объектива для получения изображения наблюдаемого объекта, системы призм для полного оборачивания изображения, двух сеток прицела, пятилинзового окуляра для рассматривания изображения наблюдаемого объекта и светофильтров.

Защитное стекло крепится в плато зажимным кольцом. Для предохранения от загрязнения и повреждения защитного стекла на оправу надевается резиновый колпачок.

Объектив помещен в оправе, которую можно перемещать в вертикальной и горизонтальной плоскостях с помощью механизма выверки прицела.

Сетки прицела (рис. 15) в оправах закреплены на кронштейне. На каждой сетке нанесены шкалы углов прицеливания, боковых поправок и дальномерная шкала. Снизу под шкалами нанесены буквы «КУМ» (кумулятивная) и «ОСК» (осколочная).

Деления шкалы прицела сетки «КУМ» обозначены цифрами 6, 8, 10 и 12, соответствующими дальностям стрельбы в сотнях метров (600, 800, 1000 и 1200 м).

а

б

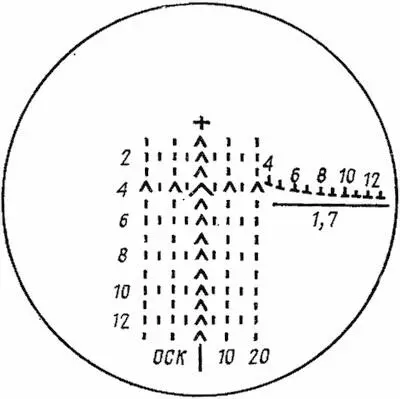

Рис. 15.Сетки прицела прямой наводки:

а — сетка для стрельбы кумулятивной гранатой; б — сетка для стрельбы осколочной гранатой

Деления шкалы прицела сетки «ОСК» обозначены цифрами 2, 4, 6, 8, 10 и 12, соответствующими дальностям стрельбы в сотнях метров (200, 400, 600, 800, 1000 и 1200 м).
