Министерство обороны СССР - Руководство по станковому гранатомету СПГ-9М

a — головная часть гранаты; б — головная часть взрывателя; в — донная часть взрывателя; г — реактивный двигатель со стабилизатором; д — пороховой заряд; 1 — корпус; 2 — обтекатель; 3 — токопроводящий конус; 4 — изолятор; 5 — воронка; 6 — проводник; 7 — разрывной заряд; 8 — экран; 9 — втулки; 10 — камера; 11 — переходное дно; 12 — пирозамедлитель; 11 — маршевый пороховой заряд; 14 — диафрагма; 15 — капроновая нить; 16 — сопло; 17 — крестовина; 18 — перо; 19 — капроновая нить; 20 — трассер; 21 — хвостовик; 22 — наклонное тангенциальное отверстие сопла; 23 — стальная трубка; 24 — ленточный порох; 25 — перкалевый картуз; 26 — сухарное устройство; 27 — гильза; 28 — дымный порох; 29 — электрозапал; 30 — пластмассовый диск; 31 — целлулоидный диск; 32 — диафрагма; 33 — контактное кольцо; 34 — контактная пружина

а

б

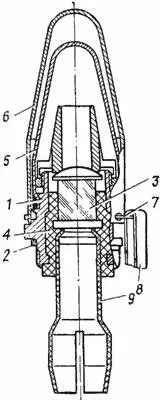

Рис. 29.Головная часть взрывателя:

а — общий вид; б — вид в разрезе; 1 — корпус; 2 — резиновая прокладка; 3 — пьезоэлемент (пьезогейератор); 4 — изолятор; 5 — мембрана; 6 — предохранительный колпачок; 7 — чека; 8 — тесьма; 9 — контакт

Пьезоэлемент помещается в цилиндрическом изоляторе, который вставлен в корпус головной части взрывателя. Для обеспечения герметичности на корпус напрессована и закатана мембрана, а для защиты от случайного удара при обращении с головной частью взрывателя на его корпус надет предохранительный колпачок с чекой. Чеку перед заряжанием выдергивают за тесьму.

Электродами пьезоэлемента являются его торцовые поверхности. Поверхность переднего торца контактирует с обтекателем гранаты, т. е. замкнута «на массу», а поверхность заднего торца соединена через контакт с токопроводящим конусом.

Донная часть взрывателя (рис. 30) имеет искровой электродетонатор, который при подаче на него электрического тока от пьезоэлемента взрывается и вызывает разрыв боевого заряда.

Электрическая связь обеих частей взрывателя осуществляется через внешнюю цепь (обтекатель, корпус) и внутреннюю цепь (токопроводящий конус, воронку, проводник).

Электродетонатор расположен в движке, который в служебном обращении находится в невзведенном положении, т. е. смещен в сторону, при этом электродетонатор отключен от электрической цепи. В таком положении движок удерживается до выстрела стопором порохового предохранителя и шариком, сжимая две конические пружины.

В донной части взрывателя помещается самоликвидатор, предназначенный для подрыва гранаты, если граната в течение 4–6 с после вылета из канала ствола не встретится с преградой.

Для одновременного зажжения порохового предохранителя и пиротехнического состава самоликвидатора при выстреле служит воспламенительный механизм, который состоит из капсюля-воспламенителя и жала с пружиной.

Сверху в донной части помещается шашка детонатора. Шашка детонатора подрывается передаточным зарядом от электродетонатора.

Работа взрывателя.При выстреле граната получает значительное ускорение, а капсюль-воспламенитель воспламенительного механизма, стремясь сохранить состояние покоя, сжимает пружину и наказывается на жало. Луч огня от капсюля-воспламенителя зажигает пороховой предохранитель и пиротехнический состав самоликвидатора.

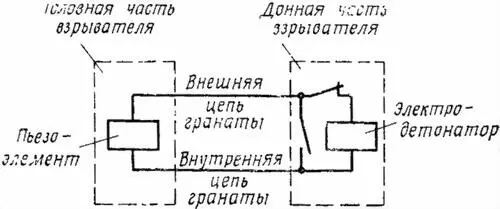

После вылета гранаты из канала ствола через определенный промежуток времени сгорает пороховой предохранитель, освобождается стопор движка и под действием конических пружин движок перемещается в боевое положение (крайнее левое), ставит электродетонатор против передаточного заряда и подключает электродетонатор в цепь пьезоэлемента. Взрыватель оказывается во взведенном положении: наружная и внутренняя цепи, связывающие головную и донную части взрывателя, оказываются замкнутыми (рис. 31). Взведение взрывателя заканчивается после вылета гранаты из ствола гранатомета на расстоянии 2,5 — 20 м от дульного среза (дальнее взведение), чем полностью обеспечивается безопасность при выстреле.

При встрече с целью (преградой) пьезоэлемент резко сжимается, в результате чего возникает электрический ток и срабатывает искровой электродетонатор. Детонация через передаточный заряд и детонатор передается разрывному заряду гранаты.

а

б

в

г

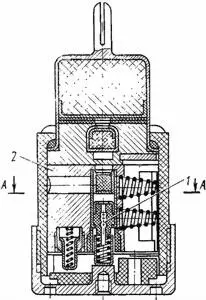

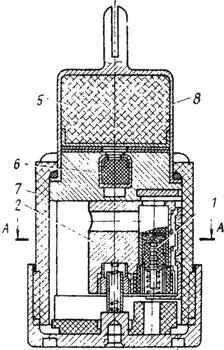

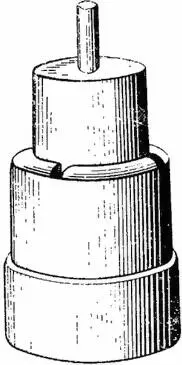

Рис. 30.Донная часть взрывателя:

а — общий вид; б, в — вид в разрезе; г — упрощенная схема электроцепи в служебном обращении; 1 — электродетонатор; 2 — движок; 3 — стопор порохового предохранителя; 4 — пороховая запрессовка; 5 — шашка детонатора; 6 — капсюль-детонатор; 7 — корпус; 8 — оболочка

В случае промаха или отказа взрывателя при встрече с преградой через 4–6 с после выстрела заканчивается горение пиротехнического состава самоликвидатор а и электродетонатор взрывателя срабатывает не от электрического тока, а от подрыва капсюля-детонатора самоликвидатора.

Реактивный двигатель гранаты ПГ-9служит для увеличения скорости полета гранаты на траектории. Он имеет камеру, переходное дно, пирозамедлитель-воспламенитель, маршевый пороховой заряд с диафрагмой и сопло.

Маршевый пороховой заряд из нитроглицеринового пороха помещается в камере двигателя; задняя часть заряда упирается в диафрагму.

Для воспламенения маршевого порохового заряда в передней части камеры помещается пирозамедлитель-воспламенитель. Он состоит из собранного в корпусе капсюля-воспламенителя, жала с пружиной, замедлительного пиротехнического состава и воспламенителя дымного пороха.

а

б

в
