Министерство обороны СССР - Руководство по станковому гранатомету СПГ-9М

64. Положение расчета для стрельбы лежа показано на рис. 39.

Рис. 39.Положение расчета для ведения огня лежа

Командир гранатомета лежит, как правило, с левой стороны гранатомета на удалении 10–20 м. При боковом ветре он располагается с наветренной стороны.

Наводчик с левой и заряжающий с правой стороны лежат у гранатомета примерно под прямым углом к направлению ствола, приняв удобное для работы положение.

Подносчик располагается справа от гранатомета в 2–3 м.

Водитель находится у бронетранспортера (автомобиля) в укрытии в постоянной готовности подать транспорт к гранатомету.

Для стрельбы с колена расчет располагается у гранатомета так, как показано на рис. 40. Из гранатомета СПГ-9ДМ допускается стрельба без отделения колесного хода.

Рис. 40.Положение расчета для ведения огня с колена

65. Для открытия огня подается команда, в которой указываются: вид выстрела (гранаты); наименование цели и ее признаки; направление на цель; прицел; точка прицеливания. Например: «Кумулятивной, ориентир второй, влево 15, танк, 8, под цель — огонь!»

Точка прицеливания может не указываться, если наводка производится в середину цели.

Для учета поправки направления на движение цели и боковой ветер указывается поправка направления в фигурах цели или в тысячных с использованием боковых прицельных марок. Например: «Осколочной, ориентир первый, пушка в кустах, 10, вправо полфигуры — огонь!»; «Кумулятивной, по головному танку, 7, влево 10 (или справа вторая марка) — огонь!»

66. Заряжание гранатомета производится по первой команде, в дальнейшем при ведении огня гранатомет заряжается после каждого выстрела до команды «Стой».

Для заряжания гранатомета:

— заряжающий открывает затвор гранатомета (рис. 41, а ), для чего левой рукой поворачивает рукоятку запирающего механизма назад до упора;

— подносчик берет подготовленный выстрел и подносит его к заряжающему; удерживает выстрел в руках при выдергивании заряжающим чеки и снятии предохранительного колпачка; передает заряжающему выстрел и готовит очередной выстрел;

— заряжающий , придерживая выстрел левой рукой, правой рукой выдергивает за тесьму чеку и снимает с головной части взрывателя предохранительный колпачок (при стрельбе в дождь и снегопад колпачок не снимать); принимает от подносчика выстрел, осторожно вводит головную часть гранаты в казенную часть ствола (рис. 41, б ) и досылает выстрел вперед до упора (рис. 41, в ); закрывает затвор, для чего левой рукой берется за ручку и поворачивает рукоятку запирающего механизма вправо вперед; перемещается к рукоятке электростреляющего механизма, принимает безопасное положение (примерно под прямым углом к направлению ствола), снимает гашетку с предохранителя, взводит спусковой механизм, для чего отводит вниз до упора его рукоятку, и докладывает: «Кумулятивной(осколочной) готово».

а

б

в

Рис. 41.Элементы заряжания гранатомета:

а — открывание затвора; б — введение головной части гранаты в казенную часть ствола; в — досылание выстрела

67. Для наводки гранатомета в цель с помощью прицела прямой наводки наводчик:

— вращая маховичок узла переключения сеток, устанавливает соответствующую сетку («КУМ» или «ОСК»);

— в зависимости от температуры воздуха вводит, если нужно, поправку с помощью механизма температурных поправок;

— зажмуривает левый глаз, а правый прислоняет к наглазнику и смотрит через окуляр на цель;

— кистью левой руки обхватывает маховичок механизма горизонтального наведения, предплечьем или локтем правой руки упирается в грунт, а кистью правой руки обхватывает маховичок механизма вертикального наведения (не касаясь большим пальцем гашетки);

— вращая маховички, наводит в точку прицеливания вершину прицельной марки, соответствующей дальности до цели и поправке направления на боковой ветер и движение цели (рис. 42).

При появлении дымки в воздухе и при плохой освещенности наводчик применяет светло-оранжевый светофильтр, а при ярком солнце или слепящем снеге — нейтральный светофильтр.

а

б

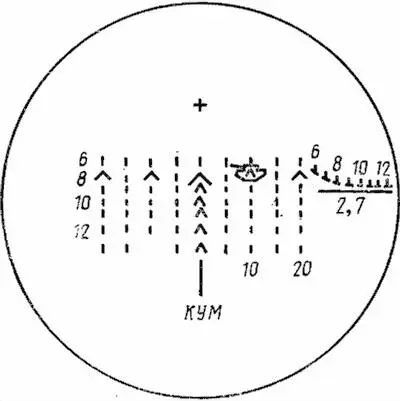

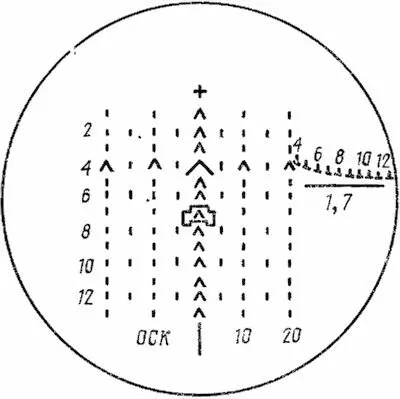

Рис. 42.Прямая наводка при стрельбе из гранатомета с прицелом ПГОК-9:

а — по танку на расстоянии 800 м (с упреждением 0-10); б — по орудию на расстоянии 700 м (боковая поправка отсутствует)

При стрельбе в сумерки и ночью для подсветки сетки прицела наводчик включает тумблер системы освещения.

68. Для наводки гранатомета в цель с помощью механического прицела наводчик:

— откидывает мушку и прицельную планку;

— устанавливает нужное деление шкалы температурных поправок;

— устанавливает хомутик прицела на скомандованное деление прицельной планки;

— вращая маховички механизмов наведения, зажмуривает левый глаз, а правым смотрит через прорезь хомутика на вершину мушки так, чтобы мушка находилась посредине прорези, а вершина ее была на уровне с верхними краями прорези, т. е. берет ровную мушку и совмещает ее с точкой прицеливания.

69. Для наводки гранатомета в цель с помощью прицела раздельной наводки по вспомогательной точке наводчик:

— вращая маховичок механизма углов прицеливания, устанавливает скомандованный прицел;

— маховичком механизма бокового уровня устанавливает скомандованный уровень;

— действуя подъемным механизмом гранатомета, выводит пузырек бокового уровня в среднее положение;

— нажав на рукоятку угломера, приблизительно устанавливает на шкале скомандованный угломер и плавно опускает рукоятку; затем вращая маховичок угломера, точно устанавливает угломер;

— вращая маховичок поворотного механизма гранатомета, совмещает вертикальную нить перекрестия визира с точкой наводки, при этом пузырьки уровней должны находиться в среднем положении. Если пузырьки уровней сместились, то, вращая маховичок механизма поперечного качания и маховички поворотного и подъемного механизмов гранатомета, добивается, чтобы при совмещенной с точкой наводки вертикальной нити перекрестия пузырьки уровней находились в среднем положении.
