Для укладки на вьючно-верховые седла 107-мм горно-вьючного полкового миномета каждое из 13 седел имеет укладочные приспособления, имеющие особое устройство и назначение; при этом распределение укладочных приспособлений производится, как указано в таблице.
№ вьюка | Что грузится на вьюк | № комплекта укладочного приспособления | Лошадь |
---|---|---|---|
1 | Опорная плита, два лотка | 1 | Заводная вьючная |
2 | Ствол, казенник | 2 | Заводная вьючная |
3 | Двунога-лафет, ящик ЗИП орудийный, лопата, лом, топор, кирко-мотыга, веха, банник | 3 | Заводная вьючная |
4 | Четыре лотка с минами | 4 | Заводная вьючная |
5 | Четыре лотка с минами | 4 | Заводная вьючная |
6 | Рама хода, уносная вага, корневая вага, труба стрелы мехтяги | 5 | Упряжная уносная |
7 | Два колеса от рамы хода и уносная часть дышла | 6 | Упряжная уносная |
8 | Короб передка, два валька, башмачный тормоз | 7 | Упряжная коренная |
9 | Два колеса от передка, корневая часть дышла | 6 | Упряжная коренная |
10 | Два парковых ящика с минами | 8 | Упряжная из повозки |
11 | То же | 8 | То же |
12 | То же | 8 | То же |
13 | То же | 8 | То же |
Укладочное приспособление № 1 (рис. 108, 109 и 110) состоит из двух платформ 1 , четырех подвесов для лотков 2 и четырех стяжек с крюками: двух задних 3 и двух передних 4 .
Каждая платформа 1 представляет собою штампованную сварную конструкцию; на каждом конце платформы приклепаны кронштейн К с гнездами для ребер 150 плиты (рис. 29) и по одному кольцу 9 .
В средней части платформы имеются два круглых отверстия О , которыми платформа надевается на подъемный винт 6 (рис. 105) универсального приспособления; платформа закрепляется гайками 15 (рис. 105).
Подвесы для лотков 2 представляют собою корытообразные штампованные рычаги, внутри которых для прочности приклепаны деревянные колодки 5 . Каждый подвес в верхней своей части имеет сквозное отверстие С и крючок 6 . При помощи отверстия С подвес крепится к платформе болтом 7 с гайкой 8 , для чего в платформах имеются такие же отверстия Л . Крючки 6 служат для подвешивания на них лотков, для чего последние, как было сказано в пункте 42, имеют скобы 20 (рис. 61).
Таким образом, на каждую сторону (или пару подвесов), подвешивается один лоток. При этом каждый лоток при помощи других скоб 20 дополнительно укрепляется еще ремнями подпруги В , которые продеваются в соответствующее кольцо последней.

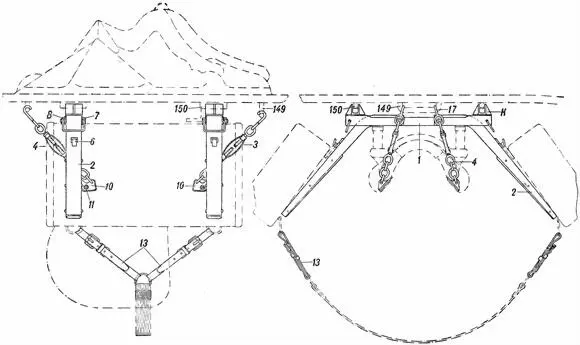

Рис. 108.Укладочное приспособление № 1 для опорной плиты и двух лотков (сб. 13):
1— платформа под плиту (сб. 13-2); 2— подвесы для лотков (сб. 13-8); 3— стяжка с крюком задняя (сб. 13-7); 4— стяжка с крюком передняя (сб. 13-6); 6— крючок (13–16); 7— болт (13–21); 8— гайка (13–23); 10— планка; 11— болт (13–29); 13— ремень подпруги (сб. 13-9); 17— крючок стяжки; 149— скоба; 150— упор; К— кронштейн.

А

Б

В

Г
Рис. 109.Укладочное приспособление № 1:

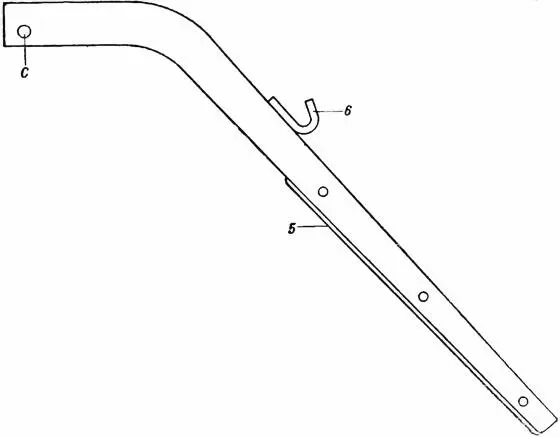

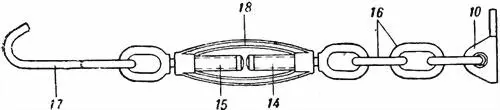

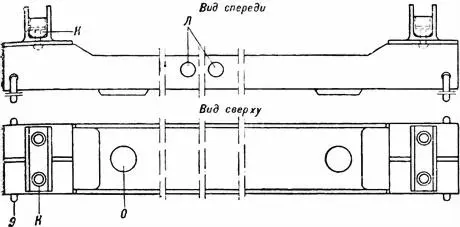

А— платформа под плиту (сб. 13-2) к укладочному приспособлению № 1; Б— подвес для лотков (сб. 13-8) к укладочному приспособлению № 1; В— ремень подпруги (сб. 13-9) к укладочному приспособленный № 1; Г— стяжка к укладочному приспособлению № 1; 5— колодка; 6— крючок (13–16); 9— кольцо (13-6); 10— планка (13-7 или 13-9); 14— винт нижний (сб. 13-3): 15— винт верхний (сб. 13-5); 16— звенья (13–12): 17— крючок (13–13); 18— стяжка (13-8); К— кронштейн (скоба опорная) (сб. 13–10); О— отверстие для винта; Л— отверстие для болта; С— отверстие.
Стяжки с крюками, как задние, так и передние, служат для укрепления плиты на платформе: передними и задними стяжками опорная плита крючками 17 подтягивается за скобу 149 .
Передние и задние стяжки по своему устройству одинаковы, отличаются они лишь своими планками 10 , которыми они при помощи болтов 11 с гайками прикрепляются к полкам ленчика. Каждая стяжка состоит из нижнего винта 14 и верхнего винта 15 , которые своей навинтованной частью ввернуты в собственно стяжку 18 . Нижний винт 14 за ушко звеньями 16 соединен с планкой 10 , а верхний винт 15 в своем ушке имеет крючок 17 . Таким образом при вращении стяжки 18 длина всей стяжки с крючками будет уменьшаться или увеличиваться, чем и достигается необходимое поджатие плиты к платформам.

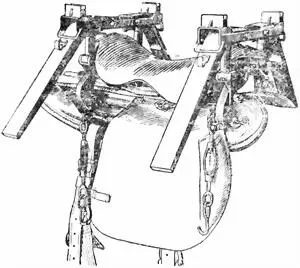

Рис. 110.Общий вид вьюка № 1 с укладочными приспособлениями № 1.

Рис. 111.Общий вид вьюка № 1 с загруженной опорной плитой и лотками.
Кольца 9 на платформах (рис. 109) служат для привязывания лотков или плиты в случае временного повреждения укладочных приспособлений.

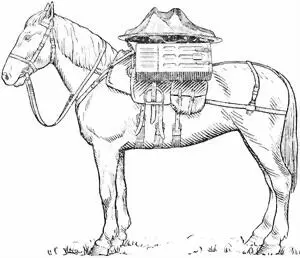

Рис. 112.Общий вид вьюка № 1 на лошади.
Общий вид вьюка № 1 с укладочными приспособлениями № 1 без завьючиваемой матчасти, с уложенной на них матчастью и на лошади показаны на рис. 110, 111 и 112.
Сборка
(рис. 105 и 108)
1. Надеть на подъемные винты 6 универсального приспособления платформы 1 и завернуть доотказа гайки 15 винта 6 .
2. Поставить на концы полок стяжки и закрепить их болтами 11 с гайками.
3. Просунуть в платформы с той и с другой стороны подвесы 2 (верхними концами), вставить болты 7 и завернуть гайки 8 .
