4. Укрепить (дополнительно) уложенные лотки ремнями подпруги 13 .

Разборка

Разборка производится в обратном порядке.

Укладочное приспособление № 2 (рис. 113 и 114) состоит из передней платформы 20 , задней платформы 21 , двух левых стяжек 22 , двух правых стяжек 23 , двух ремней 24 со стержнем и двух ремней 25 к стяжке. Передняя платформа 20 представляет штампованную сварную конструкцию, которая в средней части имеет выемку В для укладки трубы ствола и штырь Ш для посадки на него отверстием пяты казенника. У передней платформы по краям имеются сквозные отверстия (по одному отверстию у каждого края), которыми она насаживается на винт 6 (рис. 105). На основании универсального приспособления она укрепляется гайкой 15 (рис. 105). Задняя платформа 21 также представляет собой штампованную сварную конструкцию, которая крепится на универсальном приспособлении (так же как и передняя платформа). В средней своей части задняя платформа имеет две выемки Б , в которые укладываются казенник и труба ствола. Между выемками Б укреплена шурупами деревянная стойка С , которая служит для предотвращения ударов казенника по трубе и трубы по казеннику при навьючивании и развьючивании. С внешних сторон обеих платформ, к средней части их, приклепаны дужки с кольцами Д . На концах каждой платформы имеются кольца 26 , которыми пользуются как вспомогательным приспособлением для увязки при неисправных укладочных приспособлениях.

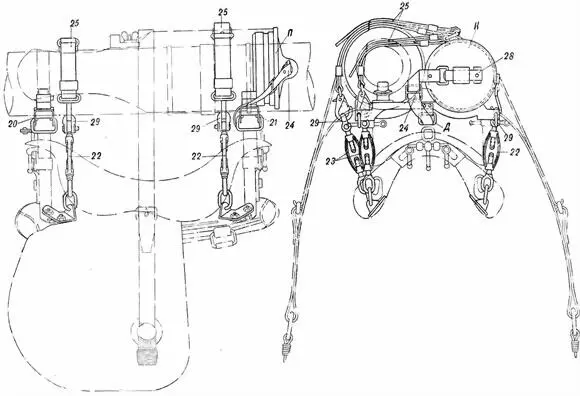

Рис. 113.Укладочное приспособление № 2 для ствола и казенника:

20— платформа передняя (сб. 14-4); 21— платформа задняя (сб. 14-3); 22— стяжка левая (сб. 14-7); 23— стяжка правая (сб. 14-8), 24— ремень со стержнем и чекой (сб. 14–19); 25— ремень к стяжке (сб. 14–10); 28— стержень с чекой (сб. 14–13); 29— скоба (14-7); К— колпак трубы ствола (сб. 14–14); П— пробка казенника (14–40); Д— кольцо.

А

Б

В

Г

Д

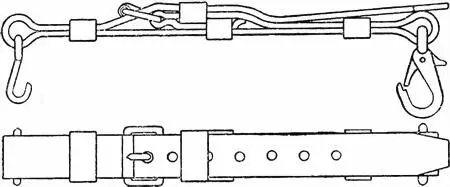

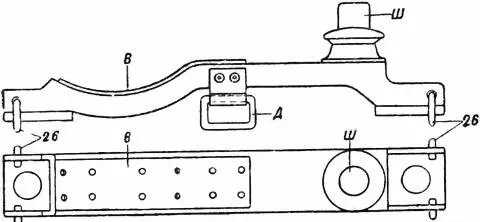

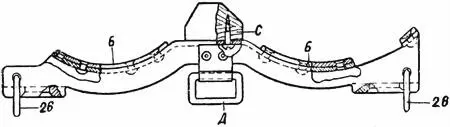

Рис. 114.Укладочные приспособления № 2:

А— платформа передняя (сб. 14-4) к укладочному приспособлению № 2; Б— платформа задняя (сб. 14-3) к укладочному приспособлению № 2; В— ремень со стержнем и чекой (сб. 14–19) к укладочному приспособлены № 2; Г— ремень к стяжкам (сб. 14–10) к укладочному приспособлению № 2; Д— стяжка правая (сб. 14-8) к укладочному приспособлению № 2; 26— кольцо (14–28); 28— стержень с чекой (сб. 14–13); 29— скоба (14-7); Б— выемки для укладка казенника и. трубы ствола; В— выемка для трубы ствола; Д— кольцо; С— стойка; Ш— штырь (сб. 14–11).

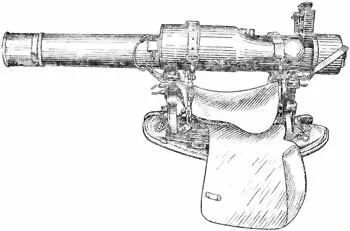

Рис. 115.Общий вид вьюка № 2.

Для предотвращения появления забоин и для предохранения от загрязнения трубы ствола и казенника в месте резьбового соединения последнее на трубе ствола закрывается жестким колпаком К , а на казеннике пробкой П , колпак и пробка надеваются (навертываются) перед завьючиванием. После укладки ствола и казенника пробка П и колпак К , в целях предотвращения самоотвертывания, закрепляются стержнями с чекой 28 ; стержни другим концом соединены ремнями 24 при помощи колец Д с платформами (задней и передней). К каждому концу полки седла привернуто болтами с гайками по одной стяжке (на каждой стороне имеется по две стяжки: две левых и две правых). Устройство этих стяжек примерно такое же, как и стяжек приспособления № 1, за исключением того, что верхний винт на внешнем конце имеет скобу 29 . Уложенные ствол и казенник притягиваются к платформам ремнями 25 , имеющими на одном конце крючок, а на другом карабин.

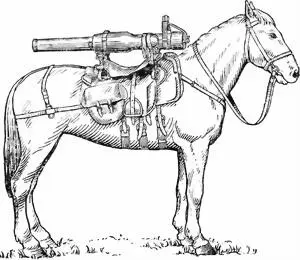

Рис. 116.Общий вид вьюка № 2 на лошади (вид справа).

Ремни натягиваются посредством вращения стяжек, при помощи крючка и карабина, сцепленных со скобой 29 стяжек.

Кроме того, для регулировки и пригонки длины каждый ремень имеет пряжку.

Общий вид вьюка № 2 с загруженной матчастью показан на рис. 115 и 116.

Сборка

(рис. 105 и 113)

1. Надеть на подъемные винты 6 универсального приспособления платформы: переднюю 20 и заднюю 21 , после чего завернуть доотказа гайки 15 .

2. Привернуть левые и правые стяжки.

3. После укладки ствола и казенника (на резьбовые части которых предварительно надеть колпак и пробку) наложить ремни 25 ; зацепить их за скобы 29 и затянуть.

4. Вставить стержень с чекой в колпак и пробку.

Разборка

Разборка производится в обратном порядке.

Укладочное приспособление № 3 (рис. 117 и 118) состоит из двух опорных коробок 30 , передней платформы 31 , задней платформы 32 , двух подвесов для ящика ЗИП 33 и двух подвесов для двуноги: переднего 34 и заднего 35 .

Коробки опорные 30 служат основанием, на котором собираются указанные части укладочного приспособления.

Обе опорные коробки 30 по своему устройству одинаковы и представляют собою штампованную сварную конструкцию, состоящую из собственно коробки 36 , в которой по краям имеются два отверстия О , а в середине отверстие М . Отверстиями О коробки надеваются на подъемные винты 6 универсального приспособления, на котором они крепятся помощью гаек 15 (рис. 105). Отверстие М служит для крепления в них платформ: передней 31 и задней З2 . Кроме того, каждая опорная коробка в своей средней части имеет по две оси захвата 37 , на которые надеваются подвесы для ящика ЗИП и для двуноги. К отверстиям О для усиления их приварены планки 38 .
