Ремень увязочный 84 и ремни подпружные 83 служат для дополнительного крепления укладываемых передней и задней частей рамы хода. Ремень 84 так же устроен, как и ремень к укладочному приспособлению № 3 (рис. 118), а ремни 83 — так же, как и ремни к укладочному приспособлению № 1 (рис. 109).

I

II

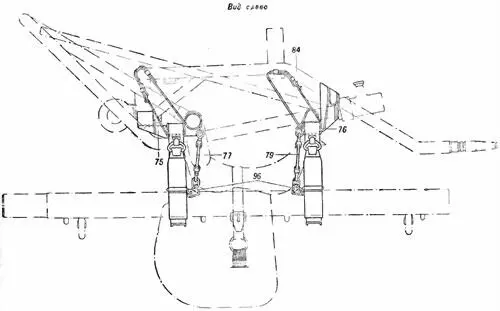

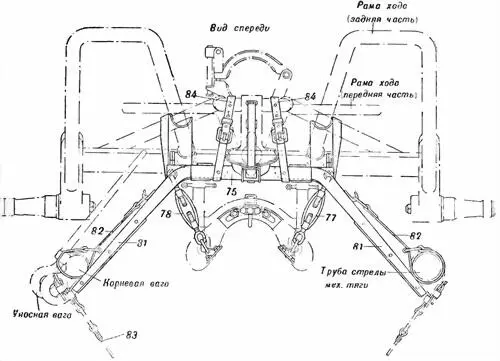

Рис. 126.Укладочное приспособление № 5 (вид слева и спереди):
75— платформа передняя (сб. 17-6); 76— платформа задняя (сб. 17-1); 77— стяжка передняя левая (сб. 17-7); 78— стяжка передняя правая (сб. 17-8); 79— стяжка задняя левая (сб. 17-9); 81— подвес (сб. 17-4); 82— ремень затяжной; 83— ремень подпружный (сб. 13-9); 84— ремень увязочный (сб. 17-5); 96— болт (17–41).

а

б

в

г

д
Рис. 127.Укладочное приспособление № 5:

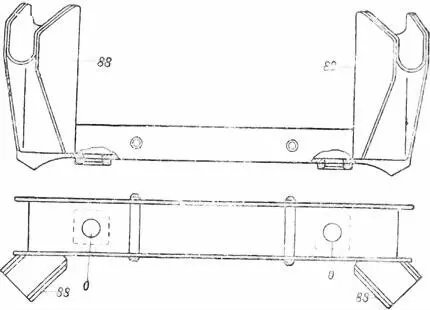

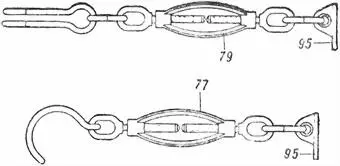

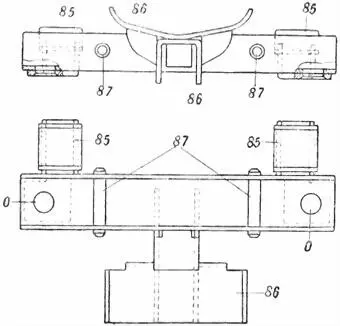

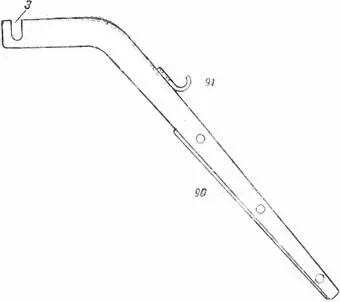

а— передняя платформа (сб. 17-6) к укладочному приспособлению № 5; б— задняя платформа (сб. 17-1) к укладочному приспособлению № 5; в— подвес (сб. 17-4) к укладочному приспособлению № 5; г— ремень затяжной (сб. 17–12) к укладочному приспособлению № 5; д— стяжки левые; 77— передняя стяжка (сб. 17-7); 79— задняя стяжка (сб. 17-9); 85— обойма (17–11); 86— обойма большая (17–15); 87— штифт (17–37); 88— упор (сб. 17-3 и сб. 17-2); 90— колодка (17–31); 91— крючок (17–30); 92— ремень (17–23); 93— петля (17–24); 94— петля затяжная; 95— планка (17-5); О— отверстие для крепления платформы на укладочном приспособлении; З— захват.
Общий вид укладочного приспособления № 5 без загруженной матчасти (без ремней) и с полной нагрузкой показал на рис. 128 и 129.

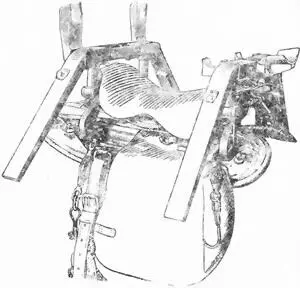

Рис. 128.Общий вид укладочного приспособления № 5 (ремни сняты).

Рис. 129.Общий вид укладочного приспособления № 5 с вьюком № 8 на лошади (вид справа).

I

II

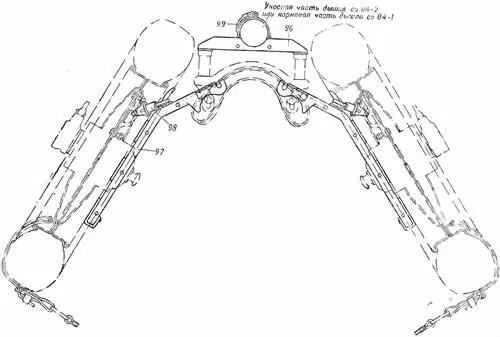

Рис. 130.Укладочное приспособление № 6 для двух колес и уносной или корневой части дышла:
96— платформа (сб. 18-8); 97— рычаг боковой (сб. 18-5); 98— подвеска (сб. 18-1); 99— ремень.
Сборка
1. Поставить на универсальное приспособление и укрепить гайками 15 платформы: переднюю и заднюю.
2. Поставить на полки ленчика и укрепить болтами 96 все стяжки.
3. Навесить все подвесы.
4. Навесить ремни 82, 83 и 84 .
Укладочное приспособление № 6 (рис 130 и 131) состоит из двух платформ 96 , четырех рычагов боковых 97 , четырех подвесок 98 и двух ремней 99 .
Каждая платформа 96 представляет собою штампованную конструкцию корытообразного сечения, по краям платформы имеется по одному отверстию о для крепления ее на винте 6 универсального приспособления при помощи гайки 15 (рис. 105). С нижней стороны края отверстий о усилены приварными планками. В середине платформы имеется полукруглый вырез в , который служит гнездом для укладки в него уносной (или корневой) части дышла. Кроме того, в средней части платформы укреплены наглухо две оси 101 , которые служат для подвешивания за них при помощи захватов з боковых рычагов 97 и для крепления на них ремней 99 , которыми увязывается уносная (или корневая) часть дышла, уложенная на платформу. Оба ремня 99 устроены так же, как и ремень подпруги для укладочного приспособления № 1 (рис. 109).
Рычаги боковые 97 одинаковы по устройству, они представляют собою сварную штампованную конструкцию корытообразного сечения. К внутренней стороне приклепана для жесткости колодка 102 . С наружной стороны к рычагу приклепаны: внизу — кожаная накладка 103 , в средней части — две кожаные накладки 104 и крючок 105 , на который при помощи подвесок 98 навешивается колесо. Кожаные накладки 103 и 104 служат для лучшей укладки колес, эти же накладки предохраняют от стирания колеса и их детали, соприкасающиеся с рычагом.

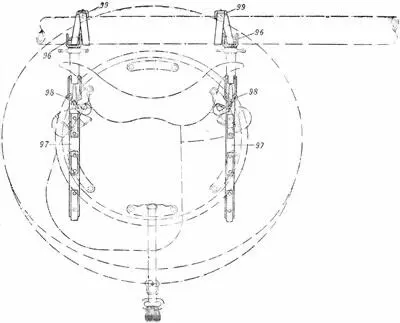

Рис. 131.Укладочное приспособление № 6:

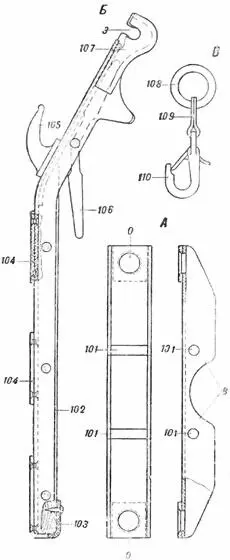

А— платформа (сб. 18-6) к укладочному приспособлению № 6; Б— рычаг боковой (сб. 18-5) к укладочному приспособлению № 6; В— подвеска (сб. 18-1) к укладочному приспособлению № 6; 101— ось (18–31); 102— колодка (18–25); 103— накладка (18–33); 104— накладка (18–22); 105— крючок (18–20); 106— клин (18–23); 107— накладка (18–32); 108— кольцо (18–10); 109— петля (18-6); 110— карабин (сб. 18-3); з— захват; о— отверстие для крепления на универсальном приспособлении; в— вырез (гнездо) для укладки уносной или корневой части дышла.
В верхней части рычага сделан захват з , которым рычаг навешивается на ось 101 платформы. Кроме того, с внутренней стороны рычага шарнирно укреплен клин 106 , при помощи которою регулируется положение рычага на вьюке.
Для усиления захвата з верхняя часть рычага дополнительно усилена приварными накладками 107 .
Каждая подвеска 98 состоит из кольца 108 , петли 109 и карабина 110 . Карабином колесо зацепляется за стопорную планку или за скобу, а кольцом 108 подвеска с зацепленным колесом навешивается на крюк рычага.
