НКО СССР - 107-мм горно-вьючный полковой миномет обр. 1938 г. (107 ГВПМ-38) Руководство службы.

I

II

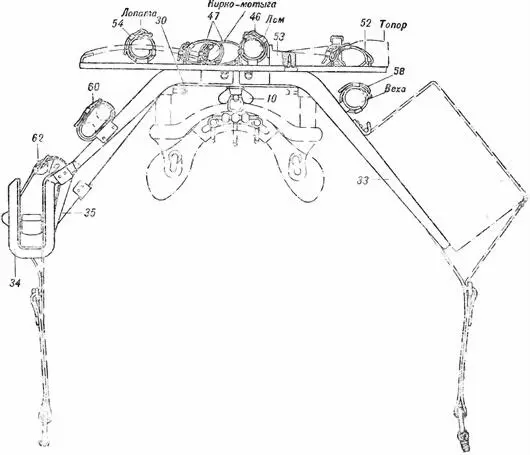

Рис. 117.Укладочное приспособление № 3 для двуноги, ящика орудийного ЗИП, шанцевого инструмента (лома, лопаты. кирко-мотыги, топора), банника и вехи:

10— барашек (15–28); 30— коробка опорная (сб. 15-1); 31— платформа передняя (сб. 15-6); 32— платформа задняя (сб. 15-7); 33— подвес для ящика ЗИП (сб. 15-2): 34— подвес передний для двуноги (сб. 15-3); 35— подвес задний для двуноги (сб. 16-5); 42— ремень для крепления топора (сб. 15–10); 46— ремень для крепления лома (сб. 15-9); 47— ремень для крепления кирко-мотыги (сб. 15-9); 52— ремень для черенка топора: 53— колодка (15-7); 54— ремень для черенка лопатки (сб. 15-9); 58— ремень для крепления вехи (сб. 15-9); 60— ремень для крепления банника; 62— ремень для крепления двуноги (сб. 15-8).

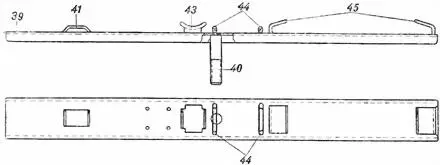

Передняя платформа представляет собою сварную конструкцию, которая состоит из собственно платформы 39 , в средней части которой заделан резьбовой палец 40 , которым платформа, при помощи барашка 10 , крепится в отверстии М опорной коробки. Кроме того, передняя платформа в верхней части имеет петлю 41 , гнездо 43 , две скобы 44 и два упора 45 . Петля 41 служит для ремня 42 , которым крепится топор. Гнездо 43 предназначается для укладки лома, который крепится при помощи ремня 46 , продетого под гнездо. Две скобы 44 служат для крепления к ним уложенной кирко-мотыги при помощи ремня 47 , который так же устроен, как и ремень 46 .

А

Б

В

Г

Д

Е

Ж

З

И

Рис. 118.Укладочные приспособления № 3:

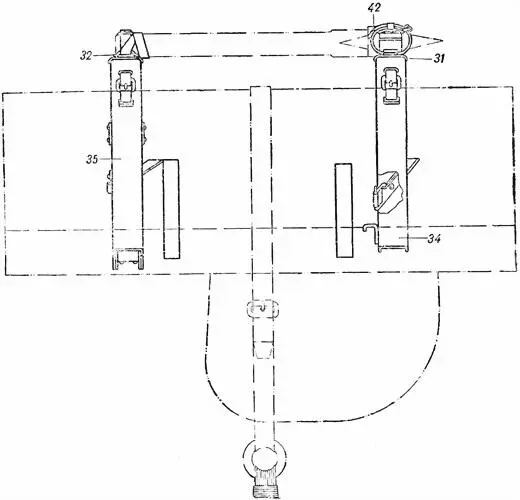

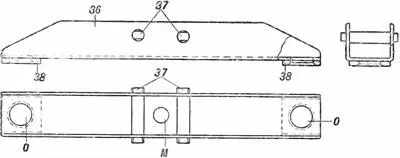

А— коробка опорная (сб. 15-1) к укладочному приспособлению № 3; Б— платформа передняя (сб. 15-6) к укладочному приспособлению № 3; В— ремень для крепления топора, вехи и черенка лопаты (сб. 15-9) к укладочному приспособлению № 3; Г— ремень для крепления лома, кирко-мотыги (сб. 15–10) к укладочному приспособлению № 3; Д— платформа задняя (сб. 15-7) к укладочному приспособлению № 3; Е— подвес для ящика ЗИП (сб. 15-2) к укладочному приспособления № 3; Ж— подвес для двуноги задний (сб. 15-3) к укладочному приспособлению № 3; 3— подвес для двуноги передний (сб. 15-5); 59— скоба; 63— упор; И— ремень для крепления двуноги (сб. 15-8) к укладочному приспособлению № 3; 36— коробка (15-1); 37— ось захвата (15-2); 38— планка (15-8); 39— платформа (15–10); 40— палец резьбовой (15-5); 41— петля (15–14); 43— гнездо (15–12); 44— скоба (15–11); 45— упор (15–13); 48— скоба (15–11); 49— гнездо (15–12); 50— скоба (15–11); 51— гнездо (15–12); 55— накладка; 56— гнездо (15–12); 57— крючок (15–23); 60— ремень (сб. 15–10); 61— петля; О— отверстие для крепления на универсальном приспособления; М— отверстие для крепления платформ (передней и задней); з— захват.

Упоры 45 служат для укладки в них лопаты. Кроме того, передняя платформа имеет распорную колодку 53 . Задняя платформа 32 так же устроена и так же крепится к универсальному приспособлению, как и передняя платформа, и отличается лишь деталями для укладки шанцевого инструмента.

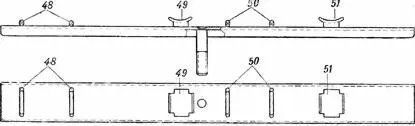

В верхней части задняя платформа имеет следующие укладочные детали: две скобы 48 , гнездо 49 , две скобы 50 и гнездо 51 .

Скобы 48 служат для крепления ремня 52 , которым крепится черенок топора. Гнездо 49 предназначается для укладки в него другого конца лома, который крепится при помощи второго ремня 46 , продетого под гнездо.

Две скобы 50 служат для крепления: к ним ремня 47 , при помощи которого крепится черенок кирко-мотыги.

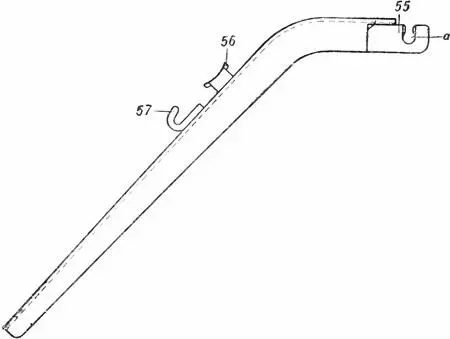

Подвесы 33 для ящика ЗИП по своему устройству одинаковы и представляют собою рычаги корытообразного сечения, к верхней части которых приварена накладка 55 , с захватами а , при помощи которых подвесы навешиваются на оси захвата 37 опорной коробки. Кроме того, каждый подвес имеет гнездо 56 и крючок 57 .

Гнездо 56 служит для укладки вехи, которая прикрепляется дополнительно ремнем 58 , продетым под гнездо.

Рис. 119.Вьюк № 3 (вид справа).

На крючки 57 подвешивается за скобы, приваренные к нему, ящик орудийного ЗИП [3] В орудийных ящиках ЗИП изготовления 1939 г. расстояние между скобами, приваренными к ящику, меньше, чем расстояние между крючками 57 . Поэтому перед подвеской ящиков необходимо средствами части изготовить скобы или переходные звенья. .

Уложенный ящик ЗИП может быть дополнительно привязан ремнем И (рис. 106).

Подвесы (передний 34 и задний 35 для двуноги) по своему устройству также представляют рычаги корытообразного сечения, имеющие в верхней части захваты а , при помощи которых они навешиваются на оси захватов 37 опорных коробок.

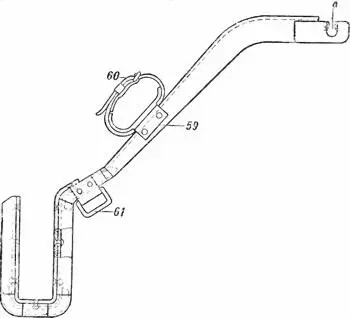

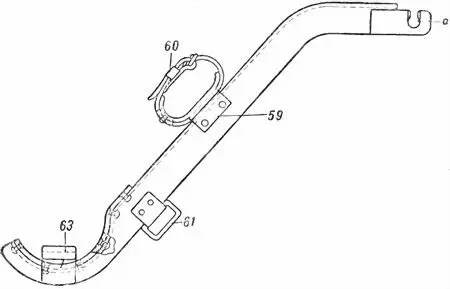

К средней части каждого подвеса приклепано по одной скобе 59 , в которые укладывается банник, дополнительно крепящийся ремнем 60 . Ниже скобы 59 к каждому подвесу приклепано по одной петле 61 , которые служат для крепления к ним увязочных ремней 62 , которыми привязывается уложенная двунога. Нижние части обоих подвесов оканчиваются укладочными гнездами для двуноги.

Для предотвращения от продольного перемещения двуноги задний подвес имеет дополнительно упор 63 .

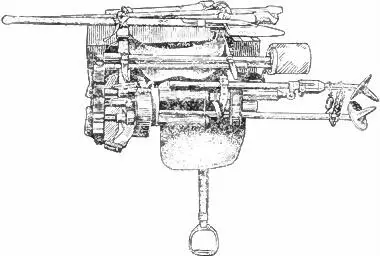

Общий вид укладки вьюка № 3 без укладки и с уложенной материальной частью показан на рис. 119 и 120.
