ж) данные, характеризующие степень износа канала ствола.

Формуляр составляет неотъемлемую принадлежность миномета и всегда передается с ним в место назначения.

При приеме миномета после его изготовления и после ремонта в формуляр миномета военным представителем на заводе вносятся следующие данные:

а) результаты проб и обмеров, которым миномет подвергался;

б) особенности металла;

в) сущность ремонта и название завода, производившего его;

г) результаты испытания на меткость и прочность (если таковые производились).

Во время службы миномета выполняется следующее:

1. Записывается год, месяц и число каждой стрельбы, число выстрелов, наименование заряда, сорт пороха, род и вес мины.

2. Заносятся результаты обмера канала ствола и осмотра в том случае, если в канале ствола будут замечены какие-либо повреждения.

3. Отмечается характер неисправностей и метод исправления их.

Правильность внесенных в формуляр сведений должна ежегодно подтверждаться подписью командира взвода, в котором состоит на службе миномет, а в части, касающейся приема миномета на службу и его испытания, — подписью военного представителя на заводе или лица, производившего данное испытание (при этом должна проставляться дата — день, месяц, год). Формуляр хранится в канцелярии подразделения, а во время похода на маневрах укладывается вместе с имуществом канцелярии.

1. Для стрельбы из 107-мм горно-вьючного полкового миномета обр. 1938 г. никаких боевых припасов, кроме указанных в этом руководстве службы, не применять.

О вновь вводимых боеприпасах будет объявляться в приказах и распоряжениях Главного Артиллерийского Управления Красной Армии,

2. Окончательно снаряженной миной называется мина с ввинченным и закрепленным боевым взрывателем. Неокончательно снаряженной миной называется мина, у которой взамен взрывателя ввинчена холостая втулка.

107-мм осколочно-фугасная мина предназначается для поражения живой силы противника, подавления отдельных огневых точек (пулеметные гнезда, пехотные орудия и т. д.) и разрушения проволочных заграждений и дерево-земляных укрытий.

Так как мина снабжена взрывателем двойного действия, обеспечивающим и мгновенное действие, то действие ее при этой установке осколочное. При разрыве мина дает большое количество убойных осколков (весом более 1 г ).

Взрыватель ГВМЗ является головным взрывателем мгновенного и замедленного действия, при установке на мгновенное действие он вызывает разрыв мины при ее падении на поверхность земли, не давая ей времени углубиться в грунт, благодаря чему обеспечивается надлежащее осколочное действие.

При установке взрывателя ГВМЗ на фугасное действие 107-мм осколочно-фугасная мина используется как фугасная мина, для разрушения дерево-земляных укрытий легкого типа; в этом случае мина при падении сначала проникает в преграду (грунт), а потом разрывается.

Боевой выстрел 107-мм осколочно-фугасной мины (рис. 143) состоит из следующих частей:

а) корпуса осколочной мины М , снаряженного разрывным зарядом;

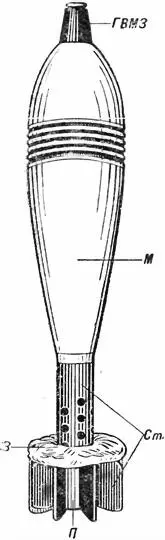

Рис. 143.107-мм осколочно-фугасная мина в окончательном снаряжении (заряд № 1):

М— корпус мины; Ст— стабилизатор; З— дополнительный заряд; П— хвостовой патрон (основной заряд); ГВМЗ— взрыватель.

Рис. 144.107-мм осколочно-фугасная мина в окончательном снаряжении (заряд № 3).

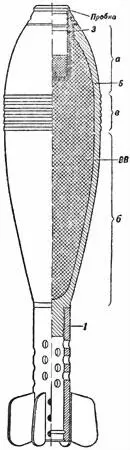

Рис. 145.107-мм осколочно-фугасная мина в неокончательно снаряженном виде (разрез):

1— стабилизатор; 3— запальный стакан; 5— корпус мины; ВВ— взрывчатое вещество; а— головная часть; б— задняя часть; в— средняя часть (центрующее утолщение).

б) взрывателя ГВМЗ, ввинченного в головную часть мины и установленного на мгновенное действие;

в) хвостового патрона (основного заряда — П ), помещенного в трубке стабилизатора Ст ;

г) дополнительных зарядов З на трубке стабилизатора,

Хвостовой патрон служит средством воспламенения дополнительных зарядов и одновременно является основным зарядом, который в совокупности с одним дополнительным зарядом составляет заряд № 1.

Рис. 146.107-мм осколочно-фугасная мина в окончательно снаряжением виде (заряд № 3).

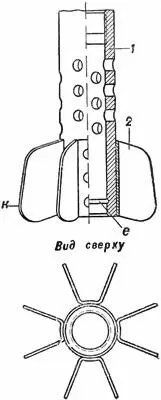

Рис. 147.Стабилизатор:

1— трубка стабилизатора; 2— перо; е— кольцевая выточка; к— опорная грань.

Дополнительные заряды служат для придания мине добавочных скоростей в зависимости от требуемой дистанции.

Полный (наибольший) заряд состоит из основного заряда и трех дополнительных зарядов, что составляет заряд № 3 (рис. 144). Таким образом, число дополнительных зарядов является номером заряда. В основном, 107-мм осколочно-фугасная мина (рис. 145) состоит из корпуса 5 , стабилизатора 1 , запального стакана 3 и взрывателя или (в неокончательном снаряжении) холостой пробки 59-Ю-001. Внутренняя полость корпуса заполнена специальным взрывчатым веществом ВВ , составляющим разрывной заряд. В головной части корпуса сделано очко для ввертывания запального стакана, в который, в свою очередь, ввинчивается взрыватель. Корпус 1 каплеобразной формы; головная часть а и задняя часть б оживальной формы; средняя часть в , цилиндрической формы, служит для центрования мины во время ее движения по каналу ствола, почему и называется центрующим утолщением. На центрующем утолщении сделано пять кольцевых канавок для задерживания пороховых газов, стремящихся прорваться во время выстрела через зазор между миной и стенками канала ствола.

Корпус 107-мм осколочно-фугасной мины цельно-кованый (рис. 145–146), он имеет сплошные стенки и оканчивается нарезным отростком, на который навертывается стабилизатор.
