б) Установка на З

Для разрушения более солидных закрытий применяется установка взрывателя на З .

При помощи ключа (рис. 153 и 157) кран поворачивается в направлении часовой стрелки обязательно доотказа; при этом стрелка на наружном торце крана, примерно, совмещается со стрелкой З на корпусе.

Рис. 157.Общий вид взрывателя ГВМЗ со стороны крана.

Благодаря имеющемуся внутри взрывателя упору, установку можно производить в темноте.

Передача луча огня от воспламенителя к детонатору происходит только через замедлитель, который в условиях действительной стрельбы сгорает в 0,05 — 0,09 сек . За это время мина, при ее большом угле падения, успевает углубиться в почву или оборонительную постройку и произвести полное фугасное действие.

Эта установка применяется для стрельбы по прочным полевым закрытиям из бревен и земли, усиленных прокладкой булыжника.

Углубление мины в закрытие в большой степени зависит от характера постройки, от угла встречи мины и ее окончательной скорости.

На корпусе мины выбиваются клейма (рис. 158): номер партии, год изготовления (две последние цифры), номер или марка завода, изготовлявшего корпуса мин, номер плавки металла и клеймо ОТК завода. Клеймо военного представителя выбивается только на некоторых корпусах мин (на противоположной стороне).

Кроме того, на корпусе осколочно-фугасной (стальной) мины (рис. 159) наносится маркировка: номер снаряжательного завода, номер партии снаряжения, год снаряжения мины (две последние цифры) и калибр мины; ниже указывается характеристика веса, на противоположной стороне помещается условный знак смеси ВВ и ниже — индекс мины.

Маркировка, нанесенная на корпусе осколочно-фугасной мины (чугунной), та же, но на нижней оживальной части корпуса наносится черной краской кольцо, являющееся отличительным знаком осколочно-фугасной мины сталистого чугуна.

Маркировка наносится черной краской, печатным шрифтом.

Если мина окрашивается на складе, то на корпусе мины под числом, означающим калибр, кроме перечисленных клейм, наносится клеймо, означающее окраску мины. Клеймо это состоит из даты окраски и номера склада, производившего окраску, причем дата (месяц и год) пишется в виде дроби, а номер склада пишется рядом и заключается в квадратную рамку.

На взрывателе выбиваются клейма (рис. 160): номер или марка завода, номер партии взрывателей, год изготовления взрывателей, марка взрывателя, клеймо ОТК завода и клеймо военного представителя (на некоторых взрывателях).

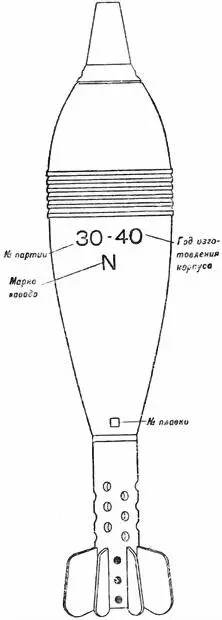

Рис. 158.Клейма на корпусе 107-мм осколочно-фугасной мины.

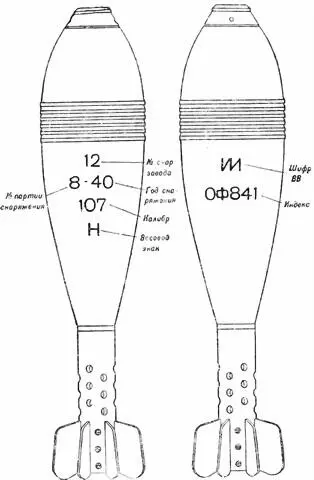

Рис. 159.Маркировка 107-мм осколочно-фугасной мины.

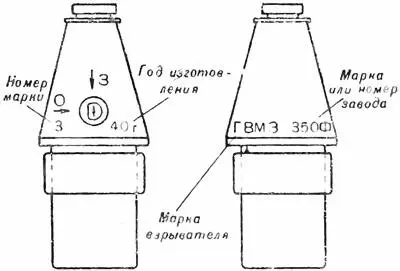

Рис. 160.Клейма на взрывателе ГВМЗ

На головной част корпуса каждого взрывателя должны быть следующие клейма:

а) над крановым гнездом стрелка и буква «З» (замедление), слева от гнезда стрелка и буква «О» (осколочное) и на выходном конце крана — указатель в виде стрелки;

б) на противоположной от крана стороне — клеймо «ГВМЗ», клеймо завода, номер партии, год изготовления (две последние цифры) и буква «г» (например ГВМЗ 350ф 3–40 г, что означает: взрыватели ГВМЗ, завод (марка), партия № 3 1940 года).

На дне гильзы основного заряда (рис. 161) выбивается клеймо: начальные буквы или номер завода, год изготовления (две последние цифры) и калибр.

Рис. 161.Клейма на донной части гильзы основного заряда (хвостового патрона) к 107-мм минам.

Рис. 162.Маркировка на пыже основного заряда (хвостового патрона) к 107-мм минам.

На пыже гильзы наносится маркировка, указывающая категорию пороха, партию и год изготовления и ниже под чертой номер партии и год снаряжения (рис. 162).

Боевые мины подаются уложенными в ящики (см. рис. 163) в окончательно снаряженном виде.

Правильно собранный и исправленный взрыватель ГВМЗ совершенно безопасен при обращении и при выстреле. Если же взрыватель собран неправильно (некоторые детали отсутствует или испорчены), то он не безопасен, и стрелять им ни в коем случае нельзя.

Такое состояние взрывателя зависит от неисправной мембраны и загрязнения ее.

Несмотря на то, что перед окончательным снаряжением мины взрыватели осматриваются и проверяются, все же перед выстрелом, по снятии колпачка, необходимо внимательно осмотреть взрыватель и убедиться в целости мембраны.

Взрыватели с продавленными или сорванными мембранами необходимо осторожно, не касаясь поврежденных мест, отложить в сторону, записать все имеющиеся на них клейма и затем уничтожить их путем подрыва в безопасном месте.

В таких случаях необходимо составлять акт с указанием клейм на взрывателе и сообщать в УМВ ГАУ Красной Армии.

Воспрещается перевозить мины без колпачка.

Перед началом стрельбы необходимо убедиться в том, что на пути мины пет препятствий. Необходимо помнить, что после вылета мины из канала миномета взрыватель обладает большой чувствительностью и может взорвать мину при встрече с ветками, кустами или густой травой.

Во избежание возможных несчастных случаев от затяжных выстрелов, не следует приступать к разряжанию раньше, чем через 1 минуту после осечки (порядок разряжания указан в отделе II данного руководства).

Хвостовой патрон должен быть дослан до упора в торец трубки стабилизатора, в противном случае при выстреле может произойти отрыв дна гильзы в канале ствола, вследствие чего изменятся условия полета мины, и, как правило, произойдет осечка при последующем выстреле, так как дно гильзы, оставшееся в канале ствола, не позволит капсюлю наколоться на ударник.

Дополнительные заряды должны крепиться надежно, так как выпадение их влияет на полет мины.
