НКО СССР - 107-мм горно-вьючный полковой миномет обр. 1938 г. (107 ГВПМ-38) Руководство службы.

В войсках при выполнении лабораторных работ с боеприпасами руководящий персонал и другие командиры, входящие в помещение для лабораторных работ в случае особой надобности, не должны вынимать из кобур, чехлов и ножен холодное и огнестрельное оружие.

Запрещается иметь при себе спички и другие зажигательные принадлежности.

Лица, не имеющие отношения к работам, могут допускаться на пункты лабораторных работ только с разрешения командира части; во всех случаях посетители обязаны являться к руководителю работ.

При возникновении пожара на месте производства работ или вблизи его не следует допускать паники, помня, что имеется возможность ликвидировать начавшийся пожар в течение нескольких минут, независимо от причин, вызвавших его.

Точное соблюдение правил ведения лабораторных работ, принятие соответствующих мер безопасности (особенно противопожарных) и осторожное обращение с боеприпасами гарантирует безопасность лабораторных работ.

Во всех частях войск, имеющих на снабжении мины, могут производиться следующие работы:

а) приведение мины в окончательно снаряженный вид;

б) замена взрывателя;

в) мелкий ремонт мин — очистка ржавчины и закраска обнаженных мест;

г) вставление и удаление хвостовых патронов.

На расстоянии 25 м от хранилища с боеприпасами или от другого места их нахождения организуется пункт раскупорки ящиков с выстрелами , на котором сосредоточивается не более 5 ящиков. Кроме того на расстоянии 25 м от этого пункта организуется пункт ввертывания взрывателей: используется имеющееся помещение, устраивается палатка (рис. 16б) или навес. В последних случаях в разных углах устанавливается несколько тисков Поплавского или Сегаля (рис. 166).

Из вскрытых ящиков мины подаются к месту ввертывания взрывателей по одной штуке (мину удерживают в обеих руках), и передаются лаборатористам, сидящим за тисками и назначенным для свертывания взрывателей.

Получив мины, лаборатористы обертывают их ветошью и зажимают в тиски за центрующее утолщение так, чтобы не повредить его и стабилизатор; вывертывают ключом мастичную втулку (рис. 167) и вытирают начисто ветошью очко под взрыватель. очищая его от смазки и всяких посторонних предметов.

Взрыватели, вынутые из герметической укупорки (рис. 168 и 169), вытираются насухо от смазки и осматриваются.

Убедившись в исправности взрывателя, смазывают резьбу асфальтовым или щелочным лаком и ввинчивают его рукой в очко мины, предварительно осмотрев исправность очка (рис. 170 и 171). После этого взрыватель затягивают ключом (рис. 172) и кернят (рис. 173 и 174).

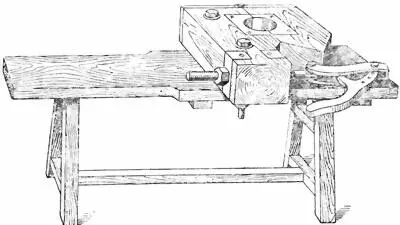

Рис. 166.Тиски Сегаля для закрепления мин.

При вскрытии ящиков и коробок обращают внимание на приклеенные к коробкам печатные ярлыки, с указанием марки взрывателя, количества их в коробке, номера партии, названия завода, года изготовления, номера партии снаряжения, названия снаряжательного завода, года снаряжения и фамилии укладчика.

Если при вскрытии ящиков и коробок будет замечена какая-либо неисправность (например, обнаружена сырость внутри коробки или ржавчина на взрывателях), то взрыватели к снаряжению не допускаются; при этом составляется акт. В мины ввертываются только исправные по внешнему виду взрыватели, взятые из исправных коробок.

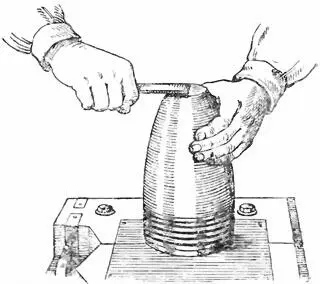

Рис. 167.Вывертывание ключом холостой (мастичной) втулки.

С каждого взрывателя снимается предохранительный колпак, для того чтобы можно было осмотреть с внешней стороны мембрану. Взрыватели с продавленными или сорванными мембранами к стрельбе не допускаются; такие взрыватели, несмотря на то, что они остаются безопасными в обращении, подлежат уничтожению.

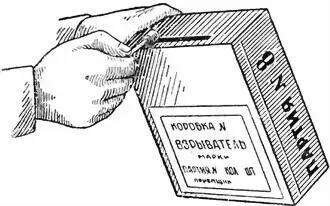

Рис. 168.Раскупорка цинок со взрывателем ключом.

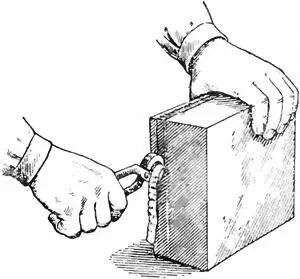

Рис. 169.Раскупорка цинок со взрывателем щипцами.

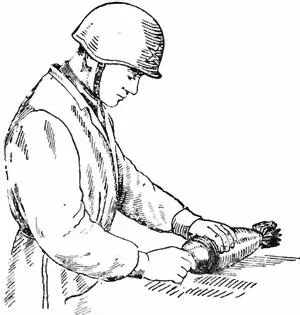

Рис. 170.Ввертывание взрывателей вручную.

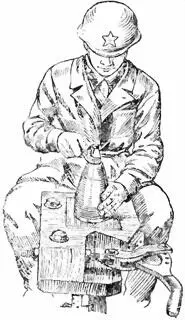

Рис. 171.Ввертывание взрывателя вручную в тисках Сегаля.

Взрыватели ввертываются в мину доотказа ключом и кернятся. Внешняя резьба взрывателя смазывается снарядной мазью, стык головки взрывателя и мины кернится острым керном при помощи молотка весом в 250 г .

Гнездо во взрывчатом веществе по размерам должно соответствовать хвостовой части взрывателя ГВМЗ. Если оно высверлено под более длинный взрыватель, то, перед тем как ввертывать ГВМЗ, необходимо вложить в гнездо дополнительный детонатор утвержденного УМВ ГАУ КА образца.

Окончательно собранные мины переносятся обратно к укупорке и укладываются в свои ящики.

Вывертывать мастичные втулки и ввертывать взрыватели можно без тисков.

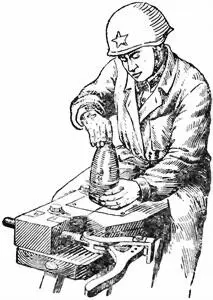

Рис. 172.Ввертывание взрывателей ключом (затяжка).

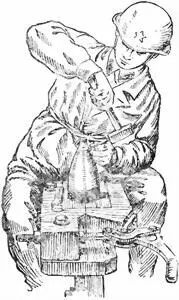

Рис. 173.Кернение взрывателя.

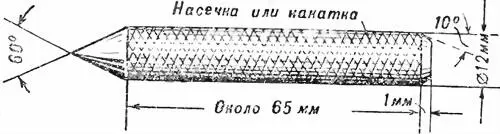

Рис. 174.Керн.

Если вывертывание втулки или свертывание взрывателя производится с трудом, то эти операции можно производить вдвоем. При этом ни в коем случае не следует держать мину за стабилизатор.

Эта работа в войсковых частях производится исключительно по распоряжению начальника артснабжения округа, в связи с необходимостью заменить взрыватели одной партии на другую. При вывертывании взрывателя один лабораторист прижимает корпус к столу, другой осторожно вывертывает взрыватель. При замене взрывателей в минах руководствоваться правилами, изложенными в предыдущем пункте.

Ударять по взрывателю (или по ключу) воспрещается. Мины с невывернутым взрывателем относятся в сторону и назначаются для отправки в военный склад.
