Для того чтобы удалить ржавчину с центрующего утолщения или окись меди с головки хвостового патрона, надо вытереть пораженное место ветошью, смоченной керосином или скипидаром.

Химические или механические способы очистки ржавчины и окиси (кирпичом, песком или наждаком) не допускаются.

Очищенная от ржавчины или окиси поверхность вытирается насухо, залакировывается или закрашивается вновь или же смазывается тонким, ровным слоем нефтяного сала.

Удалять ржавчину с окрашенных частей корпуса можно механическим способом.

Очищенная от ржавчины поверхность вновь запрашивается. Стабилизатор, если не паркиризован, очищается от ржавчины по тем же правилам, что и центрующее утолщение.

Хвостовой патрон оставляют в трубку стабилизатора посредством нажима на край шляпки гильзы (не касаясь капсюля) большим пальцем правой руки (рис. 175); при этом мину держат в левой руке. Если хвостовой патрон нельзя плотно вставить рукой, то применяют медную выколотку с центральным отверстием (чтобы не затронуть капсюля). Легкими ударами деревянного молотка по выколотке патрон досылается до своего места. Выколотка (рис. 176) изготовляется средствами части. В снаряжательных мастерских для вставления хвостового патрона применяется специальное приспособление (рис. 177).

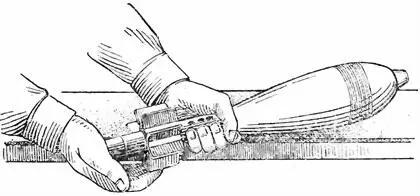

Рис. 175.Вставление хвостового патрона вручную.

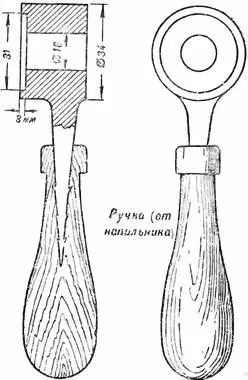

Рис. 176.Медная накладка для установки хвостового патрона (основного заряда) 107-мм мины в трубку стабилизатора.

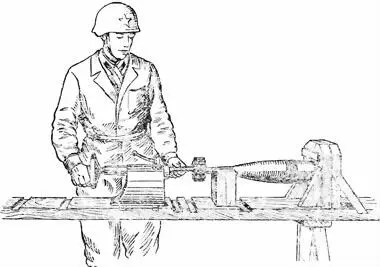

Рис. 177.Вставление хвостового патрона специальным приспособлением.

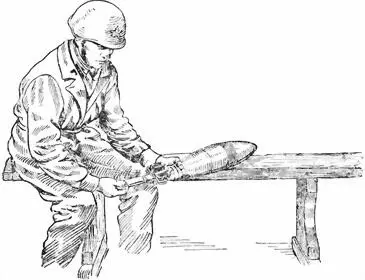

Рис. 178.Удаление хвостового патрона экстрактором.

В случае осечки патрон вытаскивается экстрактором (рис. 178). Левой рукой берут мину (за хвостовую часть корпуса), а правой экстрактор; захватами поддевают за шляпку патрона, сжимают его и вытаскивают усилием правой руки.

Установка дополнительных зарядов, как правило, производится непосредственно на огневой позиции. Для установки дополнительных зарядов надевают пакет воротником на трубку стабилизатора., затем накидывают петлю свободным концом на пуговицу. После этого пакет необходимо расправить так, чтобы он держался ровно и симметрично. При установке следующих пакетов руководствоваться указанными выше приемами.

В войсковых частях боеприпасы систематически осматриваются начальником боепитания или лицами командного состава, согласно указаниям УВС. Кроме того, боеприпасы обязательно осматриваются при инспекторских смотрах частей войск, а также комиссиями и инспекторами артиллерийского отдела округа и УМВ ГАУ и Генерального штаба.

При осмотре боеприпасов проверяется не только их количество и качество, но и порядок их хранения и сбережения.

Количественный учет боеприпасов производится по приказу № 15–16 1940 г.

1. Всякого рода негодные боеприпасы, в том числе и стреляные неразорвавшиеся снаряды, уничтожаются под непосредственным руководством лиц. командного или начальствующего состава, хорошо знакомых с правилами уничтожения негодных боеприпасов.

В частях войск негодные боеприпасы уничтожаются в исключительных случаях, в полном соответствии со специальными инструкциями или указаниями начальника артиллерийского снабжения округа.

Стреляные неразорвавшиеся мины уничтожаются только подрывом в месте их падения; с этой целью ведется учет и розыск неразорвавшихся мин. Переносить и перевозить такие мины категорически воспрещается.

Для подрыва мин, углубившихся в землю, необходимо их предварительно осторожно откопать, для того чтобы можно было положить на них подрывные шашки.

Откапывая мину, необходимо соблюдать осторожность, чтобы исключить толчки и удары по мине. Поэтому при работе разрешается пользоваться исключительно лопатой, землю при этом забирать небольшими порциями. При первой возможности следует проходить к откапыванию мины руками.

На откопанной мине укладываются две подрывные шашки, весом по 200 г , укрепляемые для устойчивости дерном, землей или другими негорючими материалами.

2. Для воспламенения запальных шашек (с гнездом для капсюля-детонатора) служит воспламенитель, состоящий из капсюля-детонатора со вставленным в него бикфордовым шнуром, к которому можно присоединить пеньковый фитиль. Воспламенитель заготовляется лично руководителем подрывных работ, который предварительно испытывает бикфордов шнур и фитиль на скорость горения (нормально 1 м шнура горит 80–90 сек ., а 1 см фитиля — 2 мин .).

Длина бикфордова шнура и фитиля в каждом случае определяется руководителем подрывных работ в зависимости от скорости их горения, расстояния от подрывного снаряда до блиндажа или другого укрытия, от условий погоды и состояния грунта, с расчетом, чтобы на их горение потребовалось времени в полтора-два раза больше, чем на удаление людей в блиндаж.

Один конец бикфордова шнура разрезается вдоль, в разрез вкладывается фитиль и укрепляется нитками. Другой конец бикфордова шнура разрезается по диаметру и осторожно вводится в капсюль-детонатор до упора.

Если внутри капсюля окажутся опилки или какой-либо другой сор, то их нужно перед этим осторожно вытряхнуть. При этом категорически запрещается очищать капсюль чем-либо острым и твердым, запрещается также ударять по нему.

Конец гильзы со вставленным бикфордовым шнуром слегка обжимают, для того чтобы устранить выпадение шнура.

Примечание. Если в войсковой части нет фитиля. то воспламенитель подготовляется без него, т. е. с одним бикфордовым шнуром, длина которого соответствующим образом увеличивается. Во время заготовки воспламенителей строго воспрещается курить, разводить огонь и присутствовать посторонним лицам.

3. После откопки снаряда и укладки на него подрывных шашек и заготовки воспламенителя, руководитель подрывных работ лично вкладывает воспламенитель в гнездо запального (активного) патрона так, чтобы фитиль или бикфордов шнур был направлен по ветру, а не против ветра.
