НКО СССР - 107-мм горно-вьючный полковой миномет обр. 1938 г. (107 ГВПМ-38) Руководство службы.

Подготовив все для подрыва, руководитель приказывает присутствующим удалиться в заранее оборудованное укрытие, а сам зажигает фитиль (или бикфордов шнур) и немедленно удаляется в блиндаж (укрытие). Если по истечении времени, необходимого для горения фитиля и бикфордова шнура, взрыва не последовало, то необходимо выждал еще 20 минут и только после этого можно выйти из блиндажа.

В том случае, когда взрыв произошел, выходить из блиндажа разрешается через 5 минут после взрыва .

Блиндаж или другое прикрытие устраивается не ближе 100 м от подрываемой мины , вход в блиндаж должен быть с противоположной по отношению к месту подрыва мины стороны.

4. Если взрыва подрывной шашки не произошло вследствие того, что не подействовал воспламенитель, то руководитель осторожно извлекает воспламенитель из патрона, заменяет его новым и производит подрыв тем же порядком.

Если подрывной патрон взорвался, а взрыва мины не произошло, то руководитель производит новый подрыв, соблюдая необходимые правила и меры безопасности.

После подрыва мины (снаряда) необходимо осмотреть осколки. Если окажется, что осколки содержат взрывчатое вещество или взрыватель, то их (так же, как и разбросанные куски взрывчатого вещества) собирают в одно место и затем вновь подрывают. Осколки с невзорвавшихся взрывателем подрываются на месте, переносить их воспрещается.

5. При подрыве мин должны строго соблюдаться следующие меры предосторожности:

а) место подрыва оцепляется так, чтобы осколки не долетали до линии оцепления;

б) оцепленное место должно быть тщательно осмотрено, люди и скот должны быть удалены;

в) люди, находящиеся на жесте подрыва, должны точно знать, где им надлежит укрыться на время подрыва снарядов.

6. Если блиндажа или иного укрытия не имеется, то (имея в виду, что некоторые осколки 107-мм мин разлетаются в радиусе до 300 м ) необходимо удаляться от места взрыва. мин на расстояние. которое в полтора раза больше расстояния, указанного выше (необходимо удаляться на расстояние 400–500 м ).

а) Назначение

Учебно-практическая 107-мм мина предназначается для стрельбы из 107-мм горно-вьючного полкового миномета и применяется для обучения личного состава минометных подразделений приемам заряжания и производства выстрела при практическом изучении правил стрельбы из миномета.

б) Состав учебно-практического выстрела

Учебно-практической выстрел 107-мм мины (рис. 179) состоит из следующих частей:

а) корпуса учебной мины (со стабилизатором) 1 ,

б) головной втулки 2 ,

в) головного патрона 3 ,

г) колпачка с бойком 5 ,

д) разрывного (имитационного) заряда 4 ,

е) хвостового патрона (заряда) Ж .

в) Устройство учебно-практической 107-мм мины

Устройство корпуса учебной мины 1 такое же, как и корпуса боевой мины (с таким же стабилизатором, рис. 179).

Головная втулка 2 (рис. 180) имеет наружную резьбу для ввинчивания втулки в очко мины. Кроме того, втулка 2 имеет внутри долевое сквозное отверстие, в нижнюю часть которого вставляется головной патрон 3 капсюлем вверх, в уширенную часть отверстия втулки вставляется колпачок с бойком 5 . В свою очередь головной патрон 3 (рис. 181) состоит из картонной гильзы, снаряженной черным порохом. Основание картонной гильзы имеет латунную головку 9 , в донце которой вставлен капсюль К . Колпачок с бойком (рис. 182) имеет вид круглого штампованного стаканчика, внутри которого укреплен боек б , на который накалывается капсюль головного патрона 2 при ударе мины о грунт.

Собранные таким образом головная втулка 2 , головной патрон 3 и колпачок с бойком представляет своеобразный взрыватель, при помощи которого воспламеняется разрывной (имитационный) заряд, о чем будет сказано дальше.

Разрывной (имитационный) заряд (рис. 183) состоит из мешочка 10 , наполненного дымсмесью, состоящей из нафталина и ружейного пороха. Горловина мешочка завязана шпагатом.

г) Снаряжение учебно-практической 107-мм мины

(рис. 179)

Для снаряжения учебно-практической 107-мм мины в войска подаются хвостовые патроны Ж , разрывные (имитационные) заряды 4 , головные патроны 3 и колпачки 5 с бойком.

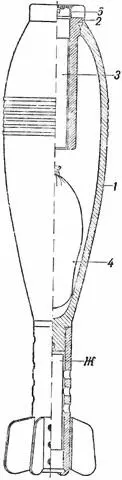

Рис. 179.Учебно-практическая 107-мм мина:

1— корпус; 2— головная втулка; 3— головной патрон; 4— разрывной (имитационный) заряд; 5— колпачок с бойком; Ж— хвостовой патрон (заряд).

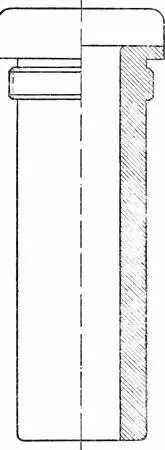

Рис. 180.Головная втулка учебно-практической 107-мм мины.

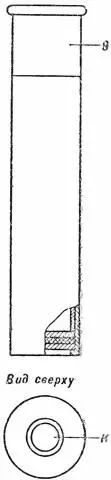

Рис. 181.Головной патрон учебно-практической 107-мм мины:

9— латунная головка; К— капсюль.

Снаряжение производится в следующем порядке:

1. Вывернуть головную втулку 2 .

2. Прочистить камеру мины и резьбу головного очка, ее.

З. Вложить в камеру мины разрывной (имитационный) заряд, горловиной вверх, и ввернуть головную втулку 2 .

4. Вставить в головную втулку 2 патрон 3 капсюлем вверх, При этом вставленный патрон должен закраиной шляпки плотно (до отказа) лежать на соответствующем заплечике втулки (рис. 179); для того чтобы он не мог самопроизвольно выпасть (в случае слабой посадки), необходимо на корпус гильзы намотать полоску бумаги, благодаря чему достигается плотная посадка патрона в головной втулке.

5. Вставить хвостовой патрон Ж так же, как при снаряжении боевого выстрела.

В таком виде учебно-практическая 107-мм мина может перевозиться и переноситься, будучи уложенной в лотках или укупорочных ящиках.

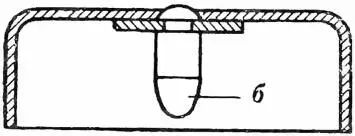

Рис. 182.Колпачок с бойком к 107-мм учебно-практической мине:

б— боек.

Окончательное снаряжение учебно-практической мины производится непосредственно на огневой позиции перед выстрелом, для чего вставить в головного втулку 2 колпачок с бойком 5 . В целях предотвращения выпадения колпачка с бойком, последний необходимо укрепить в головной втулке каким-либо склеивающим веществом (варом, мылом, воском и т. д.), для чего достаточно лишь немного промазать шов между втулкой и колпачком.
