НКО СССР - 107-мм горно-вьючный полковой миномет обр. 1938 г. (107 ГВПМ-38) Руководство службы.

д) Действие учебно-практической 107-мм мины

(рис. 179)

Под действием хвостового патрона мина вылетает из канала ствола; при этом никаких других перемещений элементов снаряжения мины не происходит.

При падении мина ударяется колпачком с бойком о грунт, в результате чего боек втулки накалывает капсюль головного патрона 3 , который, воспламеняясь, зажигает разрывной (имитационный) заряд 4 . При этом газы от головного патрона и частично от разрывного заряда, 4 вышибают остатки гильзы головного патрона и колпачок 5 с бойком, что обеспечивает свободный выход дыма от горения разрывного (имитационного) заряда, в образовавшееся очко. Одновременно под действием этих газов мина будет выбрасываться обратно, что будет препятствовать ее углублению в грунт.

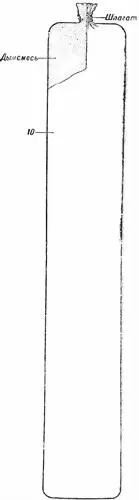

Рис. 183.Разрывной (имитационный) заряд учебно-практической 107-мм мины:

10— мешочек.

Густой дым создает плотное облако; которое имитирует явление разрыва, обеспечивая наблюдение положения разрыва.

Стрельбу учебно-практическими 107-мм минами следует производить по площади с твердым грунтом, так как при рыхлом (болотистом) грунте мина не будет выбрасываться из углубления на поверхность земли.

Стрельбу учебно-практической миной производить только основным зарядом (без дополнительных): дальность при угле 45° — около 1000 м , а при угле 75° — около 500 м .

е) Переснаряжение учебно-практических 107-мм мин

(рис. 179)

После стрельбы учебно-практические 107-мм мины подбираются, очищаются от грязи и вновь снаряжаются для следующей стрельбы.

Перед снаряжением необходимо:

1. Отвернуть стабилизатор и выбить металлическим стержнем из трубки стабилизатора стреляную гильзу хвостового патрона Ж , для чего, удерживая в одной руке стабилизатор, выбить гильзу, легко ударяя молотком по концу стержня.

2. Вывернуть головную втулку 2 , прочистить камеру мины, трубку стабилизатора и резьбу головного очка.

3. Осмотреть крылья стабилизатора и центрующее утолщение мины; если крылья стабилизатора погнуты, то их необходимо аккуратно выправить; выступы необходимо зачистить. Если на центрующем утолщении мины имеются забоины, то последние необходимо удалить шлифной пилой и мелкой наждачной шкуркой. Несоблюдение этих правил поведет к порче канала ствола.

4. Навернуть стабилизатор на корпус мины, слегка закернив его в окончательно навернутом состоянии.

5. После этого произвести снаряжение мины в такой последовательности, как указано выше.

Примечание. Если дальнейшее снаряжение мины не производится, то вычищенные и приведенные в порядок учебно-практические 107-мм мины смазываются легким слоем смазки и укладываются для хранения. В дальнейшем перед снаряжением необходимо всю имеющуюся смазку уличить и мину насухо протереть.

ж) Клеймение учебно-практических 107-мм мин

На корпусе учебно-практической 107-мм мины (рис. 184) выбиты клейма и нанесена маркировка:

а) марка завода-изготовителя (№ его),

6) номер партии и год изготовления,

в) калибр 107,

г) сокращенный индекс (ПУ-841).

Кроме того, в отличие от боевой мины на головной оживальной части наносится с той и другой стороны продольная отличительная полоса белого цвета, (рис. 184).

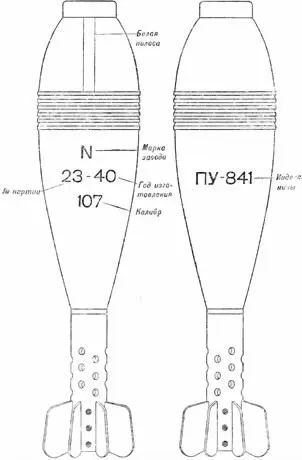

Рис. 184.Клейма и отличительные знаки 107-мм учебно-практических мин.

з) Укупорка и маркировка учебно-практических 107-мм мин

Учебно-практические мины укупориваются в штатный ящик боевого выстрела (см. рис. 163), но в отличие от него имеют следующую маркировку:

а) завод-изготовитель,

б) калибр,

в) год изготовления и помер партии,

г) индекс,

д) надпись: «учебно-практические».

Разрывные заряды, головные патроны, хвостовые патроны и колпачки с бойком укупориваются отдельно. Укупорка хвостовых патронов такая же, как и хвостовых патронов боевого выстрела.

Разрывные заряды и головные патроны укупориваются в картонные коробки произвольного образца, на которые нанесен трафарет:

Разрывные заряды для учебно-практических 107-мм мин

… штук

Завод № … 194 … год

Головные патроны для учебно-практических 107 ГВПМ-120ПМ

…штук

Завод №…. 194… год

Приложение 1

ОСНОВНЫЕ ДАННЫЕ 107-мм ГОРНО-ВЬЮЧНОГО ПОЛКОВОГО МИНОМЕТА обр. 1938 г.

Приложение 2

ОСНОВНЫЕ ДАННЫЕ ПРИЦЕЛА МП-82-УС

1. Визир-коллиматор.

2. Фокус объектива коллиматора — 35,6 мм .

3. Ширина световой щели — 0,05 мм .

4. Длина корпуса коллиматора — 43 мм .

5. Механизм горизонтальных углов дает возможность устанавливать углы от 0 до 360°.

6. Механизм прицельных углов дает возможность устанавливать углы прицеливания от 45 до 85°.

7. Коллиматор позволяет менять направление визирной линии в вертикальной плоскости.

8. Габариты прицела:

Высота — 160 мм .

Длина — 100 мм .

Ширина — 55 мм .

9. Вес прицела:

а) Без укладки — 1350 г .

б) В укладке — 2070 г .

10. Прицел допускает стрельбу прямой и раздельной наводкой.
