Министерство обороны СССР, РФ - Станковый пулемет системы Максима обр. 1910 г.

На проверке должен присутствовать оружейный техник или оружейный мастер с набором мушек разной величины и необходимым инструментом.

107. Проверка боя должна производиться в присутствии пулемётчиков, за которыми закреплён пулемёт, и их командира отделения.

108. Проверка боя производится в благоприятных условиях погоды и освещения (тепло, тихо и ясно), а в крайнем случае — в закрытом тире или на защищённом от ветра участке стрельбища.

109. Проверка боя производится стрельбой на 100 м с при целом 3 (в метрах) и прицелом 4 (в шагах). Стрельба ведётся патронами с пулей обр. 1930 г. или обр. 1908 г. одного завода и одной партии.

110. Мишенью служит белый щит размером не менее 1 × 0,5 м с укреплённым на нём чёрным прямоугольником размером 30 см по высоте и 20 см по ширине.

111. Точкой прицеливания служит середина нижнего края прямоугольника. Она должна находиться приблизительно на высоте тела пулемёта.

112. По отвесной лини над точкой прицеливания отмечается (мелом, цветным карандашом) нормальное положение средней точки попадания. Эта точка должна быть выше точки прицеливания:

а) при стрельбе с прицелом 3 (в метрах) пулей обр. 1930 г. — на 11 см и пулей обр. 1908 г. — на 10 см;

б) при стрельбе в прицелом 4 (в шагах) пулей обр. 1908 г. — на 14 см.

Точка эта является контрольнойпри определении точности боя пулемёта.

113. Для проверки боя пулемёт устанавливается на ровной площадке с плотным (дернистым) грунтом, обеспечивающим устойчивость пулемёта при стрельбе и исключающим возможность его осадки.

Пулемёт не должен иметь сваливания (проверяется пулемётным уровнем). Для устранения небольшого сваливания нажать руками на вышестоящее колесо станка или немного подчистить землю под ним лопатой, или, наконец, передвинуть пулемёт на другое место. Подсыпка для нижестоящего колеса воспрещается.

Стол станка пулемёта должен быть установлен горизонтально (на-глаз), без наклона вперёд или назад. Установка стола производится только движением его по дугам остова, с последующим закреплением стола. Подкапывание под колёсами и хоботом для правильной установки стола воспрещается.

Сошник нажимом ноги утапливается до равномерного прилегания обеих сторон хобота к грунту. Серьга хобота откидывается вперёд.

При необходимости вести проверку боя со слабого, рыхлого или очень твердого грунта (песок, каменистая или мёрзлая почва и т. п.) для устойчивости пулемёта можно применять войлочные подкладки под колёса и сошник пулемёта (рис. 78).

Для обеспечения большей точности стрельбы наводчик может иметь подлокотники, без упора их на хобот. Подлокотниками могут служить дернины, скатки и другие мягкие предметы, обеспечивающие наводчику удобное положение во время стрельбы.

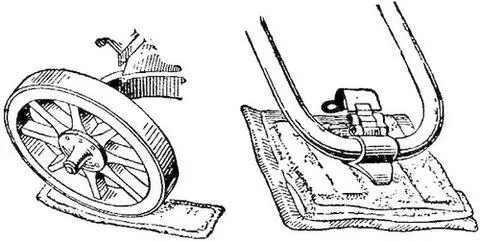

Рис. 78.Установка пулемёта на войлочных подкладках

114. Бой пулемёта проверяется сначала одиночнымивыстрелами (4 патрона), а затем автоматическим огнём(10 патронов одной очередью).

115. Проверка одиночными выстрелами имеет целью предварительно установить кучность боя и положение средней точки попадания относительно контрольной.

Для этого наводчик производит подряд 4 выстрела при тщательной и однообразной наводке под середину нижнего обреза чёрного прямоугольника, если нужно, поправляет наводку после каждого выстрела. По окончании стрельбы командир, руководящий проверкой боя, осматривает щит (мишень) и по расположению пробоин определяет кучность боя пулемёта и положение средней точки попадания.

1. Кучность боя признаётся достаточной, если все 4 пробоины (в крайнем случае 3, если одна из пробоин резко отклонилась от остальных) вмещаются в прямоугольнике размером 12 см по высоте и 10 см по ширине.

Если кучность расположения пробоин не удовлетворяет этому требованию, пулемёт должен быть осмотрен и установка его проверена, после чего стрельба повторяется. При повторном неудовлетворительном результате стрельбы пулемёт отправляется в оружейную мастерскую для точного выявления причин разброса пуль и их устранения.

2. Если расположение пробоин удовлетворяет требованиям п. 1, командир определяет среднюю точку попадания и её положение относительно контрольной.

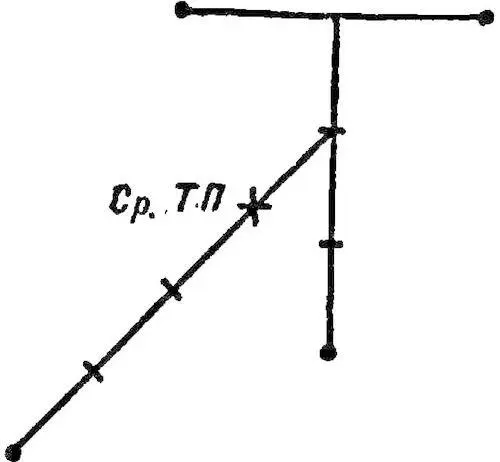

Рис. 79.Определение средней точки попадания по четырём пробоинам

Примечание. Для определения средней точки попадания по четырём пробоинам: а) соединить прямой линией две какие-либо пробоины и расстояние между ними поделить пополам; б) полученную точку соединить с третьей пробоиной и расстояние между ними разделить на три равные части; в) точку деления, ближайшую к двум первым пробоинам, соединить с четвёртой пробоиной и расстояние между ними разделить на четыре равные части; точка, отстоящая на три деления от четвёртой пробоины и будет средней точкой попадания (рис. 79).

При симметричном расположении пробоин среднюю точку попадания можно определить одним из следующих способов:

а) рядом лежащие пробоины соединить попарно; середины обеих прямых снова соединить и полученную линию разделить пополам; точка деления и будет средней точкой попадания (рис. 80);

б) пробоины соединить крест-накрест прямыми линиями; пересечение этих линий будет средней точкой попадания (рис. 81).

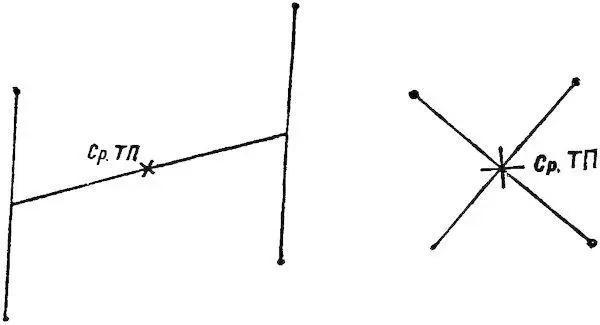

Рис. 81и 81. Определение средней точки попадания по четырем пробоинам, когда они расположены симметрично

Если одна из пробоин значительно отделилась от остальных, то её следует отбросить и определить среднюю точку попадания по трём пробоинам. Для этого: две пробоины соединить прямой линией; б) середину этой линии соединить с третьей пробоиной; в) эту новую линию разделить на три равные части; точка, отстоящая на два деления от третьей пробоины, и будет средней точкой попадания.

Средняя точка попадания должна совпасть с контрольной точкой или может отклониться от неё в любом направлении не более чем на 3 см.

Если средняя точка попадания отклонилась от контрольной более чем на 3 см, то соответственно этому производится изменение в положении мушки: мушка передвигается влево (вправо), если средняя точка попадания оказалась левее (правее) контрольной точки.

Перемещение вершины мушки на 0,5 мм (две точки) перемещает среднюю точку попадания при стрельбе на 100 м примерно на 5 см.
