Глава 3. СМЫВНЫЕ БАЧКИ
Какие виды смывных бачков существуют
Смывные бачки (рис. 23) предназначены для промывки водой из водопроводной сети давлением до 1,0 МПа унитазов, установленных в туалете или санузле (где совмещены туалет и ванна).
Отечественные производители изготавливают смывные бачки трех типов:
1) располагаемые высоко (на высоте не менее 1400 мм от днища бачка до центра выпускного патрубка);
2) располагаемые на средней высоте, устанавливаемые на высоте от 300 до 550 мм;
3) располагаемые низко, устанавливаемые на высоте менее 300 мм или непосредственно на унитазе.
На рисунке 23 показаны керамические смывные бачки, устанавливаемые непосредственно на унитазе, с различной конструкцией пускового устройства. Кроме керамических смывных бачков, российские предприятия изготавливают бачки чугунные, стальные нержавеющие (сварные), пластмассовые (из полипропилена и полиэтилена).
В специализированных магазинах сантехники в продаже преобладают керамические смывные бачки.

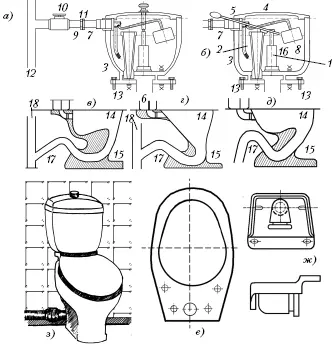

Рис. 23. Смывные бачки, унитазы, полочки к унитазу. Смывные керамические бачки: а) с верхним пуском; б) с боковым пуском; 1 – спускная арматура; 2 – перелив; 3 – корпус; 4 – крышка; 5 – поплавковый клапан; 6 – выпуск воды в унитаз – резиновая трубка; 7 – гибкая подводка воды; 8 – поплавок; 9 – сгон; 10 – вентиль; 11 – накидная гайка; 12 – стояк; 13 – винты крепления. Унитазы: в) тарельчатый с косым выпуском; г) козырьковый с цельнолитой полочкой и косым выпуском; д) детский тарельчатый с прямым выпуском; з) бачок смывной; 14 – чаша унитаза; 15 – постамент; 16 – шурупы крепления; 17 – выпуск из унитаза – сифон; 18 – труба канализации. Полочка к унитазу: е) цельнолитая; ж) приставная
Преимущества и недостатки того или иного вида бачков
Лет 15–20 тому назад в санузлах устанавливали преимущественно чугунные и пластмассовые смывные бачки. Но чугунные бачки имели такой недостаток, как зарастание ржавчиной в процессе эксплуатации, а пластмассовые смывные бачки не обеспечивали герметичности соединений в месте подвода воды и выпуска. В настоящее время в туалетах и санузлах чаще всего устанавливают керамические смывные бачки, имеющие целый ряд преимуществ перед другими видами (в частности, они не ржавеют и обеспечивают герметичность). Кроме того, они имеют более эстетичный вид.
Единственный недостаток керамических смывных бачков – они трескаются от резких ударов (но это бывает очень редко, в основном только при замене труб системы канализации или водоснабжения).
Составные части смывного бачка
Керамические смывные бачки имеют следующие составные части (рис. 23):
1) спускную арматуру (с верхним или боковым пуском);
2) перелив;
3) корпус;
4) крышку;
5) поплавковый клапан;
6) выпуск воды в унитаз в виде резиновой трубки диаметром 50–60 мм;
7) гибкую подводку холодной воды к бачку.
Схема работы смывного бачка такова: по гибкой подводке (рис. 23) холодная вода поступает в бачок, и поплавок постепенно поднимается вверх (рис. 23) до определенного уровня, перекрывая клапаном (рис. 23) подачу воды (т. е. запирает отверстие, через которое поступала вода. В случае поступления излишней воды в бачок она вытекает из него через перелив (рис. 23). Для подачи воды из смывного бачка в унитаз служит спускная арматура (рис. 23) с верхним или боковым пуском (рис. 23). Вода из смывного бачка поступает в унитаз по резиновому выпуску (рис. 23).
Смывной керамический бачок с верхним пуском отличается от смывного бачка с боковым пуском только тем, что кнопка пуска воды в унитаз (рис. 23) находится на верху бачка, а во втором случае – сбоку, рядом с поплавковым клапаном. В остальном механизм действия поплавкового клапана абсолютно одинаков.
Установка смывного бачка
Керамические смывные бачки устанавливаются на полочке унитаза цельнолитой или приставной (рис. 23). При этом бачок и унитаз соединяют резиновой трубкой диаметром 50–60 мм (рис. 23) (сантехники называют ее патрубком). Места соединения резиновой трубки (патрубка) с бачком и унитазом обмазывают водостойким герметиком для обеспечения герметичности. Смывной бачок внизу, у основания крепится к полочке унитаза пластмассовыми винтами (рис. 23). Далее с помощью гибкой подводки (рис. 23) смывной бачок подсоединяется к стояку с холодной водой через сгон с вентилем (рис. 23). Это соединение резьбовое с применением накидной гайки (рис. 23) также смазывается водостойким герметиком (герметики продаются в магазинах стройматериалов и сантехники).
Какие неполадки бывают у смывного бачка и как их устранить
Как показывает практика эксплуатации керамических смывных бачков, наиболее часто неполадки бывают в системе поплавкового клапана. Их устраняют путем замены на новый поплавковый клапан (такие клапаны стоят недорого и продаются в специализированных магазинах сантехнических материалов). Перед заменой предварительно перекрывают вентилем (рис. 23) подачу воды от стояка (рис. 23), а затем демонтируют соединение гибкой подводки с поплавковым клапаном при помощи небольшого накидного гаечного ключа.
Сам поплавок меняют очень просто – его снимают с крючка, применяя небольшое усилие, и на его место ставят новый. Чаще всего меняют весь поплавковый клапан с поплавком. В магазинах их продают в комплекте. А поплавковый клапан соединяется с гибкой подводкой с помощью накидной гайки – ее откручивают накидным гаечным ключом (только предварительно перекрывают вентилем воду).
Других неполадок в смывном бачке не бывает.
Как заменить смывной бачок
Перед демонтажем неисправного смывного бачка предварительно перекрывают вентилем (рис. 23) подачу холодной воды к нему. После этого отвинчивают накидным гаечным ключом гайку (накидную) подводки и отсоединяют ее от поплавкового клапана (рис. 23). Далее отвинчивают винты крепления (рис. 23) и отсоединяют резиновую трубку (рис. 23). После выполнения перечисленных выше операций смывной бачок снимают с полочки унитаза и устанавливают новый, повторяя необходимые действия в обратном порядке (привинчивание к полочке унитаза винтами – подсоединение резиновой трубки – монтаж гибкой подводки при помощи накидной гайки с обмазкой резьбы).
Профилактика смывного бачка
В процессе эксплуатации керамического смывного бачка (пластмассового или металлического) необходимо периодически проводить профилактику его внутренних составных частей. Для этого внутрь смывного бачка заливают теплую воду со стиральным порошком (или содой кальцинированной) в виде раствора – на 3–4 л теплой воды берут 1 ст. л. стирального порошка (или соды кальцинированной). Перед профилактической очисткой смывного бачка вентилем перекрывают подачу воды к нему, а из бачка сливают воду.
