Из книги вы узнаете о квартирном сантехническом оборудовании, а также о системах автономного водоснабжения, отопления и канализации частного дома или коттеджа. Вас ждет профессиональное раскрытие темы, сопровождающееся большим количеством детализированных рисунков.
Данное практическое руководство адресовано как домашним умельцам, так и профессиональным сантехникам и теплотехникам, и позволит самостоятельно производить необходимые ремонтные и профилактические работы на указанном оборудовании.
Сантехника: выбираем и подключаем самостоятельно - читать онлайн бесплатно ознакомительный отрывок
Интервал:
Закладка:
К раковинам и мойкам, имеющим отверстие для установки смесителя, подходит смеситель, изображенный на рисунке 19. Такие смесители сантехники называют «елочкой», этот вид самый простой и дешевый. На рисунке 19 показаны смесители, предназначенные только для моек и раковин-умывальников.
Как установить смеситель
Установка смесителя зависит от конструкции раковины и мойки. Если в раковине и мойке имеется «гнездо» (отверстие) для смесителя, то при этом применяется крепежная гайка с резиновой прокладкой: смеситель устанавливается в гнездо раковины или мойки и фиксируется гайкой с прокладкой. Крепежная гайка и прокладка входят в комплект смесителя. После установки смесителя в раковине или мойке к нему крепится гибкая подводка горячей или холодной воды. Если смеситель рассчитан на крепление к стене, то в его комплект должны входить соответствующие элементы крепежа. Аналогично комплектуются смесители, устанавливаемые на поверхности подставки-тумбочки. При выборе раковины или мойки необходимо сразу определить, как на них устанавливается смеситель. Смесители, изготовленные российскими предприятиями, имеют инструкции по их установке с описанием каждого конкретного варианта и всех крепежных деталей к ним.
Как устранить возникающие неполадки в смесителях
Неполадки в смесителях бывают разной сложности и зависят от их конструкции, качества и условий эксплуатации (т. е. чем чаще пользуются смесителем, тем чаще возникают различные неполадки). Неполадки, в частности, нередко возникают от приложения к вентильным головкам большой физической силы, пуска горячей воды под большим напором (как говорят, на полную мощность давления). При этом резко возрастает нагрузка на запорное устройство смесителя. Мелкие неполадки в смесителях в основном связаны с маховичками, рукоятками переключения, вставками-указателями вентильных головок.
Мелкие неполадки – это прокручивание вхолостую маховичка, т. е он крутится, но вентильная головка воду не подает. Это обычно связано с нарушением соединения маховичка с головкой. В этом случае применяют подмотку и герметик. Вставки-указатели «закрыто – открыто» слетают с маховичка из-за ослабления винта. При этой неполадке необходимо смазать резьбовую часть крепежного винта герметиком и установить на прежнее место.
Мелкая неполадка с рукоятками переключения также обусловлена ослаблением резьбового соединения. И в этом случае такая неполадка устраняется применением подмотки – небольшой пряди сантехнического льна и герметика.
Все указанные детали, имеющиеся в российских смесителях, продаются в магазинах сантехники. С импортными смесителями ситуация сложнее (чаще всего их просто меняют целиком). Устранение мелких неполадок в смесителях отечественного производства не представляет большой сложности и производится на основании инструкции к ним (в инструкциях или техническом паспорте имеется чертеж-схема устройства смесителя с подробным описанием).
Как поменять прокладки и устранить течь крана (вентильной головки) смесителя
Основная неполадка, возникающая в смесителях, – это течь крана (по бытовому выражению), или вентильной головки (по терминологии сантехников). Так называемая течь крана при его закрытом положении свидетельствует о том, что в нем (т. е. в вентильной головке, рис. 7) повреждены резиновые прокладки (или кожаные, или паронитовые).
В этом случае необходимо заменить прокладку, т. е. демонтировать вентильную головку (или кран – рис. 20).
Для этого при помощи накидного гаечного ключа свинчивается вентильная головка (предварительно перекрывается подача воды от стояка, и горячей, и холодной). После демонтажа вентильной головки смесителя, применяя отвертку, освобождают две прокладки – одну внизу и вторую в верхней части (рис. 7).
У кранов (рис. 20) имеется только одна прокладка – резиновая или кожаная. Такие краны рассчитаны только на холодную воду и смесителями не являются.
На рисунке 19 показан простой кран, применяющийся для писсуаров настенных. Как видно, кран значительно отличается от вентильной головки – имеет более простое устройство.

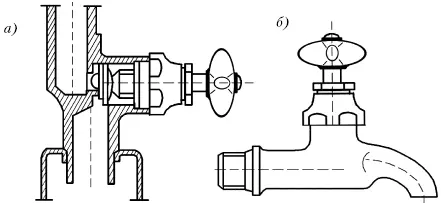

Рис. 20. Виды кранов: а) для настенных писсуаров; б) простой водоразборный кран для холодной воды
Сифоны, выпуски переливы, их виды и назначение
Санитарно-технические бытовые приборы оборудуются гидравлическими затворами (так называемыми сифонами), предотвращающими проникновение вредных для здоровья людей газов из канализации в жилые помещения дома или квартиры.
Высота гидрозатвора (слоя воды) в сифоне должна быть не менее 50–60 мм, причем вода в нем находится постоянно, меняясь только при смывах из бачка (смывного) или из смесителей (при пользовании раковиной-умывальником или мойкой). Гидравлический затвор предусмотрен в конструкции унитаза, где сифон не устанавливается. Для непосредственного отведения сточной воды из ванн, моек, раковин-умывальников душевых поддонов, биде (это гигиенический душ) применяют водосливную арматуру, которая состоит их выпусков, переливов, сифонов (рис. 21).
Российские предприятия изготавливают следующие виды сифонов:
1) сифон бутылочный пластмассовый с выпуском и вертикальным или горизонтальным отводом для раковин-умывальников (тип СБПУ – обозначены в техническом паспорте);
2) то же для моек (тип СБПМ);
3) то же для моек на два отделения;
4) сифон бутылочный (тип СБП2М) пластмассовый с латунным выпуском и вертикальным или горизонтальным отводов для моек (тип СБПВсЛМ);
5) сифон бутылочный латунный с выпуском и горизонтальным отводом для раковин-умывальников (тип СБЛУ);
6) сифон двухоборотный пластмассовый с выпуском для раковин-умывальников (тип СДП);
7) то же для моек (тип СДПМ);
8) сифон двухоборотный пластмассовый с латунным выпуском для раковин-умывальников (тип СДПВсЛУ);
9) то же для моек (тип СДПВсЛМ);
10) сифон прямой пластмассовый с выпуском для раковин-умывальников (тип СПрПУ); 11)то же для моек (тип СПрПМ);
12) сифон прямой пластмассовый с выпуском и переливом для ванн и глубоких душевых поддонов (тип СПрПВН – рис. 21);
13) сифон прямой пластмассовый с выпуском для мелких душевых поддонов (тип СПрППМ – рис. 21);

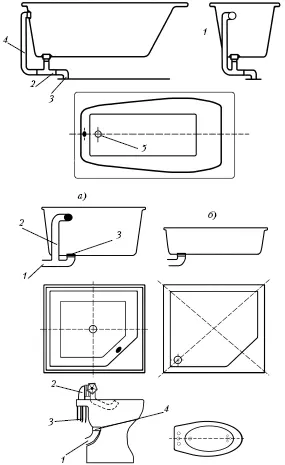

Рис. 21. Применение сифонов, выпусков и переливов. Ванна: 1 – ванна; 2 – сифон; 3 – труба канализационная; 4 – перелив; 5 – выпуск. Чугунные душевые поддоны: а – глубокий: 1 – сифон; 2– перелив; 3 – выпуск; б – мелкий. Биде: 1 – сифон; 2 – смеситель; 3 – гибкая подводка воды; 4 – выпуск
