7) муфты резьбовые и гайки накидные (рис. 40) – используют для соединения труб в домовой сети водоснабжения;

8) отводы стальные (металлопластиковые или полипропиленовые) – устанавливаются при необходимости в наружной сети частного водоснабжения, в основном при переходе на разные уровни расположения трубопровода (сверху вниз или наоборот);

9) заглушки – применяются редко, их ставят обычно на одной стороне крестовин (фитингов) при разветвлениях на внешнем трубопроводе автономного водоснабжения; заглушки небольших размеров чаще всего устанавливают на чугунных отопительных радиаторах (в доме).

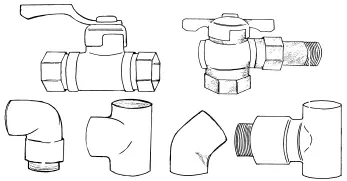

Рис. 40. Запорная арматура, фитинги и фланцы, применяемые при монтаже частного автономного водоснабжения. Запорная арматура: задвижки, вентили, краны, обратные клапаны, фитинги, фланцы, задвижка стальная нержавеющая, полно– и полупроходные краны, краны mini, клапан обратный в разрезе, заслонка-затвор, фланец, фланец, корпус клапана. Водоснабжение: кран, муфта и гайка накидные. Труба металлополимерная, полипропиленовая. Фитинги для монтажа систем холодного и горячего водоснабжения. Срок службы до 50 лет. Полный проход кран шаровой (КШ) на полдюйма (12,5 мм)

Для обеспечения нормального функционирования всей наружной части системы частного автономного водоснабжения в холодное время года (в том числе зимой) трубопровод, бак мембранный, задвижки защищают теплоизоляционными материалами – минераловатными плитами в сочетании с обвязкой (обмоткой), снаружи – гидростеклоизолом и оцинкованным стальным листом толщиной 0,55 мм. Трубопроводы частного водоснабжения от скважины или колодца прокладывают до дома в траншеях с устройством специальных железобетонных лотков или в скорлупах, изготовленных из жесткого пенополиуретана. При этом обеспечивают надежную защиту от промерзания.

Насосную станцию на скважине частного водоснабжения обычно ставят с углублением на 2–2,5 м, и над ней делают утепленную будку из монолитного железобетона с пенополиуретановой изоляцией толщиной 50–60 мм (или выполняют утепление жидким пенопластом, позволяющим покрывать поверхности любой сложной конфигурации, в том числе корпуса насосов, баков. После его нанесения на поверхность пенопласт затвердевает.

При организации системы автономного отопления частного дома индивидуальной застройки учитываются следующие факторы:

1) объем и напор (т. е. давление) подаваемой в дом холодной воды из колодца или скважины;

2) кислотность воды (рН) или ее минерализация (т. е. наличие в воде солей металлов, что обуславливает жесткость или мягкость воды). Высокая минерализация ведет к отложению солей на стенках отопительного оборудования (в том числе известкового налета). Для уменьшения высокой минерализации воды, поступающей в систему отопления, применяют специальные фильтры со сменными картриджами (рис. 44) или устанавливают накопительные баки с водоподготовкой перед подачей холодной воды в систему отопления. В этих баках воду доводят до нормальной кислотности рН = 5,5 путем добавления в нее специальных химреактивов, которые указываются в технических инструкциях к отопительным котлам и водонагревателям; 3) наличие или отсутствие рядом с частным домом газопровода или электролинии. При наличии указанных коммуникаций и для подключения к ним оформляют всю необходимую документацию для получения разрешения у соответствующих служб (в документации указываются общий объем отапливаемых помещений дома и мощность отопительного оборудования). При отсутствии газопровода и электролинии автономную отопительную систему частного дома выполняют в расчете на использование твердого (уголь, дрова) или жидкого (дизельное топливо – так называемая солярка) топлива, в этом случае отопительная система частного дома получается абсолютно автономной.

По свидетельствам некоторых владельцев частных домов индивидуальной застройки, в ряде районов России автономную отопительную систему выполняют комбинированной, сочетая газовую или электрическую с обычной печной на дровах или каминной (на дровах или древесном угле).

Такая комбинированная система автономного отопления делается вынужденно из-за постоянного роста тарифов на газ и электроэнергию (в основном) или для перестраховки на случай отключений по разным причинам (таким как аварии, ремонт, неплатежи потребителей).

Отопительные приборы системы отопления (в квартирах, коттеджах и частных индивидуальных домах) – конвекторы – создают конвекционный тепловой поток. Эти приборы объединены в одно понятие общим принципом теплопередачи тепла от теплоносителя (горячей воды или пара) воздуху помещения посредством оребренной одиночной трубы или группы труб.

Рис. 41. Газовые отопительные котлы

Конвекторы имеют определенные преимущества перед другими приборами отопления:

1) максимальную поверхность теплообмена при минимальных габаритах корпуса;

2) низкий уровень лучистого (инфракрасного) излучения от наружной поверхности стального кожуха, что позволяет снизить опасность рассыхания и деформации деревянной мебели в отапливаемом помещении;

3) гладкую наружную поверхность стального кожуха (они травмобезопасны);

4) легкий доступ к теплообменнику конвектора для очистки его от пыли;

5) низкую стоимость конвекторов отечественного производства относительно импортных;

6) простоту монтажа (конвектор крепится на кронштейнах к стене дюбелями);

7) продолжительный срок службы – более 30 лет;

8) элегантный дизайн корпуса конвектора (белую или светлых тонов эмаль);

9) низкую цену по сравнению с чугунными радиаторами (при одинаковых размерах и мощности теплоотдачи);

10) эффективный теплосъем с тонких многочисленных пластин, что практически полностью исключает вероятность их нагрева выше температур, рекомендованных гигиенистами (+60 °C); это позволяет избежать возникновения эффекта «сухой возгонки органической пыли», который в разной степени насыщен воздух жилых помещений. В специализированных магазинах по продаже оборудования для систем автономного отопления в настоящее время имеется большой ассортимент котлов, водонагревателей, насосов и разнообразной арматуры (рис. 41).

Рис. 42. Накопительные водонагреватели
