На рисунках 41, 42, 43 показаны основные, наиболее распространенные виды котлов, водонагревателей, насосов и арматуры.

1. Котлы отопительные газовые ДОН, КЧМ, «Аристон», «Протерм», имеющие одноконтурные или двух-контурные системы нагрева воды. Их мощность варьируется в пределах от 10 до 60 кВт, они удобны в эксплуатации и имеют долгий срок службы.

Рис. 43. Газовые проточные водонагреватели

2. Газовый отопительный навесной котел «PRO-THERM» оснащен пластиковым термостойким теплообменником для подготовки горячего водоснабжения с температурой воды +70 °C. Благодаря наличию пластикового термостойкого теплообменника он надежен в эксплуатации почти при любой кислотности воды – на нем не образуется известковый налет (рис. 44).

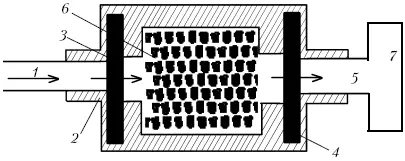

Рис. 44. Составные части фильтра для воды: 1 – подача холодной воды; 2 – фильтрующая сетка; 3 – магнитная сетка; 4 – фильтрующая сетка тонкой очистки; 5 – подача чистой холодной воды; 6 – шунгитовый накопитель примеси; 7 – отопительный агрегат

3. Накопительный водонагреватель электрический «AEG» имеет:

1) несколько групп нагрева с плавным регулированием температуры;

2) функцию защиты от замерзания в случае отключения электричества;

3) функцию быстрого нагрева;

4) специальное высококачественное термо– и химически стойкое эмалевое покрытие;

5) высокоэффективный магниевый анод для защиты накопительного бака от коррозии.

4. Накопительный электрический водонагреватель «Electrolux» имеет:

1) плоский дизайн;

2) бак емкостью от 10 л до 30 л; от 30 до 80 л; от 50 до 100 л; от 100 до 200 л и от 200 до 500 л (в зависимости от модели этого класса);

3) раздельные нагревательные элементы, не имеющие прямого контакта с водой;

4) датчик температуры с предохранителем от перегрева;

5) регулятор температуры от +30 до + 70 °C;

6) экономичный режим нагрева воды.

5. Водонагреватели газовые и электрические российского и импортного исполнения.

6. Газовый проточный водонагреватель «AEG» имеет:

1) два режима мощности нагрева;

2) терморегулятор на передней панели;

3) повышение температуры в интервале от +25 до +50 °C.

7. Газовый проточный водонагреватель «Valliant» имеет:

1) микропроцессорную систему управления;

2) двухцветный жидкокристаллический дисплей с подсветкой;

3) возможность работы с предварительно нагретой водой.

8. Чугунный газовый котел «Гризли» имеет:

1) высокий КПД (коэффициент полезного действия) – более 90 %;

2) мощность 150 кВт, что позволяет устанавливать его в системах автономного отопления в частных домах или коттеджах, имеющих общий объем помещений от 250 до 500 м 3;

3) высокую надежность и длительный срок службы.

9. Чугунный газовый котел «Медведь» имеет:

1) высокий КПД – 94 %;

2) мощность 50 кВт;

3) высокую надежность и длительный срок службы; предназначен для установки в системы автономного отопления в частных домах или коттеджах, имеющих общий объем помещений от 170 до 250 м 3.

10. Навесные газовые котлы «Рысь» имеют:

1) высокий КПД – 95 %;

2) мощность от 30 до 50 кВт;

3) теплообменник из нержавеющей термо– и химически стойкой стали рассчитан на систему автономного отопления в частных домах (коттеджах) индивидуальной застройки с общим объемом помещений от 120 до 170 м 3.

Кроме перечисленных выше котлов и водонагревателей, для систем автономного отопления частных домов с общим объемом помещений от 100 до 120 м 3применяются газовые емкостные проточные водонагреватели типа АОГВ, АГВ и ВПГ-20-1-2-П. Из них наиболее распространены емкостные проточные газовые водонагреватели АГВ, работающие по принципу нагрева воды в емкости без применения принудительной циркуляции (т. е. без подкачки воды циркуляционным насосом), при этом допускается отбор горячей воды для бытовых нужд. Водонагреватель типа АГВ имеет следующие технические характеристики:

1) тепловая нагрузка 6 кВт;

2) теплопроизводительность – 5 кВт;

3) время начального нагрева воды до температуры +90 °C – от 60 до 70 мин;

4) интервал настройки нагрева воды – от +40 до +90 °C;

5) площадь отапливаемых помещений – до 40 м 2(модель АГВ-120 ДТ обогревает помещения площадью от 40 до 100 м 2, имеет мощность 11 кВт);

6) диаметр кожуха – 420 мм;

7) высота аппарата – 1250 мм;

8) масса – 75 кг.

Для подкачки воды и создания нужного напора (давления) в системе автономного отопления при установке отопительных котлов большой мощности (а также водонагревателей) любых типов используются специальные насосы, одинарные с сухим или мокрым ротором. Одинарный насос с сухим ротором имеет рабочий проход (диаметр) от 32 до 80 мм, рассчитан на давление от 1 до 1,6 МПа, перекачку воды и водогликолевой смеси (антифриза) с температурой от +10 до +120 °C. Одинарный насос с мокрым ротором имеет рабочий проход от 1 дюйма до 1,25 дюйма; рассчитан на давление 1 МПа, перекачку воды и водогликолевой смеси с температурой от +10 до +110 °C. Кроме указанных выше насосов, применяются так называемые диагональные насосы типа ЦНИПС, предназначенные для создания циркуляции горячей воды в автономных системах водяного отопления при давлении воды до 0,6 МПа. Их устанавливают непосредственно на трубопроводе без отводной линии.

Для питания отопительных котлов и водонагревателей любых типов с малой теплопроизводительностью и перекачки (т. е. для подкачки) воды температурой до +105 °C применяются центробежно-вихревые насосы марки 2,5 ЦВ.

Очень часто для подкачки и откачивания воды в системах водяного отопления, а также для опрессовки систем автономного отопления используются малогабаритные ручные насосы типа БКФ – поршневые одноцилиндровые двойного действия.

Неизменно большим спросом в российской глубинке пользуются малолитражные котлы типов КЧМ-1 и КЧМ-2 (чугунные), предназначенные для систем автономного отопления в домах индивидуальной застройки, с использованием твердого топлива в виде угля, брикетов и дров. Указанные котлы продаются в собранном виде.

Котел чугунный КЧМ-1 имеет следующие технические характеристики:

1) площадь поверхности нагрева – от 1,3 до 3,7 м 2;

2) теплопроизводительность – от 16 до 50 кВт;

3) коэффициент полезного действия при сжигании угля антрацита марки АО – от 75 до 80 %;

4) число секций – от 4 до 10;

5) емкость – от 27 до 47 л;

6) массу – от 230 до 430 кг;

7) длину – от 350 до 850 мм;

8) ширину – 450 мм;

9) высоту – 1050 мм;

10) требуемое разрежение за котлом – от 10 до 20 Па (создается ручным насосом БКФ).

Почти во всех районах России большим спросом пользуются водогрейные колонки, предназначенные для обычных частных бань (семейных), возводимых недалеко от дома (или коттеджа) индивидуальной застройки. Эти колонки работают на твердом топливе – дровах или брикетах из опилок, древесной стружке. Российские заводы изготавливают водогрейные колонки следующих типов: КВЭ-1 – с эмалированным стальным водяным баком и чугунной топкой; КВЦ-1 – с оцинкованным водяным баком и чугунной топкой; КВЭ-2 – с эмалированным стальным баком и встроенной стальной топкой. Водогрейные колонки для бань типов КВЭ-1 и КВЦ-1 имеют следующие технические характеристики:
