Л. Кащеев - Американские подводные лодки от начала XX века до Второй Мировой войны

Первую задачу в начале войны предстояло решать с помощью 0,5-дюймового (12,7-мм) пулемета с водяным охлаждением, смонтированном на площадке рубки. Сомневаясь в эффективности подобных систем, подводные лодки стали вооружать 20-мм автоматами Oerlikon и 40-мм Bofors. Огневая мощь безусловно возросла, но надежды отбиться из такой зенитки от нескольких самолетов выглядели слишком оптимистично, хотя авиация в конце войны у японцев была уже не та, что в начале. К 1945 году «в моду» вновь вошли 12,7-мм пулеметы, правда, теперь «сухопутные» – с воздушным охлаждением, убиравшиеся внутрь корпуса при погружении.

Учебные стрельбы из 3" орудия (в боевой обстановке весь расчет орудия одевал каски).

5"/25са1 орудие.

20mm Oerlikon.

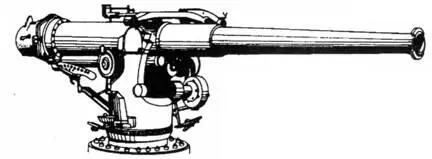

4"/50cal орудие.

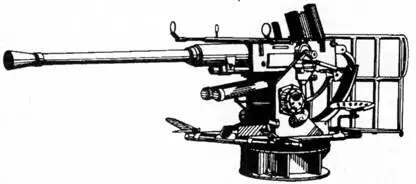

40mm Bofors.

12,7мм пулемет с кожухом водяного охлаждения на ПЛ «Silverside». Фото 1942 года.

12,7мм пулемет воздушного охлаждения. При погружении пулеметы снимались и убирались внутрь лодки.

Артиллерийское вооружение хорошо зарекомендовало себя на немецких подлодках в Первую мировую. Пушки американских субмарин в начале Второй мировой войны имели явно недостаточный калибр – 3 дюйма. При расстреле транспортов лодке приходилось долго находиться на поверхности и тратить много снарядов. Постепенно 3 дюйма сменились на 4, потом на 5.

Лодки «Gato» и «Balao» оканчивали войну, вооруженные 5" орудием в носовой части палубы, 20-мм Oerlikon на балконе, 40-мм Bofors в кормовой части и парой переносных 12,7-мм пулеметов. Хотя вариантов размещения вооружения было несколько…

Мины, которые можно было ставить из торпедных аппаратов, появились в Германии в 1916 году. Оценив значимость такой идеи еще в 1921 году, флот США начал разработку якорной контактной мины торпедного калибра 21 дюйм. Созданный образец получил наименование Мк-10. Взрыватель – гальваноударный. Мина состояла на вооружении до середины 1950-х годов. Выпускали модели для постановки с воздуха, с торпедных катеров, модель 3 имела магнитный взрыватель и т.д. Основной плюс мины – весьма долгий срок боевой службы, но глубина постановки ограничивалась длиной минрепа.

Несколько позже начата разработка донной неконтактной мины (магнитной) на базе немецкой мины типа S с зарядом 1000 фунтов тринитротолуола. Мина выполнялась в цилиндрическом алюминиевом корпусе и просто выстреливалась из торпедного аппарата. Оружие получило название Мк-12. Удачно сконструированный образец только в 1957 году был признан устаревшим и снят с вооружения. У данной модели самым слабым местом был гарантийный срок жизнедеятельности аккумулятора – 90 дней. Правда, этот срок сильно зависел от местных условий и мог изменяться в сторону увеличения. Известен случай возможного подрыва на мине Мк-12 через 23 месяца после постановки. Хотя, конечно, сравнительно небольшой период работы электрооборудования снижал боевую ценность. Чтобы закончить о лодочных минах, следует отметить, что в 1945 году на вооружение приняли новый образец с приборами срочности и кратности, неконтактным взрывателем и т. д. Вес взрывчатки в мине Мк-17 увеличился до 1375 фунтов (623,7кг), но применить её в боевых условиях не успели.

Пока другие флоты для увеличения ограниченного обзора с подводных лодок экспериментировали с самолетами, US NAVY поставил перед разработчиками противоположную задачу. В начале 1930-х годов проектный институт NRL (Naval Research Laboratory), сотрудничая с другими проектными и производственными подразделениями ВМФ, разрабатывал техническое устройство для направленного излучения радиоволн и приема сигналов, отраженных от цели. Это устройство получило название «Radio Detecting and Ranging», вскоре сокращенное до Radar. В конце 1938 года первый опытный образец смонтировали на линейном корабле «New York». Радар оказался громоздким и весьма ненадежным, но работоспособным. Начался процесс поэтапного совершенствования конструкции. С мая 1940г. новые, более компактные и надежные образцы стали устанавливаться на корабли основных классов.

Субмарины в этом списке были далеко не в первых рядах. Тем не менее в конце 1941г. поисковые зенитные локаторы уменьшились до таких размеров, что их размещение стало возможно на подводных лодках. Первым типом «лодочного» радара стал SD, локатор ненаправленного излучения с 6-10-мильным радиусом. Его достаточно мощное излучение, могло приниматься радиопеленгаторами противника. Тем не менее, это была огромная помощь в обнаружении самолетов – главных противников подводных лодок. Субмарина SS-179 «Plunger» вышедшая из Перл-Харбора 13.12.1941, имея на борту одну из первых радарных установок, стала первой американской подлодкой, испытавшей свой радар в боевом походе. Вскоре, по мере возможности, и другие подлодки стали оснащаться локаторами SD.

Только совсем небольшое число подлодок получили полный комплект радиолокационных антенн, как показанная на фото «Mingo», 17.06.1945г. Зенитный радар SS последних лет выпуска заменил прямоугольную антенну SD большой овальной, предстваленной на снимке. Подъемная антенна теперь использовалась для дальней связи и заменила штыревую антенну, которая прежде использовалась для дублирования SD.

Ранний вариант SD

Поздний вариант SD

Ранний вариант SJ

Поздний вариант SJ

SS
