Л. Кащеев - Американские подводные лодки от начала XX века до Второй Мировой войны

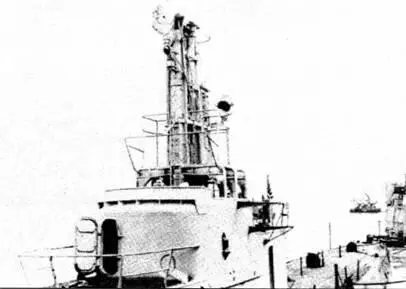

ПЛ «Searaven» оснащена системой антенн, характерной для середины войны. На лодке установлена поздняя овальная антенна радара SJ, а на заднем плане видны тонкие антенны SD. Также видны 3 постоянно поднятые штыревые антенны. Та, что спереди – для SPR-1, средняя – для VHF и кормовая – для IFF. Снимок от 6 февраля 1945 года.

Радиоантенна

Гидрофон JP

В июле 1942-го SS-231 «Haddock» получила радары следующего поколения – SJ, установку для обнаружения надводных кораблей. Это позволило вести определение одновременно азимута (направления) и дистанции до цели на поверхности воды с точностью, допускающей стрельбу торпедами по данным SJ с хорошими шансами на успех. По мере того, как первые образцы были испытаны и откалиброваны, а операторы РЛС соответствующим образом обучены, командиры-подводники и впрямь поверили, что с помощью радаров они могут ориентироваться в обстановке за пределами человеческого зрения.

В сентября 1943 г. лодка SS-279 «Snook» первой была оборудована новым типом радара с круговым индикатором с радиальной разверткой. На нем в легкодоступной форме отображалась обстановка с азимутами и расстояниями. Этот новый экран, названный PPI (Plan Position Indicator – индикатор позиционного проецирования), заменил прежние индикаторы, отображавшие информацию о цели как импульсную отметку на горизонтальной шкале. Экраны PPI сделали результаты радиолокации доступными всем.

В ходе войны радары постоянно совершенствовались. Внедренная в начале модель SD постепенно была заменена типом SS. Радар превратил американские лодки в грозное оружие, способное видеть в темноте и в непогоду, сохранив немало жизней американских подводников.

На фоне успехов радиолокации как-то «затерялись» достижения гидролокации. Но сонары также улучшались, и модель FM конца войны могла уже почти безопасно проводить американские лодки по минным полям.

Гидролокаторы могли обнаруживать якорные мины на расстояниях до 3,5 каб. По утверждению американских специалистов, их гидролокатор работал более скрытно, чем английский «Asdic», и позволял точно отличать якорные мины от других подводных объектов.

Был случай использования американцами ПЛ для разведки минных заграждений на подходах к побережью Японии в целях обеспечения безопасного маневрирования своих надводных кораблей в этом районе. С его помощью 13-14 марта 1945 года SS-282 «Tunny» обнаружила в Восточно-Китайском море 222 якорные мины японцев. Несмотря на это, на японских минах погибло несколько подводных лодок США.

13.08.1944 американская лодка SS-250 «Flier», следуя в надводном положении, подорвалась на мине и затонула в проливе Балабак. Спастись удалось 13 офицерам и матросам. Этот пример подрыва мало связан с гидролокатором, зато следующий – непосредственно по теме данной главы. 7.11.1944 японский сторожевой корабль отметил подводный взрыв в пределах минного заграждения у о.Хоккайдо в районе патрулирования подводной лодки SS-218 «Albacore». Эта лодка пропала без вести. Вероятно, она подорвалась на мине и затонула.

ПЛ потопл. судов тоннаж

SS-222 Bluefisli 12 50.839

SS-291 Crevalle 9 51.814

SS-260 Lapon 1 1 53.443

SS-257 Harder 16 54.002

SS-239 Whale 9 57.716

SS-254 Gurnard 10 57.866

SS-229 Flying Fish 15 58.306

SS-213 Greenling 15 59.234

SS-230 Finback 13 59.383

SS-281 Sunfish 16 59.815

SS-311 Archerfish 2 59.800

SS-238 Wahoo 20 60.038

SS-223 Bonefish 12 61.345

SS-208 Gray back 13 61.655

SS-266 Pogy 16 62.633

SS-283 Tinosa 16 64.655

SS-200 Tresher 17 66.172

SS-287 Bowfin 16 67.882

SS-19S Sealion 1 1 68.297

SS-211 Gudgeon 12 71.047

SS-304 Seahorse 19 71.564

SS-197 Seawolf 18 71.609

SS-199 Tautog 25 71.641

SS-217 Gardfish 19 72.424

SS-279 Snook 17 75.473

SS-259 Jack 15 76.687

SS-228 Drum 15 80.580

SS-237 Trigger 18 86.552

SS-411 Spadefish 21 88.091 + 17.05.45 «Трансбалт»

SS-236 Silversides 23 90.080

SS-306 Tang 24 93.824

SS-220 Barb 17 96.628

SS-269 Rasher 18 99.901

SS-249 Flasher 21 100.231

Подводные лодки США на Тихом океане были сведены в два соединения: подводные силы Тихоокеанского флота и подводные силы Азиатского флота – с соответствующими командующими и штабами. В начале 1942г. подводные силы Азиатского флота были подчинены командующему подводными силами Тихого океана. На Атлантическом ТВД подводные лодки США были сведены в подводные силы Атлантического флота.

Штабы подводных сил включали отделы оперативного планирования, разведки, боевой подготовки и кадров. В составе штабов были научно-исследовательские группы, вырабатывавшие рекомендации по выбору наивыгоднейших дистанций залпа, углов растворения торпед в залпе, тактики ПЛ, приводящих к наибольшим потерям противника. Эти рекомендации не реже раза в месяц публиковались в «Бюллетене подводника».

Подводные лодки «Grouper» и «Сего» представляют 2 варианта типичных лодок типа «Gato» 1945 года.

На фото вверху: У лодки-ветерана «Grouper» (11 патрулирований) 5-дюймовая пушка размещена пред рубкой, 40-миллиметровые автоматы Bofors на «балконе» и на мостике.

На фото внизу: Лодка «Сего» в 1945 году. 5" орудие позади рубки, 40-мм автомат на «балконе». Видны антенны SS и SJ радаров.

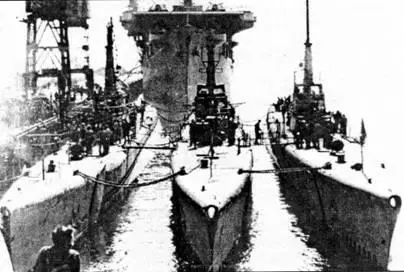

Три американские лодки в гавани Окленда в 1945 году. Слева – направо: «Cabrilla», «Bluefish» и «Cod».

Связь с лодками, находящимися в море, осуществляли командные пункты. На них имелись карты, с нананесенными местами и маршрутами ПЛ, а также данные обстановки, полученные по радио от ПЛ и других сил. С командных пунктов по радио на лодки передавались данные обстановки, приказы командующего, информация о поощрениях отличившихся. Но на донесения подводных лодок командные пункты часто несвоевременно давали квитанции о приеме их радиограмм (задержки доходили до 1 часа и более), что вынуждало лодки подолгу находиться над водой. Эффективной воздушной разведки у американцев не было.

Для обеспечения взаимодействия между ПЛ, надводными кораблями и авиацией американцы создали зональную систему. Были определены зоны:

1-я – для небоевой деятельности ПЛ и 2-я – коридоры безопасности ПЛ (в этих зонах атаковать подводные лодки запрещалось, кроме случаев однозначного опознавания противника);
