Примечание . Позиция 17 показана условно.

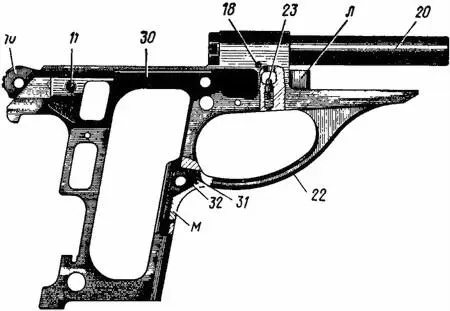

Рис. 3.Ствол с рамкой:

10 — курок 1-20; 11 — ось курка 1-21; 18 — ось 1–1; 20 — ствол 1–6; 22 — спусковая скоба 1-10; 23 — фиксатор 1–9; 30 — рамка 1–7; 31 — ось 1–1; 32 — пружина скобы 1-11; л — выступ скобы; м — специальное плечо

В задней части рамки установлен на оси 11 свободно поворачивающийся курок 10. Ось курка завальцована в рамке.

Основание рукоятки рамки служит для помещения магазина и крепления рукоятки. Оно имеет боковые окна (правое и левое) для уменьшения массы пистолета; нижнее окно служит для вставления магазина.

5.2. Ударно-спусковой механизм

Ударно-спусковой механизм состоит из курка, тяги курка, спускового крючка в сборе и шептала с пружиной.

5.2.1. Курок

Курок (рис. 2 и 4) служит для нанесения удара по ударнику. Он имеет: вверху — головку н (рис. 4) с насечкой для взведения курка рукой и отверстие п для уменьшения массы курка; спереди — выем р для прохода выступа предохранителя 12 (рис. 2); в средней части — отверстие с (рис. 4) для оси курка, цапфы т для направления курка в рамке и штифт 9 курка, взаимодействующий с тягой курка; внизу — предохранительный зуб г , боевой зуб е, зуб самовзвода в, клиновидный выступ а, паз у для помещения верхней части тяги 5 курка (рис. 5); внутренний выем ф для помещения задней части спусковой тяги 29 (рис. 2) и ребро х (рис. 4) для обеспечения разобщения зуба спусковой тяги с зубом самовзвода курка при производстве стрельбы с самовзвода.

Рис. 4.Курок в сборе:

9 — штифт курка 1-21; 10 — курок 1-20; а — клиновидный выступ; в — зуб самовзвода; г — предохранительный зуб; е — боевой зуб; н — головка курка; п — отверстие; р — выем; с — отверстие; т — цапфы; у — паз; ф — внутренний выем; х — ребро

Штифт 9 курка (рис. 2 и 4) служит для упора и фиксации тяги 5 курка при передаче усилия от боевой пружины 4 (рис. 2) к курку. Штифт курка от выпадения завальцован с двух сторон.

5.2.2. Тяга курка в сборе

Тяга курка в сборе (рис. 5) состоит из тяги 5 курка, боевой пружины 4 и защелки 3 магазина.

Тяга 5 курка служит для направления и передачи усилий от боевой пружины к курку. Тяга курка вверху имеет выемку ц , которой она упирается в штифт курка, и выступ ч для обеспечения автоматического поворота курка назад («отбоя») до момента заскакивания за выступ в 1 шептала 8 (рис. 7) после прекращения стрельбы; на нижнюю часть тяги курка надеты боевая пружина 4 и защелка 3 магазина (рис. 5).

Боевая пружина 4 служит для приведения в действие курка и защелки магазина.

Защелка 3 магазина предназначена для удержания магазина в окне рамки пистолета и для фиксации стопора 2 (рис. 2) в поперечном направлении. Защелка магазина закреплена развальцованным нижним концом тяги курка. Она имеет выступ б (рис. 5) для фиксации стопора, выступ ш для удержания магазина и насечку а для поворота защелки рукой.

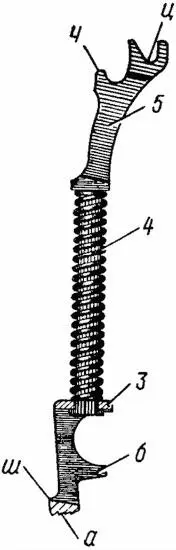

Рис. 5.Тяга курка в сборе:

3 — защелка магазина 1-15; 4 — боевая пружина 1-14; 5 — тяга курка 1-13; а — насечка; б — выступ; ч — выступ "отбоя"; ш — выступ; ц— выемка

5.2.3. Спусковой крючок в сборе

Спусковой крючок в сборе (рис. 6) служит для спуска курка с боевого взвода и для взведения курка.

Спусковой крючок в сборе состоит из собственно спускового крючка 28 , соединенного осью 25 со спусковой тягой 29 , и пружины 26 спуска.

Спусковая тяга служит для спуска курка с боевого взвода и взведения курка при нажиме на хвост спускового крючка. Спусковая тяга имеет разобщающий выступ к , при помощи которого при движении затвора назад спусковая тяга опускается вниз и расцепляется с шепталом; предохранительный зуб и, посредством которого при включенном предохранителе застопоривается спусковая тяга в заднем положении; в задней части зуб д для поворота шептала вперед при спуске курка с боевого взвода; зуб ы для поворота шептала вперед при производстве выстрела самовзводом; выступ э , которым спусковая тяга опирается о клиновидный выступ а курка (рис. 4); зуб ю (рис. 6), взаимодействующий с зубом самовзвода курка в (рис. 4) при производстве выстрела самовзводом.

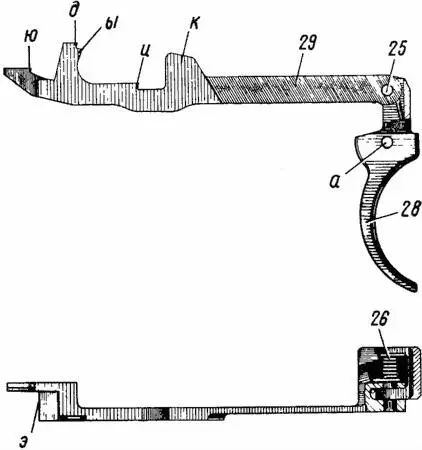

Рис. 6.Спусковой крючок в сборе:

25 — ось тяги 1-19; 26 — пружина спуска 1-17; 28 — спусковой крючок 1-16; 29 — спусковая тяга 1-18; а — отверстие; д — зуб; и — предохранительный зуб; к — разобщающий выступ; э — выступ; ю — зуб самовзвода; ы — зуб

Пружина 26 спуска (рис. 6) служит для возвращения спускового крючка и спусковой тяги в исходное положение.

Пружина спуска имеет: слева — длинный конец, опирающийся о внутреннюю стенку спускового крючка, справа — загнутый короткий конец, входящий в выемку головки спусковой тяги.

Ось 25 спусковой тяги служит для взаимного соединения спускового крючка, спусковой тяги и пружины спуска.

Крепится ось посредством развальцовки левой стенки спускового крючка.

5.2.4. Шептало

Шептало 8 (рис. 7) служит для удержания курка на боевом и предохранительном взводах.

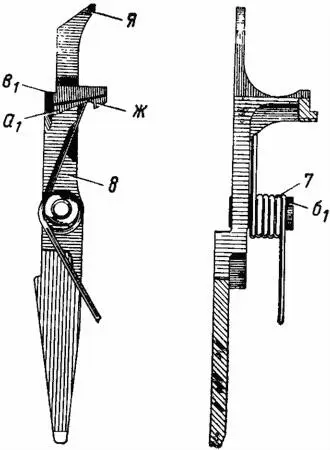

Рис. 7.Шептало с пружиной:

7 — пружина шептала 1–3; 8 — шептало 1–2; а 1— зуб; б 1 — цапфа; в 1 — выступ; ж — предохранительный зуб; я — носик

Шептало имеет: в верхней части — носик я , на который при включении предохранителя действует ребро ю 1 предохранителя (рис. 11) для поворота шептала, выступ в 1 (рис. 7) для удержания курка на боевом и предохранительном взводах; справа на консольной части — предохранительный зуб ж , блокирующий перемещение спусковой тяги вперед при включенном предохранителе посредством сцепления его с зубом и спусковой тяги (рис. 6), зуб а 1 (рис. 7), с которым спусковая тяга зацепляется зубом д (рис. 6) при стрельбе с боевого взвода и зубом ы — при стрельбе с самовзвода; в средней части — удлиненную цапфу б 1 (рис. 7), на которой устанавливается пружина шептала, отверстие для оси шептала. Нижний конец шептала служит для уравновешивания массы шептала относительно оси вращения.
