8.1. Положение сборочных единиц и механизмов до заряжания

Затвор находится в крайнем переднем положении и под действием возвратной пружины прижимается к казенному срезу ствола. Продольные выступы х 1 затвора (рис. 10) находятся в соответствующих пазах в задней части рамки.

Предохранитель включен (флажок предохранителя повернут вперед).

Курок под действием боевой пружины через тягу курка повернут в переднее положение. Выступ ш 1 предохранителя (рис. 11) блокирует дальнейший поворот курка вперед.

Шептало повернуто предохранителем вперед, и предохранительный зуб ж шептала (рис. 7) стоит впереди соответствующего зуба и спусковой тяги (рис. 6).

Затвор с рамкой заперт предохранителем (цилиндрическая часть предохранителя вошла в соответствующую выемку рамки пистолета).

Спусковой крючок повернут под действием пружины спуска и упирается верхней частью в заднюю стенку окна рамки.

Спусковая тяга находится в крайнем заднем положении, и зуб самовзвода ю спусковой тяги стоит сзади зуба в самовзвода курка (рис. 4) так, что при нажатии на спусковой крючок спусковая тяга несколько перемещается вперед и своим предохранительным зубом и (рис, 6) сцепляется с предохранительным зубом ж шептала (рис. 7). При этом курок не взводится, но может иметь некоторый поворот назад.

Магазин вставлен в окно рамки и зафиксирован защелкой магазина. Подаватель находится вверху и прижимается под действием пружины подавателя к продольному выступу у 1 затвора (рис. 10).

8.2. Взаимодействие сборочных единиц и механизмов при заряжании

Для заряжания пистолета необходимо снарядить магазин патронами, вставить магазин в окно рамки, выключить предохранитель (повернуть флажок назад), отвести затвор в крайнее заднее положение и резко отпустить его.

При снаряжении магазина патроны ложатся на подавателе один на другой в один ряд, сжимая пружину подавателя. Подаватель под действием пружины поднимает патроны вверх, а верхний патрон прижимается к загнутым краям боковых стенок магазина.

При вставлении снаряженного магазина в окно рамки защелка магазина заскакивает за выступ а на стенке магазина (рис. 16) и удерживает магазин в рамке. Верхний патрон упирается в нижнюю плоскость продольного выступа у 1 затвора (рис. 10).

При выключении предохранителя (повернуть флажок назад) выступ ш 1 предохранителя (рис. 11) поворачивается; вниз и прекращает блокирование курка, ребро ю 1 левого паза предохранителя освобождает шептало, которое под действием пружины шептала поворачивается назад, и его выступ в 1 (рис. 7) становится под предохранительный зуб г курка (рис. 4); предохранительный зуб ж шептала (рис. 7) прекращает блокирование зуба и спусковой тяги (рис. 6) и таким образом дает возможность для поворота спускового крючка; цилиндрическая часть предохранителя выходит из углубления на левой стенке рамки, разъединяя затвор с рамкой.

При отведении затвора назад возвратная пружина сжимается; спусковая тяга опускается под действием затвора на ее выступ к (рис. 6) и разобщается с зубом а 1 шептала (рис. 7) и зубом самовзвода в курка (рис. 4); курок поворачивается и перемещает вниз тягу курка, сжимая боевую пружину, а правый клиновидный выступ курка дополнительно перемещает спусковую тягу вперед, ставя ее со спусковым крючком в исходное положение для производства выстрела; шептало под действием пружины шептала западает своим выступом в 1 (рис. 7) под боевой зуб е курка (рис. 4); подаватель под действием пружины подавателя поднимает патроны, верхний патрон фиксируется загнутыми краями боковых стенок корпуса магазина и становится впереди досылающей части продольного выступа у 1 затвора (рис. 10).

Перемещение затвора назад ограничивается выступом л спусковой скобы (рис. 3).

При отпускании затвора возвратная пружина посылает затвор вперед; затвор досылателем продвигает верхний патрон в патронник. Патрон, скользя по загнутым краям боковых стенок корпуса магазина и по скосу задней части ствола, входит в патронник и упирается в конус патронника. Канал ствола заперт затвором. Зацеп в 2 выбрасывателя (рис. 13) заскакивает в кольцевую проточку ф 2 гильзы (рис. 19).

Очередной патрон под действием пружины подавателя поднимается вверх до упора в нижнюю плоскость продольного выступа затвора; курок, освободившись от действия затвора, поворачивается несколько вперед и его боевой зуб зацепляется с выступом шептала.

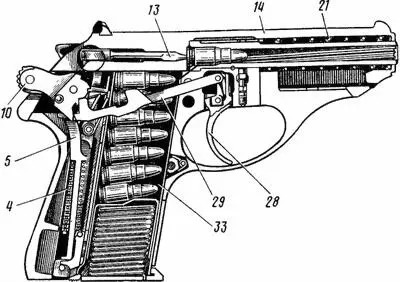

Рис. 20.Положение деталей и сборочных единиц перед выстрелом:

4 — боевая пружина; 5 — тяга курка; 10 — курок; 13 — ударник; 14 — затвор; 21 — возвратная пружина; 28 — спусковой крючок; 29 — спусковая тяга; 33 — магазин

Перемещение затвора вперед ограничивается задним торцом ствола. Пистолет готов к выстрелу (рис. 20).

8.3. Взаимодействие сборочных единиц и механизмов заряженного пистолета при включении предохранителя

При включении предохранителя (поворот флажка вперед) заряженного пистолета выступ ш 1 предохранителя (рис. 11) поворачивается вверх и встает на пути движения курка; цилиндрическая часть предохранителя заходит в углубление на левой стенке рамки и запирает затвор с рамкой; ребро ю 1 левого паза предохранителя поворачивает шептало вперед, освобождая его из зацепления с курком, и предохранительный зуб ж шептала (рис. 7) становится впереди соответствующего зуба и спусковой тяги (рис. 6); курок под действием боевой пружины через тягу курка поворачивается до ограничения о выступ ш 1 предохранителя (рис. 11); спусковая тяга поворачивается вверх и зуб ю самовзвода спусковой тяги (рис. 6) становится сзади зуба в самовзвода курка (рис. 4).

Если в этом положении выключить предохранитель (повернуть флажок назад), то пистолет будет готов к производству выстрела самовзводом.

8.4. Взаимодействие сборочных единиц и механизмов при выстреле

Для производства выстрела необходимо выключить предохранитель (повернуть флажок назад), взвести курок и нажать на спусковой крючок.

При выключении предохранителя (поворот флажка назад) взаимодействие частей и механизмов пистолета происходит, как описано в п. 8.2.

При взведении курка тяга курка перемещается вниз, сжимая боевую пружину; правый клиновидный выступ курка перемещает спусковую тягу вперед, ставя ее и спусковой крючок в исходное положение; шептало под действием пружины шептала западает своим выступом в 1 (рис. 7) под боевой зуб е курка (рис. 4). Пистолет готов к выстрелу.
