Пружина шептала служит для возвращения шептала в исходное положение и прижатия его к курку. Пружина шептала имеет левый и правый концы, которые соответственно опираются в выемку шептала и паз рамки.

5.3. Останов

Останов 19 (рис. 2, 8) служит для удержания затвора в заднем положении по израсходовании всех патронов из магазина и, кроме того, выполняет работу по отражению гильз и патронов при перезаряжании.

Рис. 8.Останов:

г 1 — цапфа; д 1— выступ; ж 1 — отражающий выступ; и 1— выступ; к 1 — выступ

Останов имеет: в передней части — выступ к 1 (рис. 8), на который действует пружина 24 останова (рис. 2) через фиксатор 23 , находящийся в рамке, и прижимает останов к рамке, удерживая его в этом положении при стрельбе; в средней части — цапфу г 1 (рис. 8), являющуюся осью вращения останова, выступ д 1 для ограничения поворота останова при удержании затвора на останова; в задней части отражающий выступ ж 1 и выступ и 1, на который действует соответствующий выступ м 2 подавателя 34 (рис. 16) по израсходовании всех патронов из магазина.

5.4. Возвратная пружина

Возвратная пружина 21 (рис. 2, 9) служит для возвращения затвора в переднее положение после выстрела.

Рис. 9.Возвратная пружина:

л 1 и м 1 —витки

Пружина имеет с одной стороны крайний виток л 1 (рис. 9) меньшего диаметра по сравнению с другими витками, которым она надевается на ствол при сборке и удерживается на стволе при разборке пистолета; с другой стороны — крайний виток м 1 большего диаметра по сравнению с другими витками, которым она упирается в поперечную кольцевую стенку затвора.

5.5. Затвор

Затвор (рис. 10) служит для досылания патрона из магазина в патронник, запирания канала ствола при выстреле, извлечения и удержания гильзы (патрона), разобщения спусковой тяги и взведения курка.

Рис. 10.Затвор:

12 — предохранитель 2–6; 14 — затвор 2–8; 15 — целик 2–9; 17 — выбрасыватель 2–3; З8 — упор выбрасывателя 2–2; 39 — пружина шарика 2–7; 40 — шарик б/н; а — флажок предохранителя; н 1— мушка; п 1— канал; р 1 — паз; с 1— окно; т 1— выем; у 1 — продольный выступ; ф 1 — паз; х 1 — продольные выступы

В передней части затвор имеет: мушку н 1 для прицеливания, отверстие для направления затвора по стволу; канал п 1 для размещения ствола с возвратной пружиной; поперечную кольцевую стенку для опоры переднего конца возвратной пружины.

В средней части затвор имеет: внутри — продольный канал, в котором размещается ударник 13 (рис. 2); справа сверху — паз р 1 (рис. 10) и гнездо, в которых размещены выбрасыватель 17 и упор 38 выбрасывателя с пружиной 37 (рис. 13), окно с 1 (рис. 10) для выбрасывания гильзы (патрона); внутри на правой стенке — выем т 1 для помещения разобщающего выступа к спусковой тяги (рис. 6); внутри снизу — продольные пазы для прохода верхней части магазина и выступа и 1 останова (рис. 8); продольный выступ у 1 (рис. 10) для досылания патрона и взведения курка.

В задней части затвор имеет: сверху — поперечный паз, в котором крепится целик 15 , под целиком — отверстие, в котором помещен подпружиненный шарик 40 , служащий для фиксации предохранителя 12 в крайних положениях, поперечное отверстие, в котором помещен предохранитель 12 , паз ф 1 для прохождения курка; внутри — продольные выступы х 1 для направления движения затвора по рамке. С обеих сторон корпуса затвора имеется насечка для удобства отведения затвора рукой.

Предохранитель служит для обеспечения безопасности обращения с пистолетом.

Предохранитель имеет цилиндрическую часть для установки в отверстии затвора и флажок а предохранителя для поворота предохранителя при включении и выключении. В середине цилиндрической части предохранитель имеет: вверху — два паза: узкий ц 1 (рис. 11) для помещения заднего конца ударника, широкий ч 1 для прохода ударника при разборке и сборке; сзади — предохранительный выступ ш 1, который блокирует курок от перемещения вперед при включении предохранителя, обеспечивая необходимый зазор между задним торцом ударника и ударной площадкой курка; слева от предохранительного выступа — вырез щ 1 для прохода курка вперед при ударе курка по заднему торцу ударника; внизу — площадку ы 1 , которая обеспечивает поворот курка при движении затвора назад; внизу слева — паз э 1 для помещения верхнего конца шептала и ребро ю 1 , которым при включении предохранителя шептало поворачивается вперед; внизу справа — паз я 1 для помещения правой стенки рамки при включенном предохранителе; сверху справа — два глухих отверстия, в которые входит подпружиненный шарик, фиксируя два крайних положения предохранителя.

Рис. 11.Предохранитель:

а — флажок; ц 1 и ч 1— пазы; ш 1— выступ; щ 1 — вырез; э 1 — паз; ю 1 — ребро; я 1 — паз; ы 1 — площадка

Ударник служит для нанесения удара по капсюлю патрона.

Ударник имеет: спереди — боек а 2 (рис. 12) с ограничительным конусом, определяющим выступание бойка относительно плоскости затвора; посредине — стержневую часть трехгранного сечения; задний конец имеет с двух сторон скошенные уступы б 2 , которыми ударник опирается о предохранитель.

Рис. 12.Ударник:

13 — ударник 2–5; а 2— боек; б 2 — уступы

Выбрасыватель служит для удержания гильзы (патрона) в затворе до встречи с отражательным выступом останова. Выбрасыватель имеет: зацеп в 2 (рис. 13), которым извлекается и удерживается гильза (патрон) при перезаряжании; цапфу ч 2 для соединения с затвором; скошенный уступ х 2 , к которому прижимается подпружиненный упор выбрасывателя, обеспечивая надежное соединение и действие выбрасывателя.

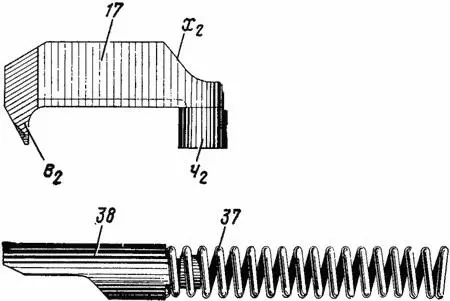

Рис. 13.Выбрасыватель, упор выбрасывателя с пружиной:
