Всесоюзный Оружейно-Пулеметный Трест - Описание автоматического пистолета Т. К.

В случае желания иметь в пистолетевместо 8, 9 патронов, следует, после постановки предохранителя насечкой назад, т. е. в сторону стрелка, вынуть магазин, в котором осталось только семь патронов и, введя в него еще один патрон, вновь вставить в рукоятку. Таким образом, в распоряжении стрелка будут в пистолете всего 9 патронов: 8 в магазине и 1 в патроннике.

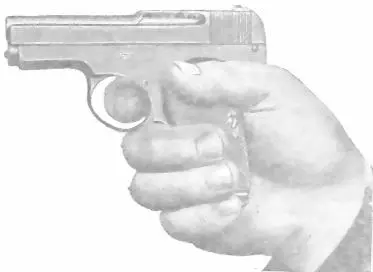

Для того, чтобы стрельба была меткой, пистолет необходимо держать правильно. Для этого следует охватить рукоятку пистолета всеми пальцами правой руки (рис. 12), за исключением указательного пальца, который накладывается на спусковой крючок первым суставом, т. е. указательный палец правой руки накладывается на спусковой крючок так, чтобы первый суставего лежал на спуске средней своей частью, или в крайнем случае (при большей длине пальцев) часть спускового крючка помещалась на второй фаланге (часть пальца между 1 и 2 суставами).

Рис. 12

Нажимать на спусковой крючок концом пальца или вторым суставом ни в коем случае не следует. Большой палец,находясь при этом по левую сторонурукоятки пистолета, должен быть направлен вперед, параллельно направлению ствола. Правильный спуск курка является самым важным действием в производстве меткого выстрела, и если стрелок при точном соблюдении правил держания пистолета будет спускать неправильно курок, то он даст неизбежные промахи.

Спуск курка при стрельбе из пистолета производится следующим образом: когда стреляющий начал прицеливаться, т. е. взял ровную мушку в прорези прицела и навел на цель, сейчас же следует затаить дыхание и в то же время плавно и ровно, т. е. не ускоряя и не замедляя, начинать нажимать указательным пальцем на спусковой крючок и производить этот нажим безостановочно до тех пор, пока не произойдет неожиданныйдля стрелка выстрел.

При несоблюдении этих правил стрельбы попадания в цель могут быть только случайными.

При стрельбе на скорость, не исключая и стрельбы по боевой цели, спуск курка производится точно таким же образом, но только все действия соответственно протекают в более короткий промежуток времени.

1. Поставить предохранительна предохранительный взвод. Если насеченная головка предохранителя была обращена вперед, то необходимо ее повернуть на 180 назад (см. рис. 5).

2. Вынуть магазин(прием указан вначале — обращение с пистолетом рис. 8).

3. Охватить рукоятку всеми пальцами правой руки, левой рукой оттянуть назад кожух-затвор, чтобы выбросить патрон, находящийся в патроннике.

4. Оттянуть кожух-затвор назад, осмотреть патронник и, убедившись, что в нем не имеется патрона, отпустить кожух-затвор и спустить курок.

5. Вставить магазин в рукоятку пистолета.

Для каждого пистолета существует два рода разборки: неполная, т. е. частичная разборка, необходимая для чистки, смазки и поддержания пистолета в исправности и полнаяразборка, необходимая, для исправления или замены какой-либо неисправной части пистолета.

Неполная — частичная разборка очень проста. Для этого следует:

1. Вынуть магазин. (Прием указан в начале описания "обращение с пистолетом" рис. 8).

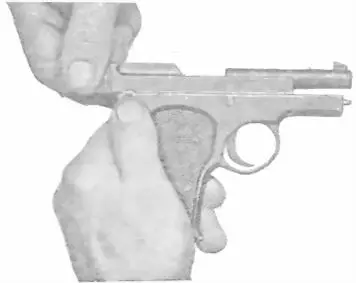

2. Оттянуть кожух-затвордо отказа и закрепить его в крайнем заднем положении (рис. 13).

Рис. 13

Для этого следует, держа пистолет в левой руке так, чтобы его дульная часть была обращена вправо, правой рукой охватить кожух-затвор и оттянуть его в крайнее заднее положение, а большим пальцем левой руки ввести останов в полукруглый вырез, который находится с правой стороны кожуха-затвора (рис. 13).

3. Отделить ствол от рамки.

Для этого следует:

а) опустить предохранитель насечкой вниз;

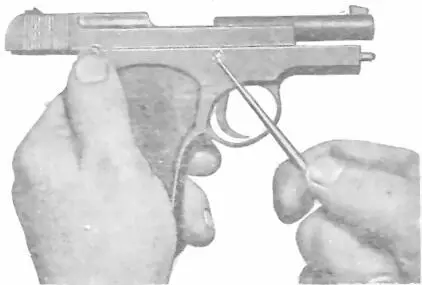

б) удерживая останов кожуха-затвора большим пальцем левой руки, медным шомполом или деревянной выколоткой вытолкнуть ось предохранителя из рамки (рис. 14);

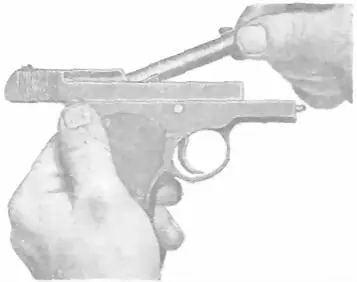

в) захватить ствол около мушки, подать его назад до отказа и вынуть ствол кверху (рис. 15).

Рис. 14

Рис. 15

4. Отделить кожух-затвор от рамки.

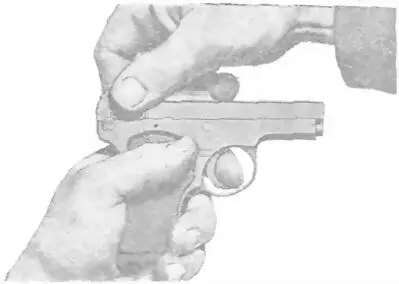

Взять пистолет в левую руку, правой рукой захватить кожух-затвор за его насеченную часть и, подав его назад, плавно отпустить вперед до совпадения заднего обреза кожуха-затвора с задним обрезом рамки; удерживая кожух-затвор в таком положении, указательным пальцем левой руки нажать на спусковой крючок и спустить ударник (рис. 16).

Затем, удерживая останов кожуха-затвора, большим пальцем левой руки отпустить кожух-затвор вперед и снять его с рамки, в то же время постепенно освобождать останов, иначе под давлением пружины он выскочит и может утеряться (рис. 17).

Рис. 16

После этого вынуть из рамки останов с его пружиной, возвратную пружину с ее стержнем, а из затвора вынуть стержень, пружину ударника и ударник.

Рис. 17

Этим заканчивается неполнаяразборка пистолета.

Указанная разборка вполне достаточна, чтобы вычистить канал, ствол, затвор и механизм пистолета.

После чистки пистолета необходимо тщательно, но не обильно, смазать ствол, канал ствола, затвор и все части механизма пистолета.

ПРИМЕЧАНИЕ. Правила чистки, смазки и сбережения — см. после описания полной разборки и сборки пистолета.

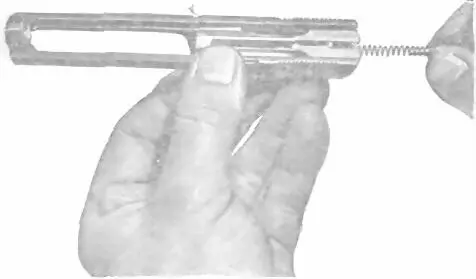

Рис. 18

1. Собрать части, помещающиеся в канале ствола: ударник, пружину ударника и ее стержень и вложить их в канал затвора (рис. 18).

Рис. 19

2. Одеть возвратную пружину на стержень и вложить их в гнездо рамки так, чтобы сосок с венчиком стержня были направлены к задней части рамки (рис. 19).
