Всесоюзный Оружейно-Пулеметный Трест - Описание автоматического пистолета "Т. К."

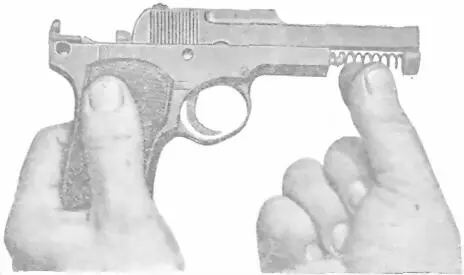

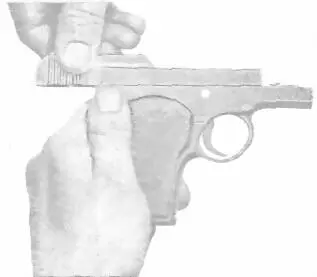

3. Держа пистолет в левой руке на рукоятку, правой рукой надвинуть кожух-затвор на рамку так, чтобы продольные ребра кожуха-затвора вошли в продольные пазы рамки и подать его назад до выступов спусковой тяги (рис. 20), затем направить передний конец возвратной пружины в гнездо кольцевого выступа кожуха-затвора (рис. 21).

Рис. 20

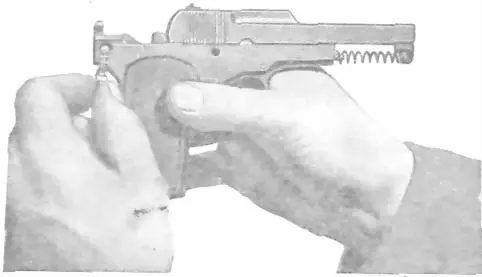

4. Взяв пистолет в правую руку, левой рукой вставить останов кожуха-затвора в рамку пистолета (рис. 22).

5. После этого надо совместить продольный паз останова с продольным пазом рамки и удерживая останов большим пальцем правой руки подать кожух-затвор назад до отказа, затем, надавив большим пальцем левой руки на останов, ввести его в полукруглый вырез кожуха-затвора (кожух-затвор будет в крайнем заднем положении) (рис. 23).

Рис. 21

6. Вставить ствол в переднюю часть кожуха-затвора (рис. 24) подать его вперед до отказа.

7. Взять пистолет левой рукой за рукоятку, правой рукой оттянуть кожух-затвор немного назад и отпустить его вперед (прием см. на рис. 11).

Рис. 22

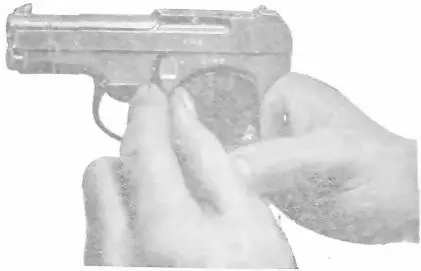

8. С левой стороны в рамку вставить предохранитель; для этого вставить ось предохранителя с левой стороны в гнездо рамки так, чтобы насеченная головка его была обращена вниз (рис. 25), после этого сильным нажатием вдавить ось предохранителя в рамку и повернуть насечкой вперед до отказа (рис. 6).

Рис. 23

Рис. 24

9. Вставить магазин в рукоятку (прием указан в описании — вкладывание магазина в рукоятку пистолета).

Рис. 25

После сборки пистолета необходимо убедиться, правильно ли он действует для чего следует раза два отвести кожух-затвор назад и спустить ударник.

Как уже было сказано, полная разборка пистолета производится в исключительных случаях. Она начинается неполной разборкой, после которой приступают уже к детальной разборке той части, где в этом встречается необходимость.

Для полной разборки пистолета сперва производят половинную разборку, как это указано выше (см. разборку пистолета для чистки и смазки пистолета), а после этого разборку производят следующим образом:

Отделить деревянные щечки пистолета. Для этого сперва отвинчивают винты, которыми держатся щечки, после чего щечки легко отделяются.

Рис. 26

Вынуть защелку магазина.

Для этого:

а) медной (деревянной) выколоткой вытолкнуть шпильку защелки (рис. 26);

б) вынуть защелку магазина (рис. 27).

Рис. 27

Рис. 28

Вынуть одноперую и двуперую пружины.

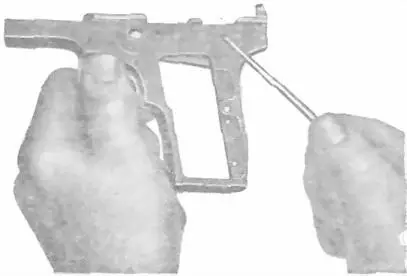

Для этого вытолкнуть шпильку пружин (рис. 28) и вынуть пружины.

Рис. 29

Вынуть ладыжку.

Для этого:

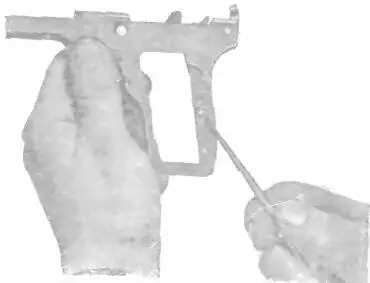

а) вытолкнуть шпильку ладыжки (рис. 29);

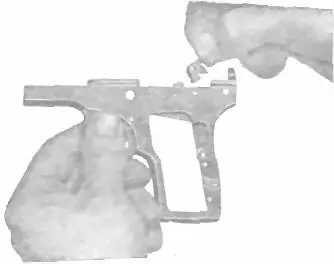

б) вынуть ладыжку вверх за верхний выступ ее (рис. 30).

Рис. 30

Рис. 31

Вынуть спусковую тягу со спусковым крючком.

Для этого:

а) вытолкнуть шпильку спускового крючка (рис. 31);

б) вынуть спусковую тягу со спусковым крючком вверх (рис. 32).

Этим заканчивается полная разборка пистолета.

Рис. 32

ПРИМЕЧАНИЕ. Спусковую тягу от спускового крючка, а также выбрасыватель из затвора отделять не рекомендуется.

Рис. 33

Вложить в рамку спусковой крючок со спусковой тягой.

Для этого спусковой крючок со спусковой тягой пропустить сверху через окно рамки (рис. 32) так, чтобы хвост спускового крючка вошел в свой вырез, а задний конец спусковой тяги пришелся бы ниже и впереди упорной шпильки рамки (рис. 3). Затем с правой стороны рамки вставить шпильку спускового крючка (рис. 33).

Рис. 34

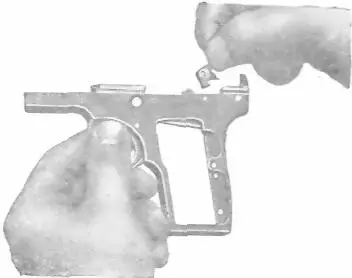

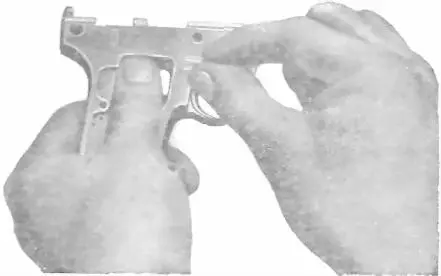

Вставить в рамку ладыжку. Для этого, взяв за верхний выступ ладыжку, опустить ее в верхнее окно рамки (рис. 34) так, чтобы средний выступ пришелся бы под упорной шпилькой рамки (рис. 3).

Рис. 35

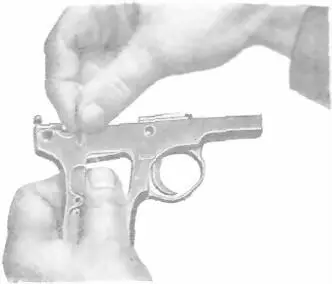

Затем с правой стороны вставить шпильку ладыжки (рис. 35).

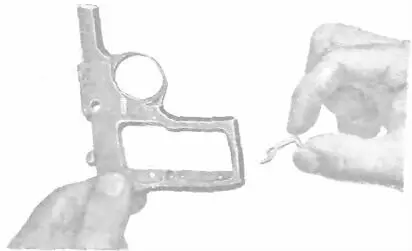

Вложить в рамку защелку магазина. Взяв за головку защелку, вложить ее в рамку площадкой к задней стенке рамки (рис. 36).

Рис. 36

Затем с правой стороны рамки закрепить защелку шпилькой.

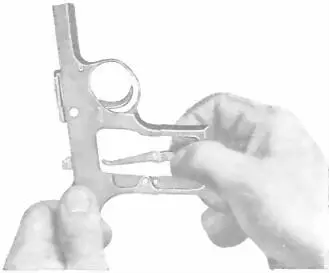

Вложить в рамку одноперую пружину(рис. 37) так, чтобы узкий конец одноперой пружины лежал на скосе спусковой тяги приподнятым концом вверх (рис. 3).

Рис. 37

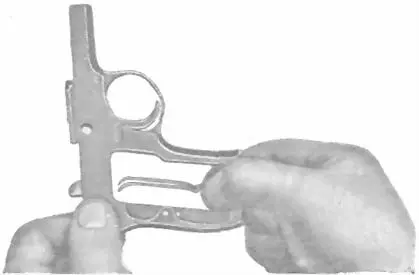

Вложить в рамку двуперую пружину(рис. 38) так, чтобы выгнутые концы пружины лежали на выемке ладыжки (рис. 3).

Рис. 38

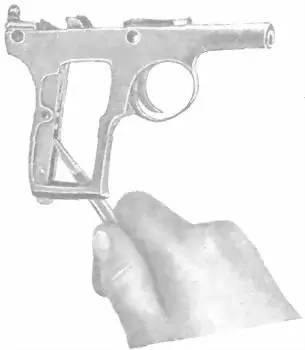

Затем надавить отверткой пружины (рис. 39) и вставить шпильку пружин (рис. 28).

Рис. 39
