Проверить работу узла защелки магазина путем нажатия и освобождения ее. Защелка должна энергично возвратиться в исходное положение.

А

Б

В

Г

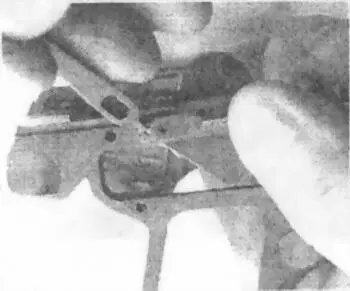

Рис. 80. Сборка узла защелки магазина с рамкой

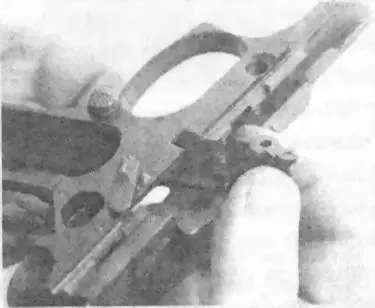

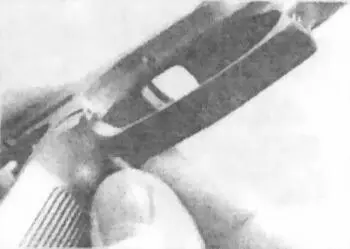

6. Присоединить отражатель к рамке пистолета (Рис. 81), для этого под небольшим углом по отношению к направляющим рамки завести отражатель в паз рамки, сдвинуть до упора назад и опустить вниз.

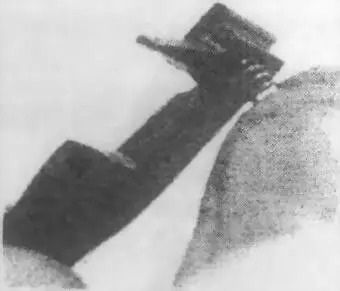

Рис. 81. Присоединение отражателя к рамке пистолета

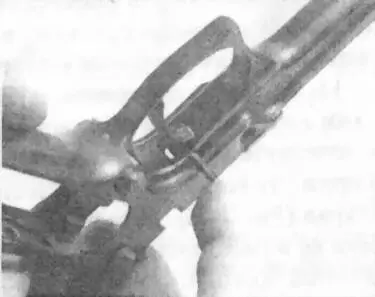

7. Присоединить предохранитель к рамке (Рис. 82), для этого ввести предохранитель в отверстие рамки и отражателя с левой стороны, завести пружину предохранителя в верхнюю лунку рамки (Рис. 83А), с правой стороны утопить фиксатор шомполом и завести в направляющие типа «ласточкин хвост» флажок предохранителя до защелкивания фиксатором (Рис. 82Б), предохранитель перевести в выключенное положение.

А

Б

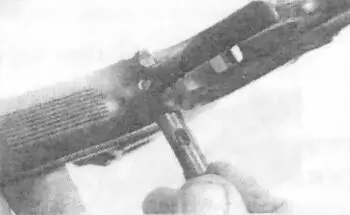

Рис. 82. Присоединение предохранителя к рамке

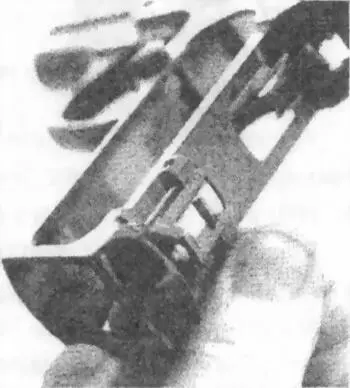

8. Присоединить шептало к рамке (Рис. 83), для этого ввести пружину в гнездо шептала (Рис. 83А), проверить, не выпадает ли она из гнезда, ввести шептало с пружиной в прорезь рамки, повернуть его пружиной вперед, свободный конец пружины ввести в гнездо рамки (Рис. 83Б), совместить отверстия под ось шептала и рамки и вставить ось (Рис. 83В).

А

Б

В

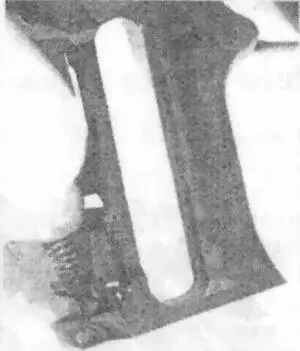

Рис. 83. Присоединение шептала к рамке

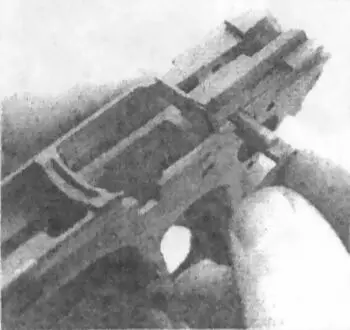

9. Присоединить курок (Рис. 84), для этого ввести курок в прорезь рамки до совпадения отверстий и вставить ось.

Рис. 84. Присоединение курка

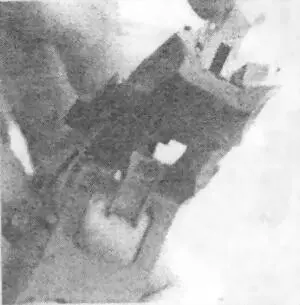

Рис. 85. Присоединение защелки стопора рукоятки

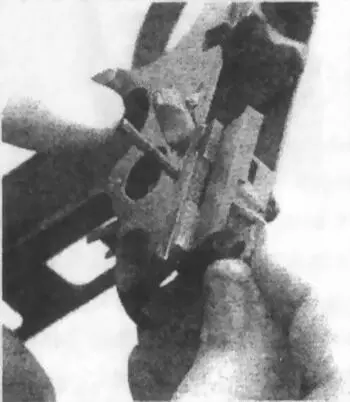

10. Присоединить защелку стопора рукоятки (Рис. 85), для этого завести защелку стопора рукоятки в паз рамки и ввести стопор защелки через верхнее отверстие рамки и отверстие защелки.

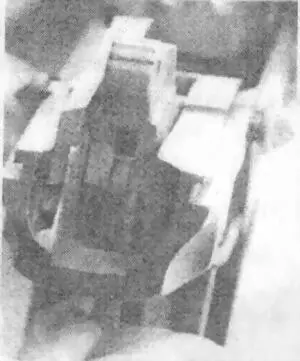

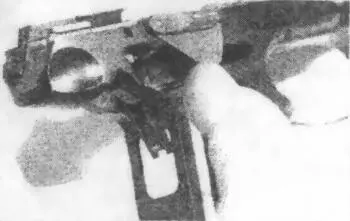

11. Собрать толкатель с боевой пружиной на пистолет (Рис. 86), для этого изнутри паза под магазин рамки нажать на нижний конец шептала и повернуть курок до ограничения в отражатель (Рис. 86А). Надеть боевую пружину на толкатель, завести большую проушину толкателя в паз за ось курка (Рис. 86Б). Поднимая пальцами нижний конец боевой пружины, завести ее в гнездо защелки (Рис. 86В). Взявшись за толкатель в зоне верхнего конца боевой пружины, поджав ее, завести малую проушину толкателя за штифт курка (Рис. 86Г).

А

Б

В

Г

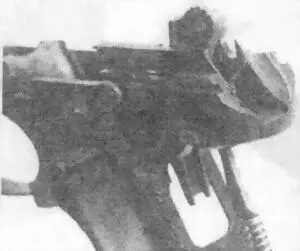

Рис. 86. Сборка толкателя с боевой пружиной

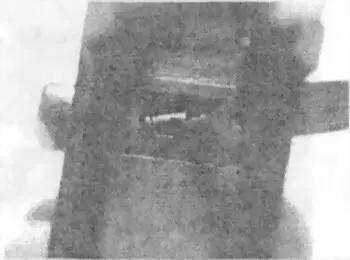

12. Установить в рамку спусковой механизм (Рис. 87), для этого, повернув спусковой крючок относительно оси тяги спуска, ввести механизм в полость рамки (Рис. 87А), после совмещения отверстий в спусковом крючке и рамке в отверстие вставить ось (Рис. 87Б).

А

Б

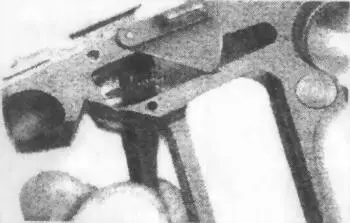

Рис. 87. Установка в рамку спускового механизма

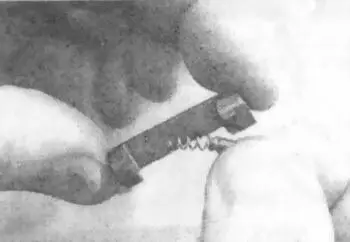

13. Присоединить рукоятку к рамке (предохранитель должен быть во включенном состоянии) (Рис. 88), для этого надеть рукоятку на рамку и совместить отверстие в рукоятке и рамке (Рис. 88А), вставить стопор в отверстие, предварительно отжав защелку со стороны паза под магазин, стопор должен защелкнуться (Рис. 88 Б).

А

Б

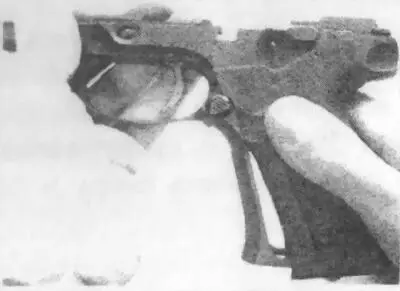

Рис. 88. Присоединение рукоятки к рамке

14. Произвести дальнейшую сборку пистолета, для этого:

— надеть на шток возвратную пружину, ввести шток с возвратной пружиной в паз муфты, для этого, удерживая ствол рукой, вставить шток с возвратной пружиной в гнездо прилива ствольной муфты;

— присоединить ствол со штоком и возвратной пружиной к затвору; удерживая затвор правой рукой, а ствольную муфту левой, ввести казенную часть ствола в затвор и продвинуть в вертикальной плоскости до сцепления ствольной муфты с передней плоскостью окна на затворе;

— присоединить кожух-затвор со стволом и возвратным механизмом; удерживая рамку пистолета за рукоятку, продвинуть затвор назад до упора, при этом направляющие выступы затвора должны войти в пазы рамки;

— вставить замыкатель; удерживая пистолет за рукоятку правой рукой, указательным и большим пальцами левой руки вставить замыкатель с левой стороны в отверстие для оси затворной задержки, для этого нужно совместить паз в муфте движением затвора со стволом назад. Произвести контрольный спуск курка с боевого взвода;

— пистолет поставить на предохранитель (поднять флажок вверх);

— вставить магазин в основание рукоятки до зацепления его зубом защелки; удары по магазину ладонью не допускаются.

Проверка правильности сборки после полной разборки.

Проверку правильности сборки следует производить, как указано в п. 3.3.1.
