В учебном пособии рассматривается устройство, работа частей и механизмов, конструктивные характеристики пистолета Ярыгина (6П35), дается порядок разборки и сборки оружия, представлены виды задержек при стрельбе и способы их устранения, раскрыты обязательные элементы, составляющие основу техники стрельбы, а также приемы и правила стрельбы из пистолета.
Пособие соответствует программе дисциплины «Огневая подготовка».
Предназначено для курсантов и слушателей образовательных учреждений МВД России, преподавателей, сотрудников правоохранительных органов.
9-мм пистолет Ярыгина (6П35): характеристика, устройство и обращение с ним - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
А
Б
В
Г

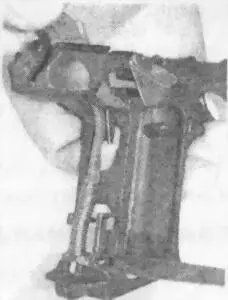

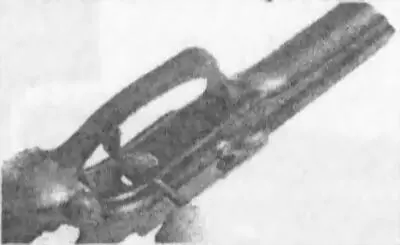

Рис. 62. Отделение спускового механизма

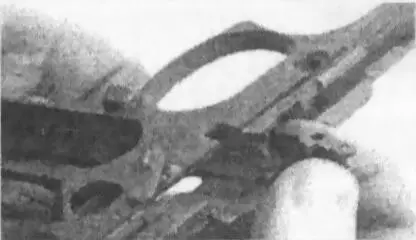

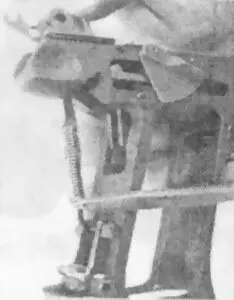

4. Отделить толкатель с боевой пружиной (Рис. 63), для этого поставить курок на боевой взвод, в отверстие толкателя ввести тонкий конец шомпола и зафиксировать боевую пружину (рис. 63А), снять курок с боевого взвода, нажав на нижний конец шептала пальцем из паза под магазин рамки, и повернуть курок до упора в отражатель (Рис 63Б), вывести верхнюю часть толкателя из зацепления со шрифтом курка и нижнюю из отверстия защелки стопора рукоятки (Рис. 63В); или, взявшись за толкатель в зоне верхнего конца боевой пружины, поджав ее, вывести верхнюю часть толкателя из зацепления со штифтом курка (Рис. 63Г).
А
Б
В
Г

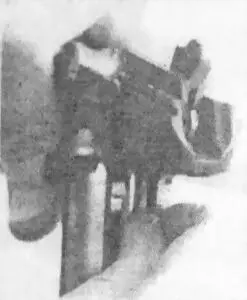

Рис. 63. Отделение толкателя с боевой пружиной
5. Снять боевую пружину с толкателя (Рис. 64), для этого, придерживая толкатель и пружину, вынуть штифт из отверстия.

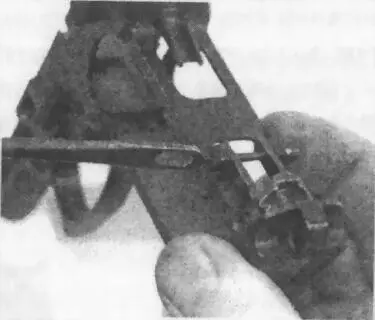

Рис. 64. Снятие боевой пружины с толкателя
6. Отделить защелку стопора рукоятки (Рис. 65), для этого концом шомпола нажать на стопор, выдвинуть и извлечь его.

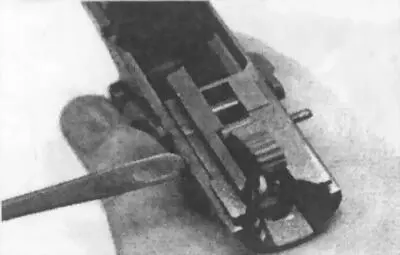

Рис. 65. Отделение защелки стопора рукоятки
7. Отделить курок от рамки (Рис. 66), для этого шомполом вытолкнуть и извлечь из рамки его ось.
А
Б

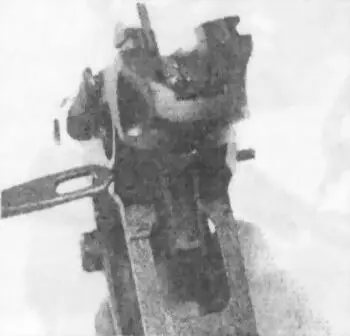

Рис 66. Отделение курка от рамки

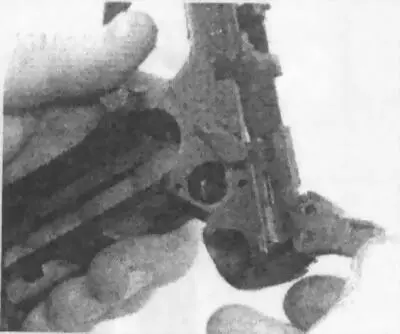

8. Отделить шептало с пружиной (Рис. 67), для этого шомполом вытолкнуть и извлечь из рамки ось шептала (Рис. 67А), затем, повернув шептало на 90°, извлечь его через паз в рамке (Рис. 67Б), вынуть пружину из гнезда в шептале (Рис. 67В).
А
Б
В

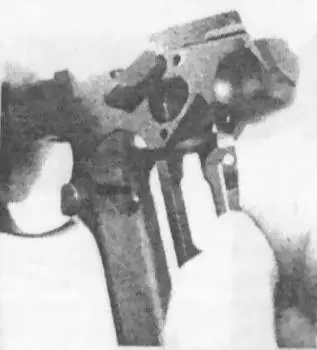

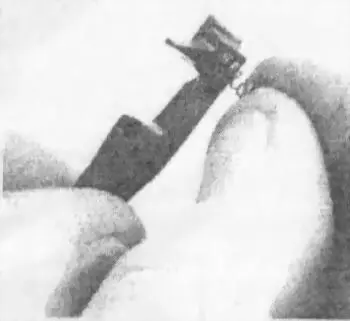

Рис. 67. Отделение шептала с пружиной

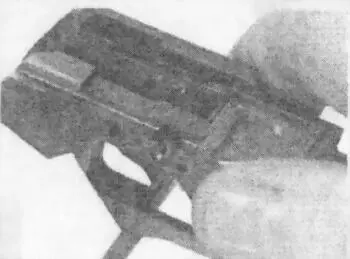

9. Отделить предохранитель (Рис. 68), для этого тонким концом шомпола нажать на фиксатор предохранителя (Рис. 68А) и, сдвинув вперед, снять флажок с направляющих предохранителя (Рис. 68Б), вынуть из отверстия рамки предохранитель (Рис. 68В).
А
Б
В
Рис. 68. Отделение предохранителя
10. Отделить отражатель от рамки (Рис. 69), для этого повернуть его переднюю часть на 45°, а заднюю часть вынуть из паза рамки движением вперед.

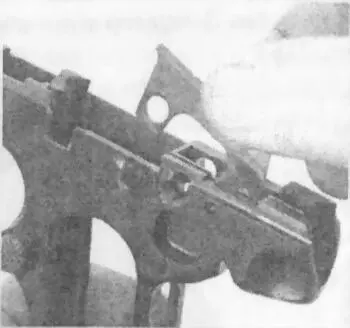

Рис. 69. Отделение отражателя от рамки

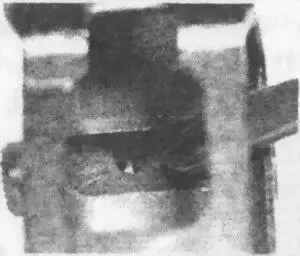

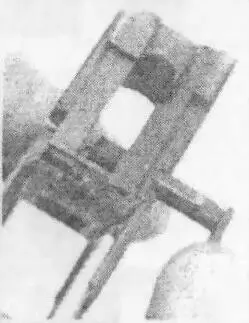

11. Отделить защелку магазина (Рис. 70), для этого концом шомпола со стороны бокового окна рамки нажать на торец фиксатора (Рис. 70А) и отпустить. Фиксатор своим выступом с торца должен упереться в стопор защелки. Со стороны паза под магазин рамки шомполом сверху выдавить стопор (Рис. 70Б) и вынуть его из рамки (Рис. 70В). Придерживая фиксатор пальцем, извлечь прижатый фиксатором шомпол из полости рамки. Вывести защелку магазина из отверстия рамки (Рис. 70Г).
А
Б
В
Г

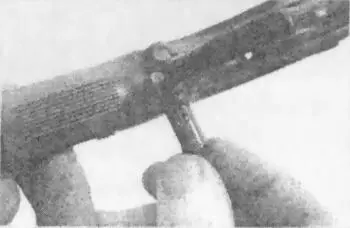

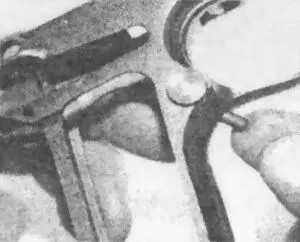

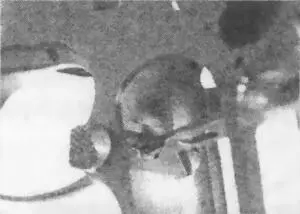

Рис. 70. Отделение защелки магазина
12. Разобрать защелку магазина (Рис. 71), для этого с помощью шомпола извлечь из отверстия фиксатор с пружиной (Рис. 71А), снять пружину с фиксатора (Рис. 71Б).
А
Б

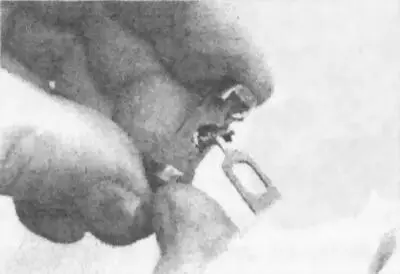

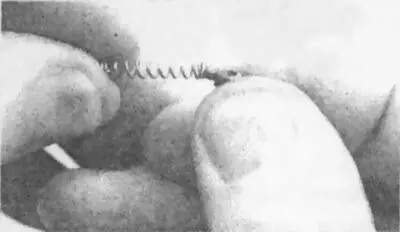

Рис. 71. Разборка защелки магазина

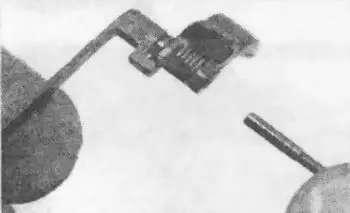

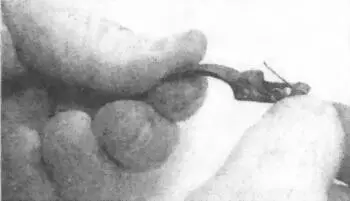

13. Разобрать спусковой механизм (Рис. 72), для этого шомполом выдвинуть ось тяги спуска со стороны тяги (Рис. 72А, 72Б) и отделить тягу (Рис. 72В), отделить пружину от спускового крючка (Рис. 72Г).
А
Б
В
Г
Рис. 72. Разборка спускового механизма
14. Извлечь ударник с пружиной из затвора (Рис. 73), для этого шомполом нажать на выступающую часть ударника до упора в отверстие планки (Рис. 73А), выдвинуть планку по направляющим вниз и, придерживая ударник, извлечь детали из отверстия (Рис. 7ЗБ), отделить пружину от ударника (Рис. 73 В).
