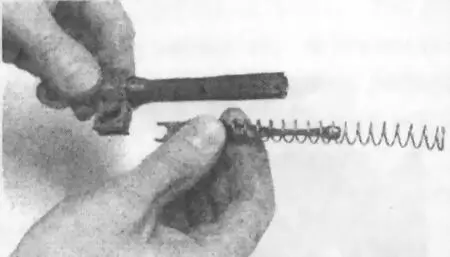

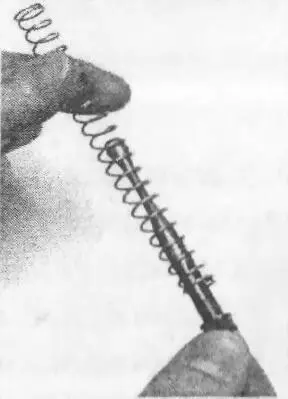

Рис. 46. Отсоединение штока и возвратной пружины от ствола

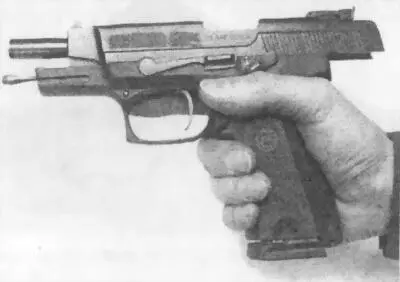

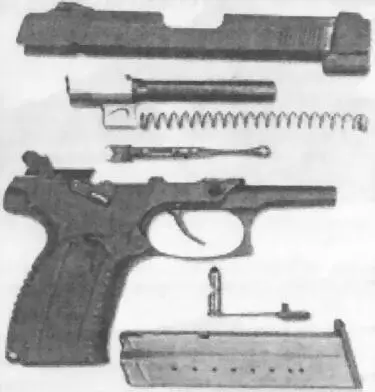

Рис. 47. Пистолета Ярыгина после неполной разборки

Сборка пистолета производится в обратном порядке:

1. Надеть на шток возвратную пружину, ввести шток с возвратной пружиной в паз муфты (Рис. 48А, 48Б), для этого, удерживая ствол рукой, вставить шток с возвратной пружиной в гнездо прилива ствольной муфты.

А

Б

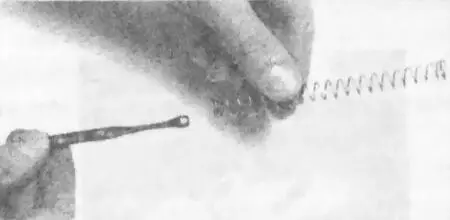

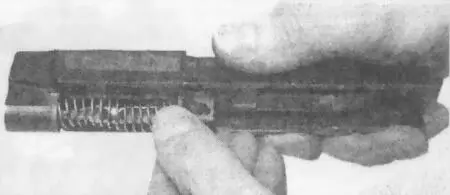

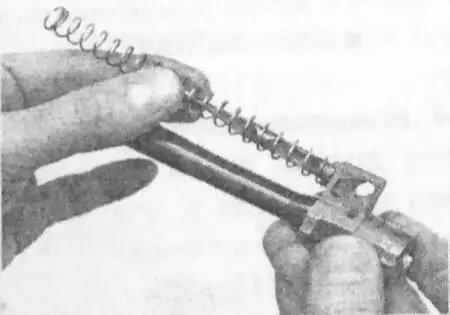

Рис. 48. Надевание на шток возвратной пружины

2. Присоединить ствол со штоком и возвратной пружиной к затвору (Рис. 49А, 49Б), для этого, удерживая затвор правой рукой, а ствольную муфту левой, ввести казенную часть ствола в затвор и продвинуть в вертикальной плоскости до сцепления ствольной муфты с передней плоскостью окна на затворе.

А

Б

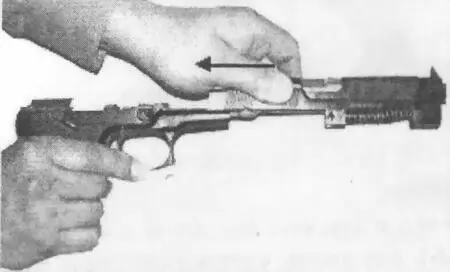

Рис. 49. Присоединение ствола со штоком и возвратной пружиной к затвору

3. Присоединить кожух-затвор со стволом и возвратным механизмом (Рис. 50), для этого, удерживая рамку пистолета за рукоятку, продвинуть затвор назад до упора, при этом направляющие выступы затвора должны войти в пазы рамки.

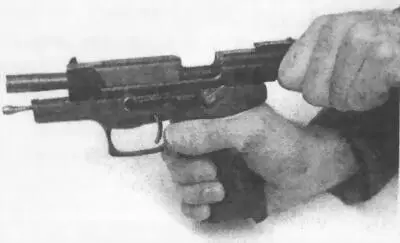

Рис. 50. присоединение кожуха-затвора со стволом и возвратным механизмом к рамке пистолета

Рис 51. Вставление замыкателя

4. Вставить замыкатель (Рис. 51), для этого, удерживая пистолет за рукоятку правой рукой, указательным и большим пальцами левой руки вставить замыкатель с левой стороны в отверстие для оси затворной задержки, для этого необходимо совместить паз в муфте движением затвора со стволом назад. Произвести контрольный спуск курка с боевого взвода.

5. Пистолет поставить на предохранитель (Рис. 52) (поднять флажок вверх).

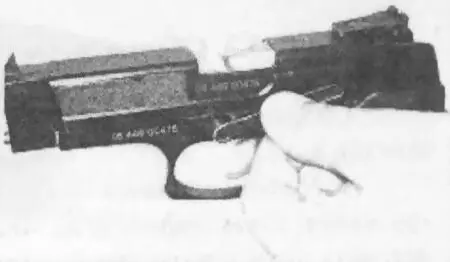

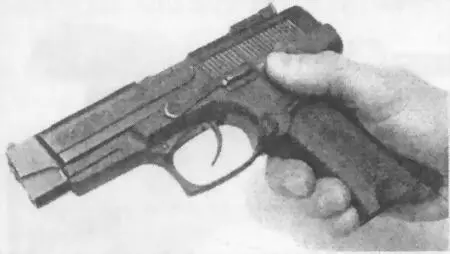

Рис. 52. Постановка пистолета на предохранитель

6. Вставить магазин в основание рукоятки до зацепления его зубом защелки (Рис. 53). Удары по магазину ладонью не допускаются.

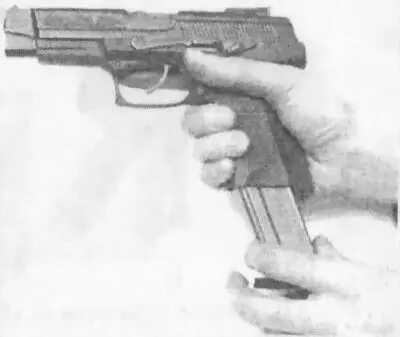

Рис. 53. Вставление магазина в основание рукоятку

Проверку правильности сборки необходимо производить в следующем порядке:

1. Выключить предохранитель (Рис. 54) (повернуть флажок вниз).

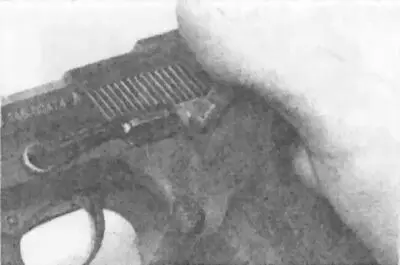

Рис. 54. Выключение предохранителя

2. Отвести затвор в крайнее заднее положение и отпустить его (Рис. 55), затвор, продвинувшись несколько вперед, должен остановиться, удерживаемый выступом (зубом) замыкателя.

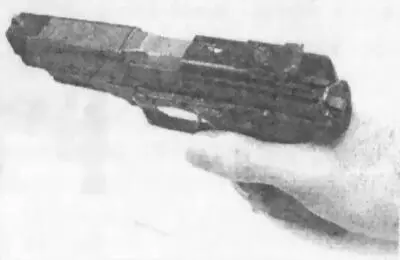

Рис. 55. Отведение затвора в крайнее заднее положение

3. Отделить магазин от пистолета (Рис. 56).

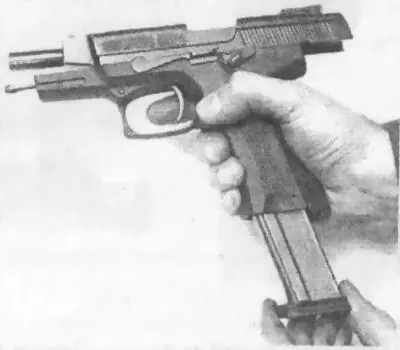

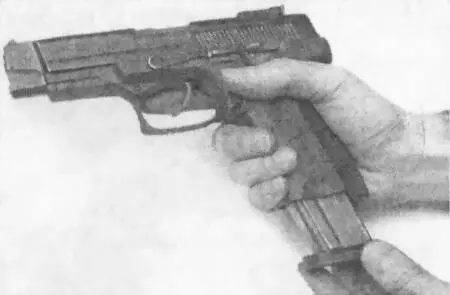

Рис. 56. Отделение магазина от пистолета

4. Отвести затвор в крайнее заднее положение и отпустить (Рис. 57А), затвор должен возвратиться в переднее положение, а курок встать на боевой взвод (Рис. 57Б).

А

Б

Рис. 57. Отведение затвора в крайнее заднее положение

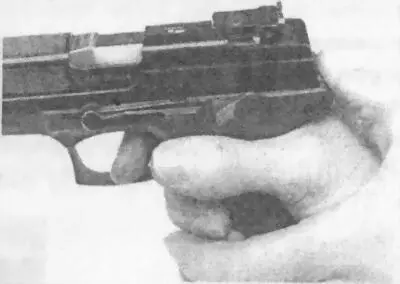

5. Придерживая курок большим пальцем, нажать на спусковой крючок (Рис. 58) и вывести его с боевого взвода, нажать на спусковой крючок и произвести спуск курка самовзводом.

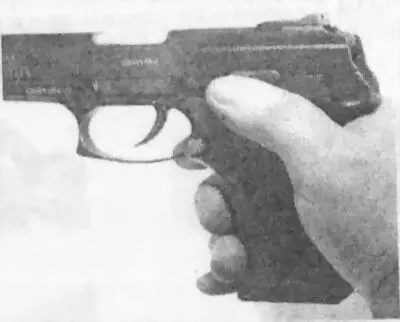

Рис. 58. Придерживание курка

6. Вставить магазин в пистолет (Рис. 59).

Рис. 59. Вставление магазина в основание рукоятки

7. Включить предохранитель (Рис. 60) (повернуть флажок вверх).

Рис. 60. Включение предохранителя

Полную разборку пистолета необходимо производить в следующем порядке:

1. Произвести неполную разборку пистолета, руководствуясь п. 3.2:

2. Отделить рукоятку от рамки (Рис. 61), для этого изнутри паза под магазин в рамке нажать на выступающую часть защелки стопора рукоятки пальцем, шомполом сдвинуть стопор рукоятки (Рис. 61А), вытащить его из отверстия (Рис. 61Б), сдвинуть рукоятку назад и вниз до отделения ее от рамки (Рис. 61В).

А

Б

В

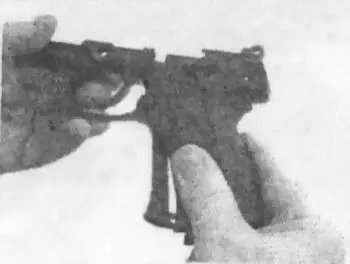

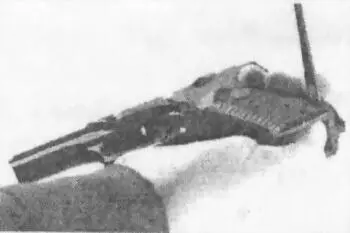

Рис. 61. Отделение рукоятки от рамки

3. Отделение спускового механизма (Рис. 62), для этого концом шомпола нажать на ось спускового крючка, выдвинуть и извлечь ее (Рис. 62А, 62Б). Утопляя пальцем одной руки выступающую часть разобщающего выступа тяги спуска (Рис. 62В), другой рукой, взявшись за спусковой крючок, вывести механизм из полости рамки движением вверх (Рис. 62Г).
