Министерство обороны СССР - Наставление по стрелковому делу снайперская винтовка Драгунова (СВД)

Устройство освещения сеткислужит для освещения сетки прицела при стрельбе в сумерки и ночью. Оно состоит: из корпуса с контактным винтом, батарейки, являющейся источником тока, колпачка с упором и пружиной для поджатия батарейки к винту, проводов, соединяющих винт (батарейку) с электролампочкой через тумблер, тумблера для включения и выключения электролампочки.

Батарейка устанавливается в корпус так, чтобы центральный электрод был подключен к винту, а боковой электрод (смещенный в сторону) — к корпусу; для этого контактная пластина бокового электрода загибается за край корпуса, после чего надевается колпачок.

Для освещения сетки при температурах от +2 °C и ниже необходимо пользоваться зимним устройством освещения сетки (рис. 34), состоящим из корпуса, колпачка и экранированного провода. Для подготовки зимнего устройства освещения сетки к стрельбе необходимо батарейку вложить в корпус зимнего устройства так, как указано выше, и надеть на него колпачок, снятый с корпуса на прицеле, а колпачок зимнего устройства надеть на корпус устройства на прицеле. Корпус зимнего устройства с батарейкой переносится в кармане гимнастерки или шинели снайпера, а экранированный провод может пропускаться через левый рукав верхней одежды.

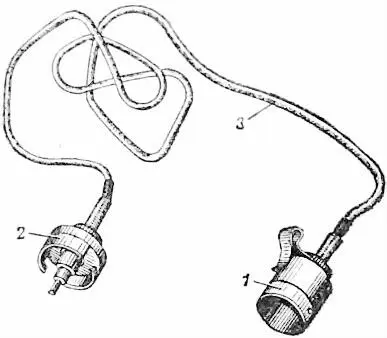

Рис. 34.Зимнее устройство освещения сетки прицела:

1 — корпус для батарейки; 2 — колпачок с упором; 3 — экранированный провод

Наглазник(резиновый) предназначен для правильной установки глаза и удобства прицеливания. Кроме того, он предохраняет линзы окуляра от загрязнения и повреждения.

Выдвижная блендаслужит для предохранения линз объектива при ненастной погоде от попадания на нее дождя, снега, а также от попадания прямых солнечных лучей при стрельбе против солнца и исключения тем самым демаскирующих снайпера отблесков.

Резиновый колпачокпредохраняет линзы объектива от загрязнения и повреждения.

Объективслужит для получения уменьшенного и перевернутого изображения наблюдаемого объекта. Он состоит из трех линз, из них две — склеенные,

Оборачивающая системапредназначена для придания изображению нормального (прямого) положения; она состоит из четырех линз, склеенных попарно.

Сетка прицеласлужит для прицеливания; она сделана на стекле, укрепленном в подвижной рамке (каретке). На сетке прицела (рис. 35) нанесены: основной (верхний) угольник для прицеливания при стрельбе до 1000 м; шкала боковых поправок; дополнительные угольники (ниже шкалы боковых поправок по вертикальной линии) для прицеливания при стрельбе на 1100, 1200 и 1300 м; дальномерная шкала (сплошная горизонтальная и кривая пунктирная линии).

Для прицеливания при стрельбе с помощью дополнительных угольников необходимо установить на верхнем маховичке прицел 10.

Шкала боковых поправок обозначена снизу (влево и вправо от угольника) цифрой 10, что соответствует десяти тысячным (0-10). Расстояние между двумя вертикальными черточками шкалы соответствует одной тысячной (0-01).

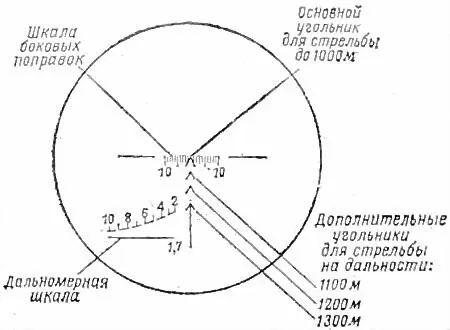

Рис. 35.Сетка прицела

Дальномерная шкала рассчитана на высоту цели 1,7 м (средний рост человека). Это значение высоты цели указано под горизонтальной линией. Над верхней пунктирной линией нанесена шкала с делениями, расстояние между которыми соответствует расстоянию до цели в 100 м. Цифры шкалы 2, 4, 6, 8, 10 соответствуют расстояниям 200, 400, 600, 800, 1600 м.

Окулярпредназначен для рассмотрения наблюдаемого объекта в увеличенном и прямом изображении; он состоит из трех линз, из них две — склеенные.

Люминесцентный экранслужит для обнаружения инфракрасных источников света; он представляет собой тонкую пластину из специального химического состава, которая уложена между двумя стеклами. Экран имеет окно со светофильтром в оправе для зарядки экрана и флажок переключения экрана: в сторону светофильтра (горизонтальное положение флажка) — для подзарядки экрана и при стрельбе в обычных условиях; в сторону объектива (вертикальное положение флажка) — при наблюдении и стрельбе по целям, обнаруживающим себя инфракрасным излучением.

22. Механический (открытый) прицелиспользуется в случае повреждения (выхода из строя) оптического прицела. Он состоит из прицела и мушки.

Прицел(рис. 36) состоит из колодки прицела, пластинчатой пружины, прицельной планки и хомутика.

Колодка прицелаимеет: сверху — два сектора для придания прицельной планке определенной высоты, проушины для крепления прицельной планки и гнездо для пластинчатой пружины; внутри — сквозной канал для толкателя с пружиной.

Пластинчатая пружинаслужит для удержания прицельной планки в приданном положении.

Прицельная планкаимеет гривку с прорезью для прицеливания и вырезы для удержания хомутика в установленном положении. На прицельной планке нанесена шкала с делениями от 1 до 12 и буквой П. Цифры шкалы обозначают дальности стрельбы в сотнях метров, П — постоянная установка прицела, соответствующая прицелу 4.

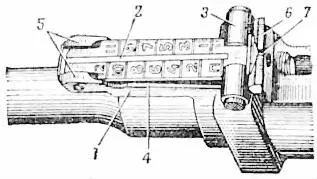

Рис. 36.Механический (открытый) прицел:

1 — колодка прицела; 2 — прицельная платка; 3 — хомутик; 4 — сектор; 5 — проушины; 6 — гривка прицельной планки; 7 — прорезь

Хомутикнадет на прицельную планку и удерживается в приданном положении защелкой; защелка имеет зуб, которым под действием пружины заскакивает в вырез прицельной планки.

Мушкаввинчена в предохранитель. На предохранителе и основании мушки нанесены риски, определяющие положение мушки.

23. Магазин(рис. 37) служит для помещения патронов и подачи их в ствольную коробку. Он состоит из корпуса, крышки, стопорной планки, пружины и подавателя.

Рис. 37.Магазин:

1 — корпус; 2 — крышка; 3 — стопорная планка; 4 — пружина; 5 — подаватель; 6 — загибы; 7 — зацеп; 8 — опорный выступ; 9 — выступ подавателя

Корпус магазина соединяет все части магазина. Его боковые стенки имеют загибы для удержания патронов от выпадения и ограничения подъема подавателя и выступы, ограничивающие утапливание магазина в окне ствольной коробки; на передней стенке имеется зацеп, а на задней — опорный выступ, посредством которых магазин присоединяется к ствольной коробке. На задней стенке корпуса внизу имеется контрольное отверстие для определения полноты снаряжения магазина патронами. Стенки корпуса для прочности сделаны ребристыми.
