Министерство обороны СССР - Наставление по стрелковому делу снайперская винтовка Драгунова (СВД)

2) Отмыкание штыка-ножа.Большим пальцем правой руки нажать на защелку (рис. 18), продвинуть штык-нож вперед (вверх) и отделить его от винтовки; вложить штык-нож в ножны.

11. Ствол(рис. 19) служит для направления полета пули. Внутри ствол имеет канал с четырьмя нарезами, вьющимися слева вверх направо, патронник, пульный вход и газоотводное отверстие. Калибр канала ствола 7,62 мм.

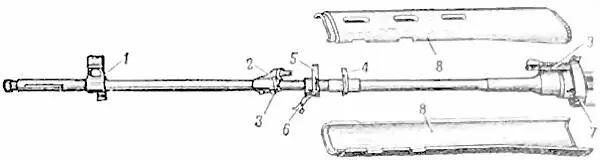

Рис. 19.Ствол:

1 — основание мушки; 2 — газовая камера; 3 — антабка; 4 — неподвижная часть верхнего упорного кольца; 5 — перемещающаяся часть верхнего упорного кольца; 6 — замыкатель верхнего упорного кольца, 7 — нижнее упорное кольцо; 8 — ствольные накладки; 9 — колодка прицела

Снаружи ствол имеет основание мушки, газовую камеру, антабку для ремня, верхнее и нижнее упорные кольца ствольных накладок, колодку прицела и на казенном срезе вырез для зацепа выбрасывателя.

Основание мушки(рис. 20) имеет упор для крепления штыка-ножа, щелевой пламегаситель и паз для предохранителя мушки.

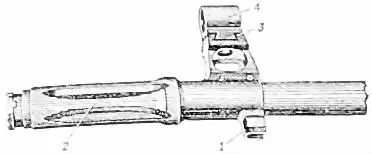

Рис. 20.Основание мушки:

1 — упор для штыка-ножа; 2 — пламегаситель; 3 — паз для предохранителя мушки; 4 — предохранитель мушки

Газовая камера(рис. 21) служит для направления пороховых газов из ствола на газовый поршень. Она состоит из газовой трубки с отверстием, регулятора, газового поршня и защелки газовой трубки. Внутри газовой камеры сделано наклонное отверстие, совмещенное с газоотводным отверстием в стенке ствола. Снаружи газовой трубки имеется четырехгранное утолщение для ключа пенала.

Газовый поршеньпомещается в газовой трубке и служит для передачи давления пороховых газов толкателю. Он имеет головку и гнездо для переднего конца толкателя.

Толкатель с пружиной(рис. 22) служит для отвода затворной рамы назад при выстреле. Он имеет венчик для упора пружины и ограничения движения толкателя назад. Пружина толкателя служит для возвращения толкателя и газового поршня в переднее положение.

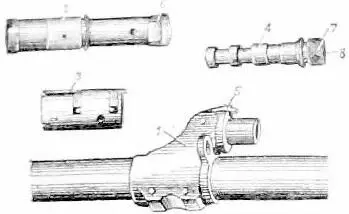

Рис. 21.Газовая камера:

1 — газовая камера; 2 — газовая трубка; 3 — регулятор; 4 — газовый поршень; 5 — защелка газовой трубки; 6 — четырехгранное утолщение для ключа пенала; 7 — головка газового поршня; 8 — гнездо для толкателя

Рис. 22.Толкатель:

1 — венчик; 2 — пружина толкателя

Регуляторимеет две установки, обозначенные цифрами 1 и 2. Устанавливается он на деление 1 против риски на защелке газовой трубки. При длительной стрельбе без чистки и смазки — может появиться задержка — не полный отход подвижных частей. В этом случае регулятор переводится на установку 2. Для этого необходимо в зацепы регулятора вставить закраину гильзы или патрона (рис. 23) и повернуть регулятор.

Рис. 23.Перестановка газового регулятора

Верхнее и нижнее упорные кольцаслужат для присоединения ствольных накладок к стволу. На нижнем упорном кольце имеются пружины ствольных накладок и выступ, предотвращающие смещение накладок, а также вырезы для выступов крышки ствольной коробки. Верхнее упорное кольцо состоит из двух частей — неподвижной и перемещающейся. На неподвижной части находятся упоры (отгибы) для удержания накладок, а на перемещающейся части — замыкатель для закрепления верхнего упорного кольца на присоединенных ствольных накладках. В стенках накладок сделаны вентиляционные окна.

12. Ствольная коробка(рис. 24) служит для соединения частей и механизмов винтовки, для обеспечения закрывания канала ствола затвором и запирания затвора; в ствольной коробке помещается затворная рама с затвором и ударно-спусковой механизм: сверху она закрывается крышкой.

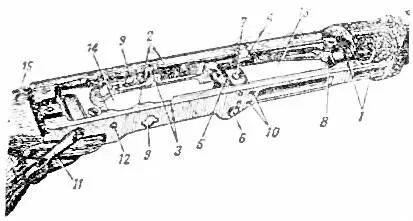

Рис. 24.Ствольная коробка:

1 — вырезы для запирания затвора; 2 — отгибы; 3 — вырезы в отгибах; 4 — отрицательный выступ; 5 — перемычка; 6 — ось перемычки; 7 — останов затвора; 8 — вырез для зацепа магазина; 9 — отверстия для предохранителя; 10 — фиксирующие выемки; 11 — замыкатель крышки ствольной коробки; 12 — фиксатор замыкателя; 13 — окно для магазина; 14 — окно для ударно-спускового механизма; 15 — приклад

Ствольная коробка имеет:

— внутри — вырезы для запирания затвора, задние стенки которых являются боевыми упорами, и с левой стороны выступ со скосом для предварительного поворота затвора в начале его запирания; отгибы с вырезами для направления движения затворной рамы и затвора; отражательный выступ со скосом для отражения гильз; перемычку с осью для присоединения ударно-спускового механизма и гнездом для помещения останова затвора с пружиной, вырез для зацепа магазина;

— в боковых стенках — отверстия для предохранителя и отверстия для замыкателя крышки ствольной коробки; на правой стенке — две фиксирующие выемки для постановки предохранителя и фиксатор замыкателя крышки ствольной коробки; на левой стенке — выступы для крепления (присоединения) оптического прицела;

— снизу — окно для магазина и окно для ударно-спускового механизма.

К ствольной коробке прикреплен приклад.

13. Крышка ствольной коробки(рис. 25) предохраняет от загрязнения части и механизмы, помещаемые в ствольной коробке. В ней размещается возвратный механизм. Впереди она имеет выступы для фиксации крышки в нижнем упорном кольце ствола; с правой стороны — вырезы для прохода выбрасываемых наружу гильз и для движения рукоятки перезаряжания; сзади — вкладыш, в боковых стенках — отверстия: слева — для оси серьги возвратного механизма, справа — для выталкивания этой оси выколоткой. Вкладыш имеет окно для серьги возвратного механизма, выступ с полукруглой выемкой для крепления крышки к ствольной коробке с помощью замыкателя; цилиндрический выступ, который вместе с передней стенкой вкладыша воспринимает удар затвора и затворной рамы в крайнем заднем положении; отверстие для оси серьги возвратного механизма и пружинный фиксатор оси серьги.
