2) Разобрать магазин.С помощью выколотки утопить выступ стопорной планки в отверстие на крышке магазина и сдвинуть крышку несколько вперед; удерживая стопорную планку большим пальцем (рис. 12), снять крышку с корпуса; постепенно освобождая пружину, вынуть ее вместе со стопорной планкой из корпуса магазина, а затем отделить подаватель.

Рис. 12.Отделение крышки магазина

3) Разобрать возвратный механизм.Нажать на пружинный фиксатор оси серьги и выколоткой, введенной через отверстие в правой стенке крышки ствольной коробки, вытолкнуть ось серьги (рис. 13, а); повернуть возвратный механизм вверх до вертикального положения и вывести серьгу из окна вкладыша крышки (рис. 13, б); надеть направляющую втулку на звено шомпола, поставить его вертикально на стол или упор и сжать заднюю возвратную пружину так, чтобы ее конец вышел из чашечки серьги, сдвинуть серьгу и расщепить ее свыступом направляющего стержня (рис. 13, в); отделить возвратные пружины и стержень от направляющей втулки.

4) Разобрать затвор.Вытолкнуть выколоткой шпильку, удерживающую ударник, и извлечь ударник из канала затвора; вытолкнуть выколоткой ось выбрасывателя (рис. 14) и извлечь из затвора выбрасыватель с пружиной.

А

Б

В

Рис. 13.Разборка возвратного механизма:

а — выталкивание оси серьги; б — отделение возвратного механизма; в — отделение серьги

5) Разобрать ударно-спусковой механизм.Нажать на рычаг автоспуска и разъединить шептало автоспуска с курком; придерживая большим пальцем курок, нажать на спусковой крючок (рис. 15) и плавно спустить курок с боевого взвода; вывести концы пружины спускового крючка из-под зацепов корпуса ударно-спускового механизма, при помощи отвертки совместить выступы осей спускового крючка, шептала и автоспуска с вырезами для них на правой стенке корпуса ударно-спускового механизма; вытолкнуть ось спускового крючка и отделить спусковой крючок с пружиной; вытолкнуть ось шептала и отделить шептало; вытолкнуть ось автоспуска и отделить автоспуск; вытолкнуть выколоткой ось курка, отделить курок с боевой пружиной, а затем снять боевую пружину с цапф курка.

Рис. 14.Выталкивание оси выбрасывателя

Рис. 15.Удерживание курка при спуске его с боевого взвода

6) Отделить газовую трубку с регулятором.Повернуть регулятор (см. рис. 23) до совмещения выреза на его передней части с выступом защелки газовой трубки, пальцем нажать на защелку и с помощью ключа пенала отвинтить газовую трубку (рис. 16), а затем снять с нее регулятор.

9. Порядок сборки снайперской винтовки после полной разборки.

1) Присоединить газовую трубку с регулятором.Надеть на газовую трубку регулятор; нажать на защелку газовой трубки и завинтить газовую трубку, используя ключ, пенала, до совпадения выреза на трубке с выступом защелки; утопить выступ защелки в вырез трубки; установить регулятор на необходимое деление.

Рис. 16.Отделение газовой трубки

2) Собрать ударно-спусковой механизм:

— присоединить спусковой крючок:вставить в корпус спусковой крючок с его пружиной (петля пружины должна находиться на заднем конце тяги), вставить ось, совместить ее выступ с вырезом на правой стенке корпуса и повернуть ось с помощью отвертки;

— присоединить курок с боевой пружиной:надеть боевую пружину на цапфы курка, вставить курок в корпус и закрепить его осью;

— присоединить шептало:вставить шептало в корпус так, чтобы его хвост зашел за петлю длинного конца боевой пружины; вставить ось, совместить ее выступ с вырезом на правой стенке корпуса и повернуть ось с помощью отвертки;

— присоединить автоспуск:вставить автоспуск в корпус так, чтобы его хвост зашел за петлю короткого конца боевой пружины; вставить ось, совместить ее выступ с вырезом на правой стенке корпуса и повернуть ось с помощью отвертки; завести концы пружины спускового крючка за зацепы корпуса.

3) Собрать затвор.Вставить выбрасыватель с пружиной в вырез затвора; нажав на выбрасыватель, вставить ось выбрасывателя; ввести в канал затвора ударник уступом к шпильке; со стороны ведущего выступа вставить в отверстие затвора шпильку и продвинуть ее до конца.

4) Собрать возвратный механизм.Вставить в направляющую втулку со стороны отверстия большего диаметра направляющий стержень (вырезами вперед), надеть на направляющую втулку возвратные пружины; надеть направляющую втулку на звено шомпола и поставить его вертикально на стол или упор, сжать заднюю возвратную пружину, надеть серьгу на направляющий стержень и сдвинуть ее в сторону по вырезам стержня, отпустить пружину (ее конец должен войти в чашечку серьги); завести серьгу в окно вкладыша крышки ствольной коробки; нажать на пружинный фиксатор оси серьги и продвинуть в отверстие ось серьги до захода ее конца за фиксатор.

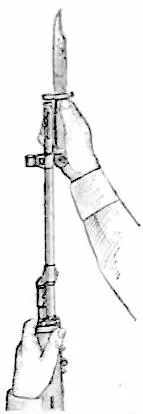

Рис. 17.Примыкание штыка-ножа

Рис. 18.Отмыкание штыка-ножа

5) Собрать магазин.Вставить подаватель и пружину в корпус магазина, сжать пружину до захода стопорной планки в корпус и, удерживая ее в таком положении, надеть крышку магазина на корпус так, чтобы она своими захватами удерживалась на отгибах корпуса, а выступ стопорной планки заскочил в отверстие крышки

6) Дальнейшую сборку производить, руководствуясь ст. 7.

10. Примыкание и отмыкание штыка-ножа.

1) Примыкание штыка-ножа.Вынуть штык-нож из ножен; надвинуть его пазами на упор основания мушки, а кольцом на пламегаситель (рис. 17) до полного закрывания защелки.
