Министерство Обороны СССР - 120-мм миномет обр. 1938 г. Руководство службы

2 — номер партии воспламенительных зарядов;

Д — условное обозначение года изготовления (в настоящее время год изготовления обозначается двумя последними цифрами);

Б — шифр завода, на котором изготовлены заряды.

В целях предохранения воспламенительного заряда от увлажнения при хранении и эксплуатации наружная поверхность бумажной гильзы покрыта подкрашенным влагостойким лаком.

Чтобы воспламенительный заряд прочно держался в трубке стабилизатора, на бумажной гильзе сделано кольцевое утолщение.

В войска воспламенительные заряды поступают вставленными в трубки стабилизаторов мин.

Воспламенительный заряд применяется только с дополнительными пучками, число которых определяет номер заряда.

Воспламенительный заряд с одним дополнительным пучком образует заряд первый , с двумя дополнительными пучками — заряд второй и т. д.

Дополнительные пучки заряда равновесные; они предназначены для сообщения мине добавочных скоростей в зависимости от требуемой дальности.

Равновесные дополнительные пучки представляют собой матерчатые картузы прямоугольной формы, в которые помещено около 80 г пороха ВТМ (могут быть пороха ВТОД и НБПл 42–20).

Дополнительные пучки надеваются на трубку стабилизатора и крепятся на ней при помощи петли.

Дополнительные пучки (по 4–8 шт.) упакованы в индивидуальную герметическую укупорку.

Укупорка состоит из герметизированной картонной коробки или пакета в двойной обертке, покрытого битумом и завернутого в бумагу.

На укупорке с дополнительными пучками наклеена этикетка

где ВТМ — марка пороха; 62 — партия пороха; Д — шифр года изготовления пороха; 2 — партия зарядов; Д — шифр года изготовления зарядов из партии пороха, указанной над чертой; К — шифр завода-изготовителя пороха; К — шифр завода-изготовителя зарядов.

(В настоящее время год изготовления обозначается двумя последними цифрами.)

Воспламенительный заряд из нитроглицеринового ленточного пороха НБЛ с дополнительными пучками из нитроглицеринового пластинчатого пороха НБПл при температурах ниже нуля дает повышенное давление, что может привести при стрельбе на заряде № 6 к раздутию ствола. Поэтому стрельба этими порохами на заряде № 6 при температурах ниже нуля запрещена.

Основные данные о зарядах

Примечание . Стрелять из 120- мм миномета обр. 1938 г. дальнобойными зарядами, предназначенными для стрельбы из 120- мм миномета М-120, запрещается.

При обращении с боеприпасами необходимо хорошо знать клейма, окраску и маркировку боеприпасов и их элементов. Это необходимо для правильной боевой эксплуатации минометов и боеприпасов к ним, для четкого взаимопонимания при служебной переписке войсковых частей с ГАУ и органами артснабжения.

Клеймами называются знаки, выбитые или выдавленные на мине, гильзе, трубке стабилизатора и взрывателе. Клейма необходимы для контроля при снаряжении и сборке боеприпасов и при работе с ними на базах. На взрывателях клеймо является отличительным признаком, по которому определяется название взрывателя.

Окраска предохраняет мины от ржавления и дает возможность распознать их назначение.

Корпуса и стабилизаторы мин к 120- мм минометам окрашиваются краской серо-дикого цвета.

Кроме этого, на дымовой мине ниже центрующего утолщения наносится черная кольцевая полоса (см. рис. 63, в ). Эти мины не следует путать с осколочно-фугасными минами сталистого чугуна (изготовления до 1943 г.), на которых также ниже центрующего утолщения имеется черная кольцевая полоса.

На зажигательной мине ниже центрующего утолщения имеется красная кольцевая полоса (см. рис. 63, г ).

Маркировкой называются знаки и надписи, нанесенные краской на минах, зарядах и укупорке.

Маркировка позволяет определить калибр, назначение боеприпасов, а также время, место и номер партии снаряжения и сборки, весовой знак мины, марку пороха, ВВ и другие данные.

Выстрелы к 120- мм минометам поступают в минометные подразделения комплектно в парковой укупорке в деревянных ящиках (рис. 72, а и б ).

В парковых ящиках уложено по две мины в окончательно снаряженном виде, т. е. со вставленными в трубки стабилизаторов воспламенительными зарядами и с ввинченными в корпуса мин взрывателями.

Каждая мина комплектуется четырьмя дополнительными пучками, которые укладываются в герметической укупорке в специальном отделении паркового ящика с минами.

а

б

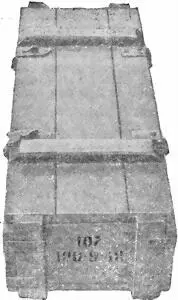

Рис. 72.Парковый ящик с минами:

а — крышка открыта; б — крышка закрыта; 107 — номер завода; 120 — калибр; 9 — номер партии; 48 — год изготовления

На каждые 50 мин положен один запасный воспламенительный заряд, завернутый в бумагу и покрытый влагостойким составом. На парковом ящике с запасным воспламенительным зарядом наносится надпись «Вложен запасный патрон».

Общие указания

Так как выстрелы к 120- мм минометам в подразделение поступают комплектно (мины, взрыватель и заряд) в парковых ящиках, то работа с боеприпасами в подразделении сводится к тому, чтобы надеть на трубку стабилизатора необходимое число дополнительных пучков, установить в соответствующее положение кран взрывателя, снять колпачок с взрывателя и зарядить миномет.
