Прокладка и чашечка имеют центральные отверстия для выхода жала 11 к капсюлю-детонатору 7 . В правильно собранном предохранительном устройстве предохранитель 3 полностью перекрывает центральные отверстия в чашечке 4 и прокладке 10 .

Предохранитель 3 фиксируется в центральном положении соском, находящимся в донной части предохранительной гильзы 2 .

Предохранительная гильза 2 нижним концом цилиндрической пружины 13 поднимается к прокладке 10 , лежащей на внутренней поверхности чашечки 4 .

Лапки предохранительной гильзы 2 в невзведенном взрывателе находятся в свободном состоянии.

Рис. 69.Взрыватель М-5 (разрез):

1 — корпус; 2 — предохранительная гильза; 3 — предохранитель; 4 — чашечка; 5 — упорная шайба; 6 — бумажная шайба; 7 — капсюль-детонатор; 8 — детонатор; 9 — стакан детонатора; 10 — прокладка; 11 — жало; 12 — пластмассовая втулка; 13 — пружина; 14 — оседающая гильза; 15 — предохранительный колпачок; 16 — колпачок; 17 — грибок-предохранитель; 18 — мембрана

Верхний конец цилиндрической пружины 13 поджимает вверх оседающую гильзу 14 до упора буртиком ее в нижний торец внутреннего кольцевого выступа пластмассовой втулки 12 .

Ударник состоит из жала 11 и лапчатого грибка-предохранителя 17 . Лапчатый грибок-предохранитель 17 жестко закреплен между буртиком и развальцованной головкой жала 11 .

Детонирующее устройство состоит из стакана 9 детонатора, детонатора 8 , капсюля-детонатора 7 и одной или нескольких бумажных прокладок 6 , находящихся под буртиком капсюля-детонатора 7 .

Положение деталей ударного механизма до выстрела следующее: на верхний торец пластмассовой втулки 12 (см. рис. 69) нижним фланцем опирается предохранительный колпачок 15 ; жало 11 ударника проходит через центральные отверстия предохранительного колпачка 15 , оседающей гильзы 14 и соска предохранительной гильзы 2 ; ударник опирается нижним концом жала 11 на предохранитель 3 и грибком-предохранителем 17 на верхний торец оседающей гильзы 14 ; сверху на пластмассовую втулку 12 напрессован колпачок 16 , который прижимает фланец предохранительного колпачка 15 к втулке 12 и предохраняет ударник от выпадения и выхода конца жала 11 из центрального отверстия в соске предохранительной гильзы 2 . Перемещение ударника ограничивается верхней горизонтальной кольцевой площадкой колпачка 16 .

Действие взрывателя

Перед выстрелом никаких подготовительных работ с взрывателем не производится.

При выстреле под действием силы инерции оседающая гильза 14 сжимает цилиндрическую пружину 13 , преодолевает сопротивление лапок предохранительной гильзы 2 и оседает до упора в ее дно. При этом оседающая гильза 14 своим буртиком сцепляется с лапками предохранительной гильзы 2 .

Предохранитель 3 и другие детали взрывателя остаются при выстреле неподвижными, а ударник нижним концом жала 11 упирается в предохранитель 3 .

На полете мины под действием силы набегания ударник продвигается вперед до упора лапчатым грибком-предохранителем 17 в кольцевую площадку колпачка 16 .

Сцепленная система деталей, состоящая из предохранительной гильзы 2 , цилиндрической пружины 13 и оседающей гильзы 14 , также продвигается вперед до упора торцом предохранительной гильзы в нижний торец кольцевого выступа пластмассовой втулки 12 .

После продвижения вперед ударника и сцепленной системы деталей предохранитель 3 освобождается и получает возможность перемещаться.

При движении вперед под действием силы набегания предохранитель 3 стремится остаться в соске предохранительной гильзы 2 , но на своем пути встречает жало 11 , которое останавливает его движение вперед.

Предохранитель 3 выходит из соска предохранительной гильзы 2 и под влиянием силы тяжести и колебаний мины во время полета смещается в сторону, открывая центральные отверстия в прокладке 10 и чашечке 4 для выхода жала 11 к капсюлю-детонатору 7 .

Взведение взрывателя (полное открытие центральных отверстий в прокладке 10 и чашечке 4 ) происходит не ближе чем в 3 м и не дальше чем в 35–40 м от дульного среза канала ствола миномета.

При встрече мины с преградой под действием силы реакции преграды мембрана 18 разрывается, лапки грибка-предохранителя 17 продавливаются через верхнее отверстие предохранительного колпачка 15 и ударник резко продвигается по направлению к хвостовой части взрывателя. Конец жала 11 проходит сквозь центральные отверстия в прокладке 10 и чашечке 4 и накалывает капсюль-детонатор 7 . Взрыв капсюля-детонатора 7 вызывает детонацию тетрилового детонатора 8 , которая в свою очередь вызывает детонацию разрывного заряда мины.

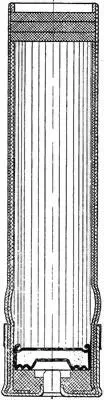

Рис. 70.Воспламенительный заряд (разрез)

Рис. 71.Воспламенительный заряд и дополнительные пучки

Взрыватель М-4

Взрыватель М-4 по устройству и действию аналогичен взрывателю М-5, который представляет собой более усовершенствованную конструкцию взрывателя М-4 и отличается от него только наличием предохранительного колпачка.

Заряд к 120- мм миномету состоит из воспламенительного заряда и шести равновесных дополнительных пучков (рис. 70 и 71).

Воспламенительный заряд является средством воспламенения дополнительных пучков и представляет собой бумажную гильзу, в металлическое донце которой вставлен капсюль-воспламенитель (КВМ-3).

На дно гильзы помещены дополнительный воспламенитель из дымного ружейного пороха весом около 2 г (в ампуле из нитропленки, в специальном картузике или в виде спрессованной лепешки) и навеска нитроглицеринового ленточного пороха марки НБЛ-35 весом около 31 г .

Поверх пороха вложены 1–3 картонных пыжа и этикетка, поджатые к пороху закатанными краями гильзы.

Этикетка воспламенительного заряда

НБЛ-35 — марка пороха;
