Министерство Обороны СССР - 120-мм миномет обр. 1938 г. Руководство службы

Корпус осколочно-фугасной мины заполнен взрывчатым веществом.

Дымовая мина, кроме взрывчатого вещества, содержит еще дымообразующее вещество, а зажигательная мина вместо взрывчатого вещества содержит вышибной заряд и зажигательный состав. Дымовые мины (Д-843А) отличаются от осколочно-фугасных мин по индексу и по черной кольцевой полосе , нанесенной на корпусе мины под центрующим утолщением.

Зажигательная мина имеет корпус осколочно-фугасной мины сталистого чугуна. Отличаются зажигательные мины от осколочно-фугасных по следующим признакам: на корпусе зажигательной мины нанесен индекс 3-843А и обозначение зажигательного состава ТР, ниже центрующего утолщения нанесена красная кольцевая полоса, а еще ниже черная кольцевая полоса.

Основные данные о минах

* В числителе вес ВВ, в знаменателе вес дымообразующего вещества.

** В числителе вес ВВ, в знаменателе вес зажигательного состава.

Дальнобойными зарядами от миномета М-120 стрелять воспрещается.

Взрыватель ГВМЗ-7

Осколочно-фугасные мины комплектуются взрывателем ГВМ3-7, общий вид которого показан на рис. 64, 65.

Взрыватель снабжен наружным колпаком к , который предохраняет от попадания влаги внутрь взрывателя. Колпак снимается с взрывателя только на огневой позиции непосредственно перед началом стрельбы.

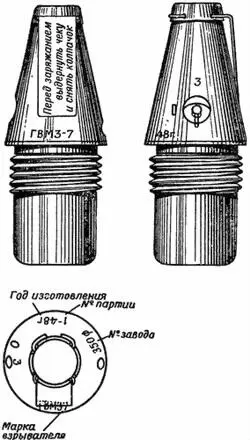

Рис. 64.Взрыватель ГВМЗ-7 (общий вид и маркировка)

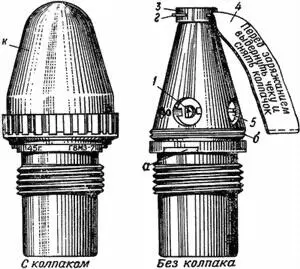

Рис. 65.Общий вид взрывателя ГВМЗ-7:

1 — установочная втулка; 2 — чека; 3 — предохранительный колпачок; 4 — тесьма; 5 — гайка-заделка; а — лыска для ключа; б — резьба для завинчивания колпака; к — колпак

Взрыватель ГВМЗ-7 без колпака по внешнему виду сходен с взрывателями ГВМЗ-1 и ГВМЗ (рис. 66). Признаками, по которым можно отличить взрыватель ГВМЗ-7 от взрывателей ГВМЗ-1 и ГВМЗ, являются: клеймо марки взрывателя «ГВМЗ-7», наличие на боковой поверхности корпуса гайки-заделки и резьбы между фланцем корпуса и установочной втулкой.

Рис. 66.Взрыватель ГВМЗ (общий вид и разрез):

1 — корпус взрывателя; 2 — гильза; 3 — папироса; 4 — обтюратор; 5 — ввинтная головка; 6 — мембрана; 7 — колпачок; 8 — кран; 9 — шарик; 10 — гайка; 11 — стакан детонатора; 12 — детонатор; 13 — капсюль-детонатор, 14 — шайба детонатора; 15 — прокладка; 16 — суконный кружок; 25 — тесьма

Устройство взрывателя

Взрыватель ГВМЗ-7 (рис. 67) состоит из следующих основных частей: ударного механизма, установочного механизма, механизма дальнего взведения, замедлительного и детонаторного устройств.

Ударный механизм состоит из гильзы 36 , в которой помещается капсюль-воспламенитель 21 , опорной гильзы 37 , оседающей втулки 35 и предохранительной пружины 22 . В верхней части гильзы 36 помещается поршень, состоящий из ударного стержня 4 и обтюратора 5 . Ударный стержень 4 представляет собой деревянный цилиндрический стержень. Обтюратор имеет вид чашечки с буртиком. Внутренняя полость гильзы 36 имеет незначительную конусность (диаметр гильзы внизу меньше, чем вверху). Обтюратор 5 своим буртиком опирается на опорную гильзу 37 . Для обеспечения надежного закрепления обтюратора головкой 39 имеется колечко 38 .

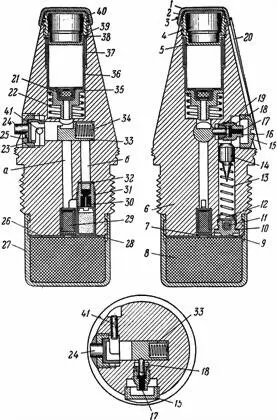

Рис. 67.Положение деталей взрывателя ГВМЗ-7 до выстрела (колпак свинчен):

1 — предохранительный колпачок; 2 — кольцо; 3 — предохранительная чека; 4 — ударный стержень; 5 — обтюратор; 6 — корпус взрывателя; 7 — суконная прокладка; 8 — детонатор; 9 — втулка; 10 — шайба; 11 — капсюль-воспламенитель; 12 — обтюратор капсюля-воспламенителя; 13 — предохранительная пружина; 14 — жало; 15 — гайка-заделка; 16 — втулка порохового предохранителя; 17 — пороховой предохранитель; 18 — стопор; 19 — втулка стопора; 20 — тесьма для выдергивания чеки; 21 — капсюль-воспламенитель; 22 — предохранительная пружина; 23 — шайба; 24 — установочная втулка (кран); 25 — гайка; 26 — шайба; 27 — стакан детонатора; 28 — чашечка порохового усилителя; 29 — капсюль-детонатор; 30 — замедлитель; 31 — втулка замедлителя; 32 — свинцовая прокладка; 33 — движок; 34 — пружина движка; 35 — оседающая втулка; 36 — гильза; 37 — опорная гильза; 38 — колечко; 39 — головка взрывателя; 40 — мембрана; 41 — ограничительная шпилька; а — огнепередаточный канал; б — огнепередаточный канал к замедлителю

Чтобы во внутреннюю полость взрывателя не попала пыль и влага, на головку 39 взрывателя надета мембрана 40 , которая крепится на головке кольцом 2 .

Для обеспечения безопасности при обращении, а также для предохранения мембраны от повреждения на головку взрывателя надевается предохранительный колпачок 1 . Колпачок крепится на головке предохранительной чекой 3 . Для выдергивания чеки (при снимании колпачка) к ней прикреплена тесьма с надписью «Перед заряжанием выдернуть чеку и снять колпачок».

Удаление предохранительного колпачка 1 надо производить в соответствии с этой надписью только перед заряжанием.

Установочный механизм состоит из установочной втулки (крана) 24 , гайки 25 и шайбы 23 . Установочная втулка 24 представляет собой полый цилиндр с отростком. На торце отростка втулки имеется установочная стрелка; для получения фугасного действия мины стрелка должна быть направлена на «З», а для получения осколочного действия — на «О». Буквы «З» и «О» нанесены на корпусе взрывателя, и для совмещения с ними стрелки необходимо установочную втулку повернуть специальным ключом до упора. Втулка может поворачиваться только на 90° (соответственно установкам на «З» или «О»), поворот втулки ограничивается шпилькой 41 , впрессованной в корпус взрывателя.
