— ввинтить ключом Сб4-1 в ступицу колпак 7 и застопорить его стопорным кольцом 8 .

При сборке ступицы, а также в процессе эксплуатации следить за тем, чтобы подшипники были правильно отрегулированы.

При правильной регулировке подшипников приподнятое колесо должно свободно вращаться от руки и не должно иметь осевого люфта.

Тугое вращение колеса указывает на чрезмерную затяжку подшипников, что недопустимо, так как при этом происходит сильный нагрев подшипников; вследствие чрезмерной затяжки из ступицы вытекает нагретая смазка, заедает ролики, изнашиваются и разрушаются подшипники.

Осевой люфт ступицы указывает на износ подшипников или недостаточную их затяжку.

При чрезмерной затяжке подшипников необходимо гайку с буртиком несколько отвинтить, а при недостаточной затяжке — довинтить, чтобы колесо вращалось совершенно свободно и не имело осевого люфта.

Унифицированный ящик орудийного 3ИП

В унифицированный ящик орудийного ЗИП (рис. 47) укладывается ЗИП к миномету. Ящик сварен из листового железа; внутри ящика имеются три секции. В каждой секции имеется внутренняя арматура для укладки орудийного ЗИП.

На крышках с внутренней стороны имеются две схемы укладки ЗИП.

Для предохранения ящика от попадания в него пыли и грязи к крышкам с внутренней стороны прикреплены войлочные прокладки.

Ящик орудийного ЗИП укладывается на раму хода и крепится на ней к планкам 20 (см. рис. 41) четырьмя болтами с гайками, которые навинчиваются на болты снизу и затем шплинтуются.

Чтобы снять ящик ЗИП с хода, необходимо расшплинтовать и свинтить гайки с болтов ключом Сб4-2 .

Снимается ящик с хода при полной разборке хода, при замене ящика, а также при ремонте хода или ящика.

В настоящее время в войсках имеются и неподрессоренные хода, описание которых в данном Руководстве не приводится, Общий вид неподрессоренных ходов и их колес со ступицами показан на рис. 48–53.

Рис. 48.Колесный ход обр. 1938 г. (правое колесо на верхнем рисунке условно не показано):

1 — ось; 2 — П-образные кронштейны; 3 — кронштейн; 4 — стяжка; 5 — кронштейн; 6 — поручень; 7 — шворневая лапа; 8 — обойма; 9 — наметка; 10 — зажим; 11 — скоба для лопаты; 12 — скоба для киркомотыги; 13 — обойма для киркомотыги; 14 и 15 — обоймы для банника и вехи; 16 — обоймы для лома; 17 — ящик для ЗИП

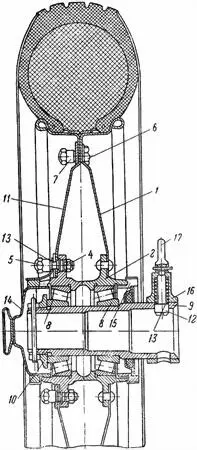

Рис. 49.Колесо к колесному ходу обр. 1938 г. (разрез):

1 — внутренний диск; 2 — ступица; 4 и 5 — гайки; 6 — болт; 7 — гайка; 8 — роликоподшипник; 9 — втулка; 10 — концевая гайка; 11 — наружный диск; 12 — стопор; 13 — пружина; 14 — колпак; 15 — венчик; 16 — обойма; 17 — наконечник

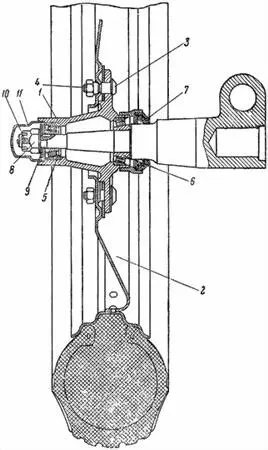

Рис. 50.Колесо к колесному ходу обр. 1938 г. (тип ГАЗ-А):

1 — ступица; 2 — диск; 3 — болт; 4 — гайка; 5 и 6 — роликоподшипники; 7 — сальник; 8 — гайка; 9 — шайба; 10 — шплинт; 11 — колпак

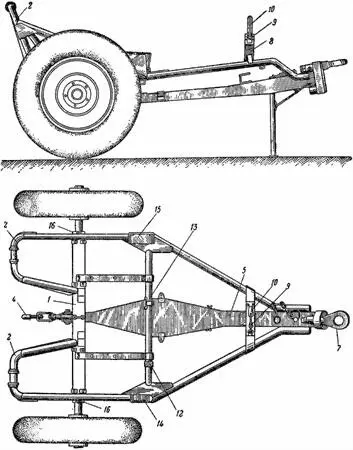

Рис. 51.Колесный ход конструкции завода № 702 (общий вид, без ящика для ЗИП):

1 — ось; 2 — П-образный кронштейн; 4 — стяжка; 5 — стрела; 7 — шворневая лапа; 8 — обойма; 9 — наметка; 10 — зажим; 12 и 13 — скобы для киркомотыги; 14 и 15 — обоймы для банника; 16 — обоймы для лома

Рис. 52.Ступица к колесу хода конструкции завода № 702:

1 — ступица; 2 и 3 — роликоподшипники; 4 и 5 — круглые гайки, 6 — стопорное кольцо

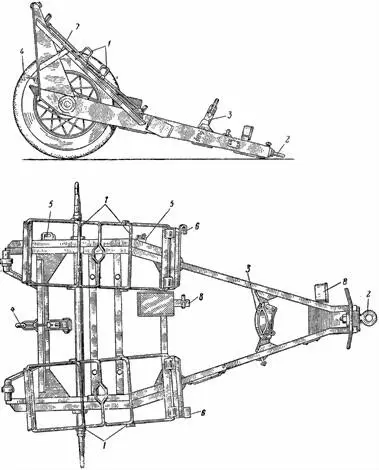

Рис. 53.Колесный ход конструкции завода № 106 (вид сбоку и вид сверху):

1 — упоры для крепления парковых ящиков; 2 — шворневая лапа; 3 — обойма для крепления ствола миномета; 4 — стяжка; 5 — скоба для крепления киркомотыги; 6 — желобки для крепления лома; 7 — скоба для лопаты; 8 — желобки для крепления банника

Запасные детали и сборки, инструмент и принадлежность (ЗИП) предназначены для поддержания материальной части миномета в исправном состоянии.

ЗИП подразделяется на орудийный и батарейный комплекты.

Орудийный комплект рассчитан на один миномет. В этот комплект входят инструмент и принадлежность, необходимые при всех условиях службы минарета.

В батарейный комплект входят злые детали и сборки, инструмент и принадлежность, которые положено иметь на всю батарею минометов. В этот комплект входит ЗИП, необходимый для ухода за минометами, для подготовки минометов к стрельбе и мелкого ремонта, проводимого средствами батареи или артиллерийской мастерской.

За наличием и состоянием всех положенных к миномету запасных деталей и сборок, инструмента и принадлежности необходимо следить так же, как за наличием и состоянием материальной части миномета.

Применяемый в войсках ЗИП пополняется установленным порядком из соответствующих запасов.

Комплекты орудийного и батарейного ЗИП хранят в местах, отведенных распоряжением командира батареи.

Инструмент предназначен для разборки и сборки миномета.

Принадлежность предназначена для обслуживания миномета во время стрельбы, при походном движении, а также для ухода за минометом, хранения и сбережения его.

Иллюстрированная ведомость инструмента и принадлежности приведена в приложении 3.

Контрольный минометный квадрант КМ-1

Контрольный минометный квадрант КМ-1 предназначен для проверки прицельных приспособлений и состоит из алюминиевого корпуса 1 (рис. 54) с основанием а и указателем б , диска 2 с приливом в и кольцом г , на котором нанесена шкала, шайбы 4 , винта 5 и гайки 6 .

На корпусе 1 собраны все детали квадранта. Нижняя часть корпуса оканчивается основанием а , которым квадрант устанавливается на контрольную площадку ствола миномета, На левом ребре основания выгравирована стрелка д . При установке квадранта на контрольную площадку вдоль оси канала ствола острие стрелки должно быть обращено к дульному срезу. В верхней части корпуса нанесена риска (указатель) б , против которой устанавливается требуемое деление шкалы 7 кольца г . При помощи винта 5 , шайбы 4 и гайки 6 в корпусе закреплен диск 2 , имеющий возможность вращаться. В приливе в диска помещается ампула с оправой 3 . Тремя винтами 8 к диску прикреплено кольцо г . На одной четверти окружности кольца нанесена шкала с делениями. Деления нанесены через один градус и отмечены черточками. Каждое десятое деление шкалы отмечено цифрой (0, 10, 20 и т. д. до 90).
