Спусковой шнур хранится в унифицированном ящике орудийного ЗИП.

Веха

Для провешивания основного направления при подготовке к стрельбе, а также для подвески зажженного артиллерийского фонаря, обозначающего точку наводки при ночной стрельбе, применяется веха.

Веха состоит из двух свинчиваемых между собой стальных труб рукоятки 1 вехи и наконечника 2 (рис. 60).

Наконечник 3 позволяет укреплять веху в грунте; на лапку 4 подвешивается фонарь. Веха в разобранном виде перевозится на ходе миномета.

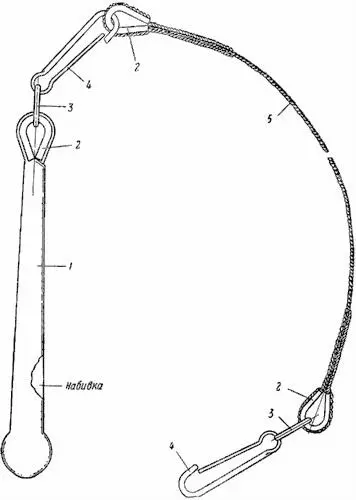

Рис. 59.Спусковой шнур:

1 — рукоятка ( Сб6-1 ); 2 — коуш ( 6–6 ); 3 — кольцо ( 6–2 ); 4 — карабин ( 6–1 ); 5 — веревка ( 6–3 )

Протирка

Чистку канала ствола миномета после стрельбы, а также снятие смазки с поверхности канала ствола перед стрельбой производить при помощи протирки (рис. 61), на колодку которой наматывается ветошь.

В качестве древка используется рукоятка банника, которая своим резьбовым концом ввинчивается в нарезное отверстие конуса шайбы крепления протирки.

Протирка хранится и перевозится в унифицированном ящике орудийного ЗИП.

Для работ по оборудованию огневой позиции для миномета, а также для установки миномета на огневой позиции служит шанцевый инструмент, входящий в комплект орудийного ЗИП. К нему относятся киркомотыга, саперная лопата, лом длиной 1040 мм и плотничий топор.

Шанцевый инструмент перевозится вместе с минометом на ходе В-20 (см. рис. 40). Крепится шанцевый инструмент на ходе при помощи ремней, комплект которых дается в орудийный ЗИП миномета.

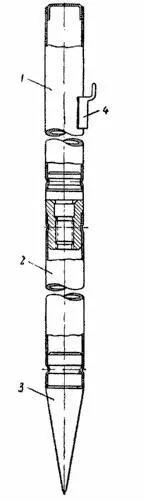

Рис. 60.Веха:

1 — рукоятка ( Сб2-2 ); 2 — наконечник ( Сб2-1 ); 3 — наконечник ( 2–3 ); 4 — лапка ( 2–7 )

Рис. 61.Протирка:

1 — шайба ( 1-21 ); 2 — шайба со шпилькой; 3 — колодка ( 1-20 ); 4 — шуруп ( 1–8 ); 5 — шплинт ( 1–8 ); 6 — шайба крепления ( Сб1-5 ); а — кольцевые выточки

Орудийный и батарейный ЗИП миномета укладываются и перевозятся в. специальных ящиках, сумках и мешочках.

Весь орудийный ЗИП, за исключением банника с чехлом, чехла на казенник, чехла на дульную часть, шанцевого инструмента с ремнями крепления ( Сб5-2 ) и двух основных ремней ( Сб5-3 ), при походном положении миномета укладывается в соответствующие гнезда металлического ящика орудийного ЗИП, который четырьмя болтами прикрепляется к минометному ходу В-20.

ЗИП к предохранителю от двойного заряжания (П-120) укладывается в специальный брезентовый мешочек.

Весь батарейный ЗИП, за исключением вех ( Сб2 ), укладывается в сумку батарейного ЗИП.

Сумка батарейного ЗИП и мешочек с ЗИП для предохранителя укладываются в ящик орудийного ЗИП.

Чехол на казенник и чехол на дульную часть надеваются на миномет; банник с чехлом и вехи укрепляются на минометном ходе.

Прицел МПМ-44 (МПМ-44М) вместе с футляром укладывается в ящик орудийного ЗИП.

Общие сведения

Боевой выстрел состоит из мины, взрывателя и заряда (рис. 62).

Для стрельбы из 120-мм миномета применяются:

— выстрелы с осколочно-фугасной миной скалистого чугуна, взрывателем ГВМЗ-7 и переменным зарядом (см. рис. 62);

— выстрелы с осколочно-фугасными стальными минами, взрывателем ГВМЗ-7 и переменным зарядом (рис. 63, а );

— выстрелы с осколочно-фугасной миной сталистого чугуна (улучшенной конструкции), с взрывателем ГВМЗ-7 и переменным зарядом (рис. 63, б и в );

— выстрелы с дымовой миной, с взрывателем ГВМЗ-7 и переменным зарядом (рис. 63, г );

— выстрелы с зажигательной миной, с взрывателем М-5 и переменным зарядом (рис. 63, д ).

Примечания : 1. Кроме вышеуказанных выстрелов, могут встречаться выстрелы с фугасной стальной миной. Указания по стрельбе этими выстрелами даются в ТС № 104, изд. 1944 г. и 1952 г.

2. Кроме указанных взрывателей, могут применяться:

— с осколочно-фугасными минами взрыватели ГВМЗ, ГВМ3-1, ГВМ, ГВМ-1;

— с дымовыми минами взрыватели ГВМЗ, ГВМЗ-1, ГВМ, ГВМ-1 и М-4;

— с зажигательными минами взрыватель М-4.

Взрыватели ГВМ, ГВМ-1, ГВМЗ и ГВМЗ-1 могут применяться только при наличии специального разрешения ГАУ.

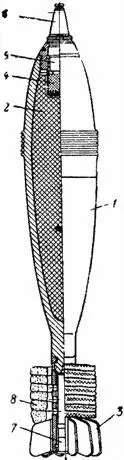

Рис. 62.Выстрел (осколочно-фугасная мина сталистого чугуна):

1 — корпус; 2 — взрывчатое вещество; 3 — стабилизатор; 4 — запальный стакан; 5 — детонатор; 6 — взрыватель ГВМЗ-7; 7 — воспламенительный заряд; 8 — дополнительные пучки

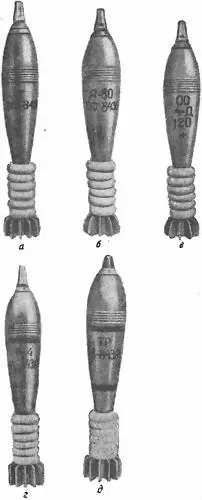

Рис. 63.Выстрелы:

а — осколочно-фугасная стальная мина; б и в — осколочно-фугасная мина сталистого чугуна (улучшенной конструкции); г — дымовая мина; д — зажигательная мира сталистого чугуна (отличительные полосы красная и черная)

Осколочно-фугасная мина состоит из корпуса 1 (см. рис. 62), стабилизатора 3 , запального стакана 4 с детонатором 5 и взрывчатого вещества 2 .

Корпус 1 мины изготовляется из сталистого чугуна. В месте соединения переднего и заднего оживал корпуса мины имеется центрующее утолщение, предназначенное для центрования мины во время ее движения по каналу ствола.

На центрующем утолщении имеются канавки, предназначенные для обтюрации пороховых газов, стремящихся прорваться во время выстрела через зазор между миной и стенками канала ствола. В головной части корпуса имеется нарезное очко для ввинчивания взрывателя. В торец хвостовой части корпуса ввинчен стабилизатор 3 .

Стабилизатор предназначен для обеспечения устойчивости мины на полете, благодаря чему выдерживается необходимое направление, дальность полета и достигается кучность боя. Стабилизатор состоит из трубки и перьев.

На перьях стабилизатора имеются центрующие выступы для обеспечения центрального положения трубки стабилизатора и мины при прохождении ее по каналу ствола. В трубку стабилизатора вставляется воспламенительный заряд. В стенках трубки стабилизатора просверлены огнепередаточные отверстия для выхода пороховых газов (при сгорании воспламенительного заряда) из трубки стабилизатора. Снаружи на трубку стабилизатора надеваются дополнительные пучки заряда.
