Министерство Обороны СССР - 120-мм миномет обр. 1938 г. Руководство службы

— отвинтить четыре винта 12 на один оборот и, придерживая барабанчик 4 одной рукой, другой повернуть шкалу 5 до совмещения нулевого деления с указателем 1З и завинтить до отказа четыре винта 12 ; у прицела МПМ-44М соответственно отвинчивается и завинчивается глухая гайка, крепящая барабанчик;

— отвинтить на один оборот винт 25 и на два оборота винт 14 , передвинуть указатель до совмещения его риски с делением «10» шкалы 27 , после чего завинтить до отказа оба винта.

Во избежание трения проверить наличие торцового зазора между указателем 24 и шкалой 27 ; зазор должен быть не менее 0,15 мм .

Выверка нулевой линии прицеливания

Сзади миномета, на расстоянии 10–15 м от него, установить буссоль так, чтобы линия визирования с буссоли на точку наводки (или правую линию на щите) проходила приблизительно через середину шаровой пяты казенника проверяемого миномета.

Затем, вращая монокуляр буссоли и работая поворотным механизмом миномета, добиться совмещения белой линии на стволе миномета и точки наводки (или правой линии на щите) с вертикальной линией перекрестия в монокуляре буссоли. Пузырьки продольного и поперечного уровней при этом должны быть на середине.

Вращая барабанчик 4 , совместить вертикальную линию перекрестия визира прицела, установленного на миномете, с точкой наводки (или левой линией на щите). При этом риска указателя 19 должна совпадать с делением «30» на шкале 18 больших делений угломера, а риска указателя 9 должна совпадать с делением «0» на шкале 17 малых делений угломера.

Если положение шкал не соответствует указанному, то необходимо ослабить на пол-оборота стопорные винты 3 , крепящие шкалу 18 больших делений угломера, и передвинуть эту шкалу до совмещения деления «30» со штрихом указателя 19 , после чего винты завинтить до отказа.

Затем ослабить на один оборот четыре винта 7 на барабанчике 4 и, придерживая маховичок одной рукой; другой повернуть шкалу 17 до совмещения нулевого деления с указателем 9 , после чего винты 7 завинтить до отказа (в прицеле МПМ-44М соответственно отвинчивать и завинчивать глухую гайку, крепящую барабанчик). Проверить, не сбилась ли наводка миномета и прицела.

Примечание . Если буссоли нет, то наведение белой линии на стволе миномета в точку наводки (или правую линию на щите) можно произвести при помощи прицела, установленного на втором миномете позади проверяемого миномета на расстоянии 10–15 м , или отвеса, подвешенного позади миномета на расстоянии 3–5 м .

Уровень вертлюга выверять в следующем порядке: придать миномету угол возвышения 63° (по квадранту) и точно ориентировать вертлюг при помощи механизма точного горизонтирования по поперечному уровню прицела, при этом пузырек уровня вертлюга должен быть на середине.

Если пузырек уровня вертлюга не находится на середине, то, ослабив винты крепления, повернуть уровень в ту или другую сторону и вывести пузырек на середину, после чего снова закрепить уровень винтами крепления.

Примечания : 1. Если миномет имеет механизм качания прицела, то перед выверкой уровня вертлюга необходимо совместить риски на хомутике механизма качания.

2. Если согласованный с уровнем прицела при угле возвышения миномета в 63° уровень вертлюга уходит с середины при изменении угла возвышения миномета (в пределах работы подъемного механизма больше чем на 0,5 деления уровня), то таким уровнем вертлюга пользоваться нельзя; в этом случае при наведении миномета пользоваться только уровнем прицела.

Проверка стойки к прицелу

После проверки прицельных приспособлений необходимо проверить стойку, закрепленную за данным минометом, и определить ошибку стойки. Для определения ошибки стойки нужно, отметившись по какой-либо точке наводки прицелом, установленным на миномет без стойки, отметиться затем по той же точке наводки прицелом, установленным на миномет со стойкой, и определить разность отметок как по угломеру, так и по углу возвышения. Для определения разности отметок по углу возвышения нужно барабанчиком углов возвышения прицела вывести на середину пузырек продольного уровня и из полученного показания шкалы угла возвышения вычесть его показание до установки прицела на стойку. Эта разность будет ошибкой стойки (без учета мертвых ходов прицела) по углу возвышения.

Допускается ошибка стойки не более 0-05 (по угломеру и по углу возвышения). Фактическая ошибка стойки всегда должна учитываться при работе с ней. Если ошибка стойки будет превышать 0-05, то стойку необходимо сдать в мастерскую.

Выбирать и подготовлять огневую позицию необходимо так, чтобы она обеспечивала маскировку миномета, устойчивость его при стрельбе и возможность быстро изменять направление стрельбы.

Необходимо иметь в виду, что от выбора и качества подготовки огневой позиции зависят сохранность материальной части миномета и кучность стрельбы.

Маскировка достигается посредством расположения миномета на закрытых огневых позициях (обратные скаты, лощины, окопы полного профиля и т. п.).

Установку миномета на открытых позициях следует производить только в исключительных случаях, когда по условиям обстановки требуется немедленно открыть огонь, а на местности нет естественных укрытий.

Для того чтобы мины преждевременно не разрывались на пути своего полета, минометы необходимо располагать так, чтобы расстояние от миномета до укрытия было в полтора раза больше высоты укрытия (например, если высота укрытия 10 м , то миномет необходимо устанавливать не ближе чем в 15 м от укрытия). Местность в направлении стрельбы необходимо очистить от деревьев, за ветки которых мина может задевать при полете, вследствие чего может произойти преждевременный разрыв.

При подготовке огневой позиции необходимо учитывать, что в зависимости от качества грунта (мягкого, твердого или средней твердости) подготовка его для установки опорной плиты должна быть различной.

Лучшим грунтом для установки опорной плиты миномета является грунт средней твердости (глинозем, чернозем, грунт, обросший дерном, и т. п.). Такой грунт обеспечивает незначительную осадку опорной плиты, достаточную устойчивость миномета при стрельбе и сохранность материальной части.

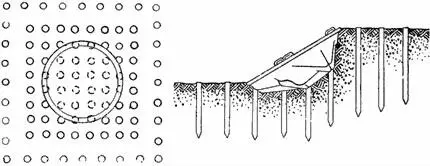

Рис. 73.Укрепление грунта под опорную плиту забивкой кольев

Перед установкой опорной плиты грунт подлежит обработке (в зависимости от условий и состояния грунта). Установка опорной плиты на мягком грунте (сыпучий песок, болото и т. п.) без обработки приводит к увеличенной осадке плиты при выстреле, что сопровождается большой сбиваемостью наводки и может вызвать поломку материальной части. Установка опорной плиты на твердом грунте (мерзлый, каменистый и т. п.), а также на грунте средней твердости без обработки приводит к плохой устойчивости миномета (подпрыгивание) и поломке материальной части двуноги, прицела или опорной плиты.
