Министерство Обороны СССР - 120-мм миномет обр. 1938 г. Руководство службы

Обработку мягкого грунта производят одним из следующих способов:

— под опорную плиту подкладывают мешки с землей, дерн, смешанные с землей мелкие ветки, щебень и т. п.;

— в землю, на которую опирается плита, вбивают колья толщиной 5–8 см и длиной ½—1 м (рис. 73);

— под опорную плиту подкладывают 2–4 мата из ветвей (рис. 74); между матами и сверху их насыпают имеющийся плотный грунт (дерн, смешанные с землей мелкие ветви и т. п.);

— опорную плиту устанавливают на корни кустарника;

— опорную плиту устанавливают в прямоугольном деревянном срубе (рис. 75); сруб изготовляют из бревен толщиной примерно 15 см ; внутрь сруба насыпают имеющийся плотный грунт (дерн, смешанные с землей мелкие ветви и пр.); при установке опорной плиты в срубе необходимо следить за тем, чтобы плита бортами не упиралась в стенки сруба; упор бортов плиты в стенки сруба может вызвать поломку ее во время стрельбы;

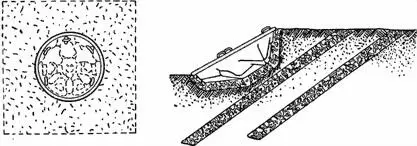

Рис. 74.Укрепление грунта под опорную плиту подкладкой матов из ветвей

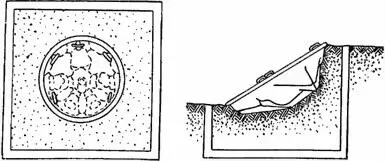

Рис. 75.Установка опорной плиты в прямоугольном деревянном срубе

— грунт укрепляют кольями, забитыми на конус (рис. 76).

Твердый грунт под плитой разрыхляют примерно на ½ м . В случае невозможности разрыхления грунта имеющимся шанцевым инструментом (ломом, киркомотыгой) грунт разрыхляют подрывом при помощи саперных средств. На верхний слой разрыхленного грунта насыпают 2–3 мешка земли.

Подготовка грунта средней твердости сводится к взрыхлению грунта и откапыванию ровика (окопа) для плиты.

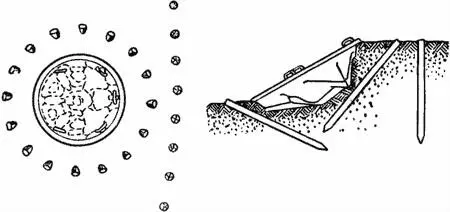

Рис. 76.Укрепление грунта с помощью кольев, забитых по конусу

На подготовленную огневую позицию подвезти колесный ход с минометом и поставить его шворневой лапой в сторону тыла. Отстегнуть ремни, крепящие двуногу к ходу. Поднимая ход за переднюю часть, постепенно опустить опорную плиту на подготовленное для нее место, удерживая ход от опрокидывания. Освободить ствол из закрепляющей его обоймы. Освободить двуногу от крепления опорами хомута, размотать цепь двуноги и открепить стяжку, соединяющую плиту с ходом. Поддерживая ствол, отвезти ход назад. Перевести ствол через плиту (вперед) и установить его в боевом положении. При этом поставить матку поворотного механизма на середину винта и перестановкой двуноги направить ствол миномета приблизительно на предполагаемую цель.

Если при транспортировке миномета предохранитель был снят, то его необходимо надеть на ствол миномета.

При транспортировке миномета без хода (на хозяйственной повозке, в санях и т. п.) перевод миномета в боевое положение производить в следующем порядке: снять с повозки опорную плиту и установить на грунт, снять ствол и шаровой пятой установить в опорную чашку плиты, поддерживая ствол руками под углом возвышения 45–80°. Затем снять с повозки амортизатор с двуногой, сошниками упереть в грунт, а амортизатор с обоймой подвести под ствол, Обойму амортизатора и наметку обоймы завести в выточку на стволе и закрепить зажимом.

Установка миномета на огневой позиции

Правильная установка миномета на огневой позиции является одним из важных факторов, обеспечивающим ведение эффективной стрельбы. Неправильная установка миномета на огневой позиции приводит к следующему;

— к плохой устойчивости и вследствие этого к частому сбиванию наводки, что сопровождается ухудшением кучности стрельбы, а следовательно, и увеличением расхода боеприпасов;

— к повреждениям материальной части миномета (осадке и поломке пружин амортизатора и винтов подъемного и поворотного механизмов, а также поломке отдельных деталей двуноги миномета и поломке прицела).

Установка опорной плиты должна производиться так, чтобы величина отхода или осадки плиты от выстрела была не более допускаемой амортизатором, т. е. не более 150 мм .

Если отход или осадка плиты больше указанной величины, то пружины амортизатора сжимаются до соприкосновения витков, и дальнейший отход плиты приводит к жесткому удару, который сопровождается еще большей осадкой плиты, а затем поломкой пружин и изгибом штоков амортизатора, изгибом винтов подъемного и поворотного механизмов, изгибом вертлюга и двуноги, поломкой прицела и т. п.

При установке опорной плиты необходимо соблюдать следующие правила:

— наклон опорной плиты к горизонту в сторону направления стрельбы должен быть 25–30°,

— опорная плита должна опираться всей своей поверхностью на сплошной грунт и должна быть погружена в него не менее чем на ¾ высоты сошников;

— под поверхностью опорной плиты нужно создавать плотную земляную подушку, на которую опорная плита должна ложиться всеми своими выемками и углублениями (рис. 77), а не отдельными точками.

Установка двуноги . Сошники двуноги должны быть утоплены в грунт до тарелей и находиться примерно на одном уровне с шаровой пятой казенника (рис. 78).

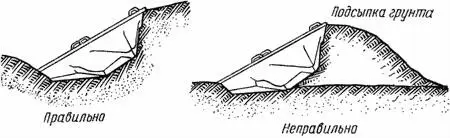

Рис. 77.Установка опорной плиты

При этом, если углы возвышения меньше 65° (прицел 6-50 и больше), двунога выносится вперед примерно на 1600 мм от центра шаровой пяты казенника и соединяется с верхней выточкой ствола, а при углах возвышения больше 65° (прицел 6-50 и меньше) двунога выносится вперед примерно на 1000 мм и соединяется с нижней выточкой ствола.

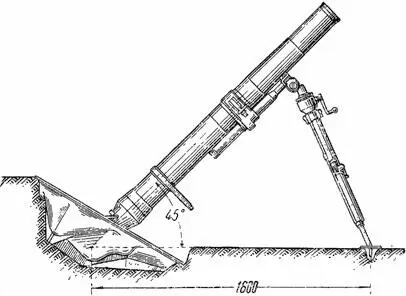

Рис. 78.Установка миномета на огневой позиции

При установке миномета на огневой позиции делаются две бороздки радиусами, равными 1000 и 1600 мм , для выноса двуноги вперед от центра опорной плиты. Сошники двуноги устанавливаются в ту или другую бороздку в зависимости от угла возвышения, придаваемого миномету.

Вдоль бороздок рекомендуется забить колышки, отстоящие один от другого примерно на ладонь (около 0-50); эти колышки позволяют быстро делать грубую установку двуноги в случае больших боковых переносов огня.

Если после установки минометов на огневой позиции строился параллельный веер, то переходные стойки прицела необходимо снять. Следует помнить, что вести стрельбу из миномета с установленной стойкой нельзя, так как в этом случае возможна поломка стойки, кронштейна вертлюга и прицела.
