— отражатель, пружина и стержень отражателя не имеют погнутостей, зазубрин, свободно входят в продольный канал остова затвора и надежно закрепляются шпилькой при сборке;

— боек не скрошен, не искривлен и не погнут, а его пружина не имеет осадки или поломки.

181. Осмотреть затворную раму.Затворную раму считать исправной, когда:

— ролик задержки отскока затворной рамы под действием пружины работает правильно и при нажиме пальцем энергично возвращается в прежнее положение;

— резьба штока и гнезда в затворной раме не имеет забоин, скрошенности металла и царапин; — затворная рама прочно соединяется со штоком.

182. Осмотреть затыльник.Затыльник считать исправным, когда:

— буфер затвора не погнут и на его передней плоскости нет забоин и скрошенности металла;

— трубка буфера затвора довернута до отказа и его шпилька надежно закреплена раскерновкой.

183. Осмотреть приемник.Приемник считать исправным, когда;

— рычаг-подаватель не погнут;

— храповик по отношению к барабану приемника не имеет качки;

— пружины защелок и зуба рычага-подавателя исправны;

— на выступах и ребрах пазов приемника нет забоин, зазубрин и других повреждений;

— задержка и фиксатор патрона, задержка рычага-подавателя, отсекатель патронов, основание защелки крышки приемника и шайбы проушин крышки приемника не имеют качки, зазубрин, трещин и других повреждений;

— рычаг-подаватель приемника прочно сидит в основании приемника;

— ось барабана довернута до отказа и прочно закреплена.

184. Зенитный прицел обр. 1943 г. предназначается для наводки пулемета при стрельбе по воздушным целям, летящим со скоростью до 550 км/час на дальностях до 1600 м.

185. Зенитный прицел обр. 1943 г. для стрельбы по воздушным целям устанавливать на 12,7-мм пулемет обр. 1938/46 г. и на пулемет обр. 1938 г. на универсальном станке обр. 1938 г.

Вес зенитного прицела без футляра 2 кг.

186. Основные части зенитного прицела обр. 1943 г. (рис. 90): передний визир, курсовой визир, соединительный валик, задний визир, хомут и промежуточный кронштейн. К прицелу положена принадлежность. Прицел хранится и переносится в футляре. Хомут и промежуточный кронштейн служат для крепления прицела на пулемете обр. 1938 г.

Передний визир(рис. 91) служит для наводки пулемета в цель. Он состоит из рамы прицела, рукоятки и кольца с прицельной шкалой.

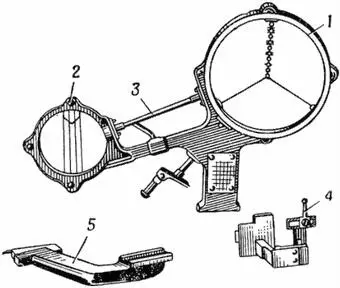

Рис. 90.Общий вид зенитного прицела обр. 1943 г.:

1 — передний визир; 2 — курсовой визир; 3 — соединительный валик; 4 — задний визир; 5 — промежуточный кронштейн к пулемету обр. 1938 г.

Рама прицелаимеет ролики с осями для направления вращения кольца, трубку с зажимом для соединения с курсовым визиром, кронштейн для соединения с промежуточным кронштейном, стойки с отверстиями для прохода валика, ручки и шестерни сон втулкой для соединительного валика. Втулка имеет пазы для шпильки соединительного валика. Стойка на раме укреплена винтами. На внутренней поверхности рамы внизу нанесена риска для установки кольца при сборке прицела.

Рукояткавставлена в отверстие стоек рамы. Она имеет откидную ручку для вращения и валик с шестерней. Шестерня вращает кольцо.

Кольцопо окружности имеет зубья для зацепления с зубьями шестерни. Внутри кольца прикреплена по радиусу кольца прицельная шкала с 10 отверстиями. Каждое отверстие соответствует одному делению прицела. Для удобства отсчета четные деления отмечены соответствующим количеством зубчиков. Например, второе по порядку кольцо (не считая центрального) имеет два зубчика (один справа и один слева), четвертое — четыре зубчика и т. д. Нечетные деления зубчиков не имеют. Прицельная шкала удерживается в кольце двумя растяжками. Кольцо снаружи имеет паз, по которому скользят ролики рамы прицела. Внутри кольца сделана риска для установки его в раме при сборке прицела. На лицевой стороне рамы укреплена таблица делений.

Рис. 91.Передний визир:

1 — рама; 2 — рукоятка; 3 — кольцо; 4 — прицельная шкала; 5 — ролики; 6 — трубка с зажимом; 7 — кронштейн; 8 — стойка; 9 — шестерня соединительного валика; 10 — пазы; 11 — откидная ручка; 12 — валик; 13 — шестерня; 14 — растяжка; 15 — табличка

187. Курсовой визир(рис. 92) служит для установки прицельной шкалы параллельно движению самолета, а также для проверки ее положения. Он состоит из рамы и кольца с курсовыми нитями.

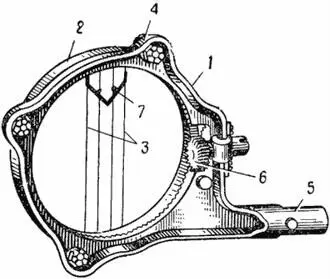

Рис. 92.Курсовой визир:

1 — рама; 2 — кольцо; 3 — курсовые нити; 4 — ролики; 5 — хвост; 6 — шестерня со втулкой; 7 — стрелка (в последних выпусках самолетик)

Рама курсового визираимеет ролики с осями для направления вращения кольца, хвост выступом для соединения с трубки переднего визира и шестерню со втулкой, которые помещаются в стойке. Втулка шестерни имеет пазы для шпильки валика. Стойка укреплена на раме винтами. На внутренней поверхности рамы внизу нанесена риска для установки кольца в раме при сборке прицела. Кольцо по окружности имеет зубья для зацепления с зубьями шестерни. Внутри кольца имеются четыре курсовые нити. К курсовым нитям прикреплена стрелка. Курсовые нити служат для установки прицельной шкалы параллельно движению самолета и для проверки ее положения. Стрелка на нитях устанавливается по ходу самолета.

Снаружи кольцо имеет паз, по которому скользят ролики рамы. Внутри кольца сделана риска для установки его в раме при сборке.

188. Соединительный валик(рис. 93) служит для передачи вращения кольца переднего визира к кольцу курсового визира, чем обеспечивается параллельность прицельной шкалы и курсовых нитей. На концах валик имеет шпильки, которые входят в пазы втулок шестерен переднего и курсового визиров.

Рис. 93.Соединительный валик:

1 — шпильки

При сборке прицела соединительный валик вставляется только после того, как прицельная шкала поставлена параллельно курсовым нитям, т. е. прицельное и курсовое кольца установлены по рискам в своих рамах.
