213. Исходными данными для стрельбы по воздушным целям являются дальность до цели и скорость цели.

Исходные данные определять следующим образом:

— дальность до цели определять специальным дальномером или на глаз; дальности по шкале дистанционной линейки устанавливать, передвигая каретку с передним кольцевым визиром до совмещения соответствующего деления шкалы с указателем;

— скорость цели определять на глаз, по типу самолета, и выбирать соответствующее этой скорости кольцо (или промежуток между кольцами).

214. При установке исходных данных на прицеле автоматически решаются следующие задачи:

— строится угловое упреждение, т. е. дается поправка на прямолинейное перемещение цели за время полета пули до встречи ее с целью;

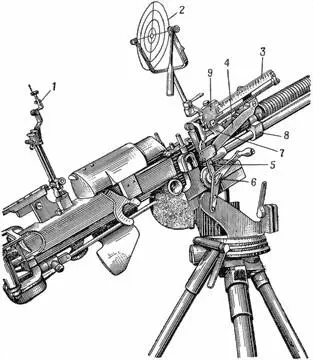

Рис. 100.Общий вид зенитного прицела обр. 1938 г. на пулемете:

1 — задний визир; 2 — передний визир; 3 — дистанционная линейка; 4 — верхний кронштейн; 5 — тяга; 6 — привод с рукояткой; 7 — кронштейн-седло; 8 — хомут; 9 — каретка

— строится угол прицеливания соответственно дальности до цели;

— угол прицеливания изменяется в зависимости от угла возвышения.

215. Пулемет на станке обр. 1938 г. имеет непоражаемый конус (24–10°).

Предельный угол возвышения при расположении казенной части пулемета между ногами станка равен 85°, а при расположении ее против ноги — около 78°.

216. Зенитный прицелсостоит из заднего визира, переднего кольцевого визира, дистанционной линейки, верхнего кронштейна, матки, нижнего кронштейна-седла, хомута, каретки, тяги и привода.

Задний визир

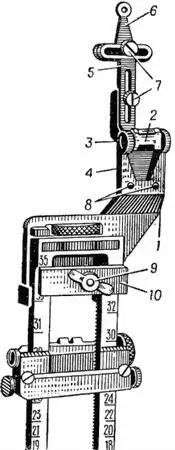

Рис. 101.Задний визир:

1 — большой кронштейн; 2 — малый кронштейн; 3 — ось; 4 — пластинчатая пружина; 5 — держатель диоптра; 6 — диоптр; 7 — винты для крепления держателя диоптра; 8 — винты для крепления пластинчатой пружины; 9 — барашек; 10 — планка для крепления заднего визира

217. Задний визир(рис. 101) устанавливается основанием большого кронштейна на прицельной рамке и закрепляется барашком.

Задний визир состоит из большого кронштейна, малого кронштейна, оси, пластинчатой пружины, держателя диоптра, диоптра, винтов для крепления держателя диоптра, шайбы, винтов для крепления пластинчатой пружины, барашка и планки для крепления заднего визира к прицельной рамке.

Диоптр передвигается в горизонтальной плоскости и крепится к держателю диоптра винтом. Держатель диоптра передвигается в вертикальной плоскости и крепится винтом к малому кронштейну. При выверке прицельной линии диоптр и держатель передвигаются.

Большой и малый кронштейны соединены между собой шарнирно при помощи оси. При опускании прицельной рамки кронштейны складываются. Малый кронштейн удерживает в сложенном или откинутом положении пластинчатая пружина, которая прикрепляется к большому кронштейну двумя винтами. Когда винты подтянуты, диоптр и кронштейн заднего визира прочно удерживаются на прицельной рамке.

При снятии заднего визира с прицельной рамки барашек вместе с планкой нужно снова ввернуть в предназначенное для него нарезное отверстие в большом кронштейне.

Пластинчатая пружина прочно удерживает малый кронштейн с диоптром в плоскости прицельной рамки.

При установленном на прицельной рамке заднем визире огонь по наземным целям можно вести на дальностях до 3200 м.

Передний кольцевой визир

218. Передний кольцевой визир(рис. 102) состоит из кольцевого визира, стойки с вилкой и груза-отвеса.

Кольцевой визир имеет четыре концентрических кольца, соединенных между собой четырьмя спицами, и втулку.

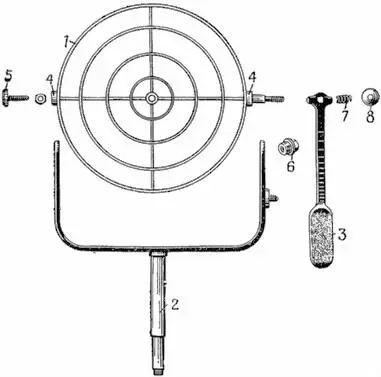

Рис. 102.Передний кольцевой визир:

1 — кольцевой визир; 2 — стойка с вилкой; 3 — груз-отвес; 4 — цапфы; 5 — винт-ось; 6 — гайка-подшипник; 7 — пружина; 8 — гайка

Втулка кольцевого визира диаметром 12 мм предназначена для обстрела наземных целей; центр ее используется для выверки зенитного прицела.

Кольца предназначаются:

— первое, диаметром 45 мм, — для обстрела воздушных целей, движущихся со скоростью 100 км/час;

— второе, диаметром 90 мм, — для стрельбы по воздушным целям, движущимся со скоростью 200 км/час;

— третье, диаметром 135 мм, — для обстрела воздушных целей, движущихся со скоростью 300 км/час;

— четвертое (наружное), диаметром 180 мм, — для обстрела воздушных целей, движущихся со скоростью 400 км/час.

При обстреле воздушных целей, движущихся со скоростью 500 км/час, наводку производить по воображаемой окружности, отстоящей от наружного кольца на расстояние, равное промежутку между кольцами.

Наружное кольцо имеет две цапфы. Левая цапфа вращается на хвосте винта-оси. Правая цапфа вращается на гайке-подшипнике и имеет на конце нарезку для завинчивания гайки, а в средней части квадрат.

На конец правой цапфы надевается цилиндрическая пружина, которая, упираясь в гайку, удерживает груз-отвес на квадрате.

Кольцевой передний визир свободно вращается на цапфах. При нажатии рукой на плечики груза-отвеса и при упоре большим пальцем в гайку груз-отвес свободно снимается с квадрата правой цапфы. При повороте его относительно плоскости колец на 90° он снова заскакивает на квадрат.

Спицы колец взаимно перпендикулярны и прочно скреплены с кольцами.

Стойка с вилкой удерживает передний кольцевой визир. Стойка и вилка составляют одно целое. Стойка крепится в держателе кольцевого визира на каретке прицела. На конце стойки имеется ограничительный вырез, который ограничивает поворот стойки. На концах вилки сделаны навинтованные отверстия. В левое отверстие ввинчивается регулирующий винт-ось, в правое — гайка-подшипник. К правой ветви вилки снаружи приклепан держатель груза-отвеса.

Перед походом передний кольцевой визир нужно снять с пулемета и уложить в футляр.

При постановке переднего кольцевого визира вставить конец стойки в гнездо держателя и зажать заверткой.

Груз-отвес удерживает кольцевой визир в горизонтальном положении. Нижний конец груза-отвеса утолщен. Утолщенная часть груза-отвеса нового образца — цилиндрическая, строго прямоугольная. В верхнем конце груза-отвеса имеется квадратное отверстие, через которое проходит квадрат правой цапфы кольцевого визира.
