189. Задний визир(рис. 94) совместно с передними курсовыми визирами служат для наводки пулемета в цель. Он имеет кронштейн с планкой и винт с барашком для крепления на рамке наземного прицела. В передней части кронштейна укреплена откидная планка с пружиной. На откидной планке при помощи винта укреплена стойка диоптра. Стойка диоптра внизу имеет вырез для регулировки высоты диоптра, а сверху вырез, в котором диоптр крепится при помощи винта с шайбой.

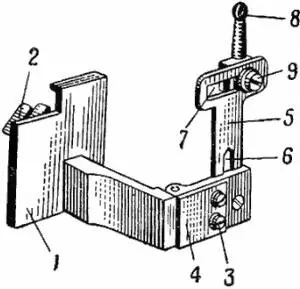

Рис. 94.Задний визир:

1 — кронштейн; 2 — планка; 3 — винт; 4 — откидная планка; 5 — стойка; 6 — нижний вырез; 7 — верхний вырез; 8 — диоптр; 9 — винт с шайбой

190. Хомут(рис. 95) служит для крепления зенитного прицела на пулемете обр. 1938 г. Хомут имеет верхнюю часть «ласточкин хвост» с воротком для промежуточного кронштейна, нижнюю часть, соединенную с верхней с помощью оси, и откидной болт с осью и гайкой для закрепления хомута на пулемете.

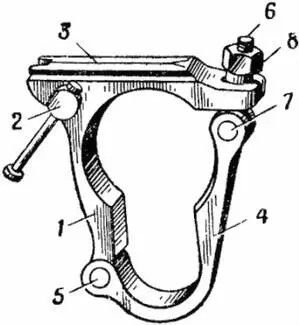

Рис. 95.Хомут:

1 — верхняя часть; 2 — вороток; 3 — ласточкин хвост; 4 — нижняя часть; 5 — ось; 6 — откидной болт; 7 — ось болта; 8 — гайка

191. Промежуточный кронштейн(рис. 96) служит для уменьшения длины прицельной линии до 340 мм при креплении прицела на пулемете обр. 1938 г. Он имеет паз для соединения с хомутом и выступ в виде ласточкина хвоста с воротком для соединения с передним визиром.

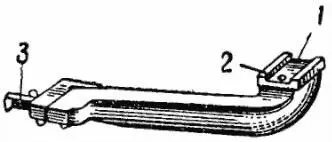

Рис. 96.Промежуточный кронштейн:

1 — паз; 2 — выступ; 3 — вороток

Рис. 97.Принадлежность:

1 — ключ; 2 — ключ-отвертка

192. Принадлежность(рис. 97) состоит из двух ключей, предназначенных для сборки и разборки прицела.

193. Футляр(рис. 98) представляет собой деревянную коробку с крышкой, которая запирается накидным замком. Для переноски служит ручка из тесьмы. В футляре хранятся в специальных гнездах все части зенитного прицела.

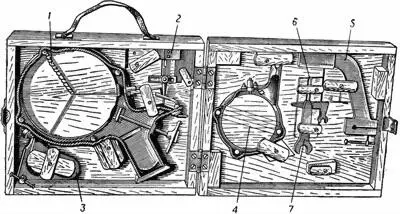

Рис. 98.Укладка зенитного прицела обр. 1943 г. в футляре:

1 — передний визир; 2 — задний визир; 3 — хомут; 4 — курсовой визир; 5 — промежуточный кронштейн; 6 — валик; 7 — ключи

194. Сборку зенитного прицелана пулемете производить в следующем порядке:

— надеть задний визир на рамку наземного прицела и закрепить его планкой;

— вставить хвост рамы курсового визира в трубку рамы прицела на половину его длины;

— повернуть прицельное и курсовое кольца так, чтобы установочные риски на ободе совпали с рисками на рамах прицела и курсового визира;

— сдвинуть рамы курсового визира и прицела так, чтобы второй конец соединительного валика вошел во втулку шестерни курсового визира, а установочный штифт на хвосте рамы курсового визира — в вырез трубки рамы прицела; закрепить зажим трубки переднего визира;

— вставить в кронштейн переднего визира промежуточный кронштейн; вдвинуть в паз ствольной коробки промежуточный кронштейн и закрепить воротком.

Примечание . При установке прицела на пулемет обр. 1938 г.:

— надеть хомут зенитного прицела на расстоянии примерно 460 мм от рамки наземного прицела и слегка закрепить хомут; для лучшего примечания хомута можно применить прокладки;

— соединить промежуточный кронштейн с прицелом и зажать вороток;

— установить прицел на хомут и зажать вороток;

— окончательное закрепление хомута на пулемете произвести при выверке прицела.

195. Разборку зенитного прицелапроизводить в следующем порядке:

— отвернуть вороток и снять прицел со ствольной коробки;

— отделить промежуточный кронштейн от рамы прицела;

— ослабить зажим и отделить курсовой визир от рамы прицела; одновременно отделить соединительный валик;

— сложить рукоятку прицела;

— уложить прицел в футляр;

— отделить задний визир от пулемета.

Примечание . При отделении прицела от пулемета обр. 1938 г. снять прицел с хомута и отделить промежуточный кронштейн. Хомут, как правило, с пулемета не снимается.

При сборке и разборке прицела не допускать применения больших усилий или ударов.

196. Зенитный прицел обр. 1943 г. обслуживают два номера расчета: наводчик и прицельный.

Прицельныйво время стрельбы наблюдает за целью через курсовой визир. Действуя рукояткой, он непрерывно поворачивает курсовые нити так, чтобы они постоянно были параллельны направлению полета цели, т. е. оси фюзеляжа самолета. При этом цель может и не совмещаться с курсовой нитью.

Острие стрелки на курсовых нитях должно быть направлено в сторону движения самолета. Если наводчик совместит цель с каким-нибудь делением на шкале, то движение самолета будет казаться направленным в центр кольца, а в действительности направление его движения пересечется с траекториями полета пуль.

197. Наводчикнаводит пулемет в цель по одному из делений прицельной шкалы. Он ведет огонь длинными или короткими очередями. При наводке наводчик смотрит через диоптрическое отверстие заднего визира и совмещает цель с одним из делений прицельной шкалы.

Определение необходимого деления прицелапроизводится по «Таблице делений», которая помешена на лицевой стороне рамы прицела.

Таблица делений для 12,7-мм пулеметов обр. 1938 г. ДШК и обр. 1938/46 г.

Таблица делений составлена:

— для трех групп скоростей с точностью до 100 км/час;

— для трех групп дальностей с точностью до 600–400 м;

— для четырех раккурсов с точностью до ¼ окружности,

Для каждого из возможных сочетаний скорости, дальности и раккурса определен номер требуемого деления прицельной шкалы. В ряде случаев номера делений даны с округлением в большую сторону.

Деления для раккурса 3/4 получаются простым сложением номеров делений для 1/4 и 1/2. Например: цель летит со скоростью 400 км/час на дальности 1000 м. Раккурс 3/4. По таблице делений найти в строке 400–500 в графе для раккурса 1/4 деление 3 и в графе 2/4 — деление 5. Сложить 3 + 5 = 8. Подать команду «Деление 8».
