ВАТТМÉТР, прибор для измерения активной электрической мощности (в ваттах). Ваттметры имеют две электрические цепи: тока (включается в цепь нагрузки последовательно) и напряжения (включается параллельно с нагрузкой). Шкала ваттметра градуируется в ваттах. Применяются электродинамические, электронные ваттметры (для измерений на постоянном и переменном токе) и ферродинамические ваттметры для измерений на переменном токе. Наиболее распространены электродинамические ваттметры (см. рис.), механизм которых состоит из неподвижной катушки 1 , включённой последовательно с нагрузкой Н (цепь тока), и подвижной катушки 2 , включённой через большое добавочное сопротивление R параллельно нагрузке (цепь напряжения). Работа ваттметра такого типа основана на взаимодействии магнитных полей подвижной и неподвижной катушек при прохождении по ним электрического тока. При этом вращающий момент, вызывающий отклонение подвижной части прибора и соединённой с ней стрелки (указателя), при постоянном токе пропорционален произведению силы тока на напряжение, а при переменном токе – ещё косинусу угла сдвига фаз между током и напряжением. Расширение пределов измерений достигается с помощью трансформаторов тока и добавочных резисторов, а в цепях высокого напряжения – с помощью трансформаторов тока и напряжения.

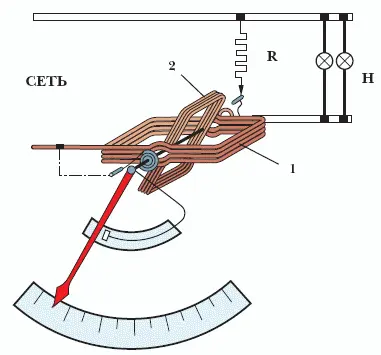

Схема устройства и включения электродинамического ваттметра

ВЕЗДЕХÓД, автомобиль высокой проходимости, пригодный для эксплуатации на любых дорогах и по бездорожью. Массовое производство вездеходов, используемых как артиллерийские тягачи и шасси для броневиков, началось в нач. 20 в. В кон. 1930-х гг. в США и СССР практически одновременно были разработаны и созданы лёгкие армейские многоцелевые вездеходы: американский джип и советский ГАЗ-64, затем – ГАЗ-67. В 1950-е гг. в таких странах, как Канада, СССР и США, имеющих большую территорию, развернулись работы по созданию джипов, многоцелевых и тяжёлых вездеходов, предназначенных, напр., для экспедиций, ведущих разведку полезных ископаемых. Типы и размеры современных вездеходов занимают практически весь диапазон транспортных средств – от небольших спортивных и прогулочных до тяжёлых многоосных машин. Вездеходы снабжены гусеничным, реже колёсным со специальными шинами движителем .

В силовую передачу вводят дополнительные механизмы, позволяющие увеличивать тяговое усилие. Многие вездеходы являются амфибиями.

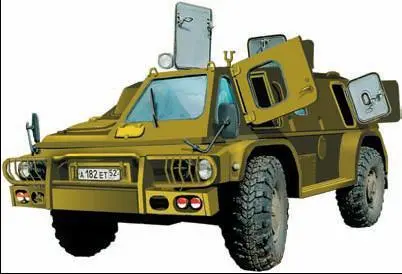

Вездеход ГАЗ-3937, по прозвищу «Водник»

ВЕЛОСИПÉД. История создания велосипеда носит весьма разноречивый характер. Не случайно фраза «Изобрести велосипед…» стала нарицательной. Среди изобретателей велосипеда числятся и российский крепостной крестьянин Артамонов, и русский изобретатель Л. Л. Шамшуренков, построивший и продемонстрировавший комиссии Сената «самобеглую коляску», о чём свидетельствует официальный протокол от 2 ноября 1752 г. Но общепризнанным изобретателем велосипеда считается немецкий инженер К. фон Дрейс. Велосипед, построенный им в 1817 г., представлял собой двухколёсную машину, приводимую в движение отталкиванием ног от земли. В 1858 г. к переднему колесу добавили педали, а в 1871 г. – цепной привод на заднее колесо. Наконец, 1889 г. можно считать годом рождения современного велосипеда.

Деревянный велосипед-«бегунок»

Велосипеды по назначению и конструкции делятся на детские, подростковые, дорожные, горные, спортивные и специальные. К последним относятся трёх – и четырёхколёсные грузовые велосипеды, цирковые, трюковые и т. п. Наиболее распространены дорожные велосипеды. Чаще всего они одноместные, реже многоместные, тандемы. Большое распространение получили также складные велосипеды, удобные для перевозки на транспорте. Устройство велосипедов в основном одинаковое. Рама – стальная, алюминиевая или карбоновая. Колесо состоит из обода, втулки, спиц и покрышки. То, что у автомобиля называется трансмиссией , на велосипеде – система, состоящая из двух или трёх зубчатых колёс – звёзд, соединённых с педалями, цепной передачи и набора малых зубчатых колёс (звёздочек), укреплённых на втулке заднего колеса. Цепь передаёт усилие от ведущих звёзд на ведомые звёзды. Перекидыванием цепи на разные комбинации звёзд при помощи переключателей меняется передаточное число привода. Тормоза имеют раздельный привод на переднее и заднее колёса. Конструкции велосипедов продолжают непрерывно совершенствоваться в направлении снижения веса, повышения безопасности и удобства езды, применения новейших материалов.

Современный спортивный велосипед

ВЕЛЬБÓТ, четырёх – или восьмивёсельная мореходная шлюпка с заострёнными образованиями оконечностей, снабжённая мачтой с парусом. Бывают разъездные и спасательные. В 17–19 вв. использовались для охоты на морских зверей.

ВÉНТИЛЬ, 1) трубопроводный– запорное устройство в трубопроводах для перекрытия и регулирования потоков жидкости, пара или газа. Широко применяется в промышленных трубопроводах и в санитарно-технических устройствах. К трубам, насосам и другому оборудованию присоединяется посредством фланцев или резьбового соединения.

2) В электротехнике– электрический прибор, проводимость которого в значительной степени зависит от направления электрического тока (в прямом направлении она существенно выше, чем в обратном). В электрическом вентиле используется эффект односторонней проводимости тока на границе металл – полупроводник или между двумя полупроводниками с различными примесями ( полупроводниковыевентили), металл – вакуум ( электронныеили электровакуумныевентили), металл – газ ( газоразрядныевентили), металл – электролит ( электролитическиевентили). В качестве вентилей применяют полупроводниковые, электровакуумные или газоразрядные диоды (в электро – и радиоаппаратуре – гл. обр. для выпрямления электрического тока), тиристоры (напр., в силовых устройствах преобразовательной техники и в системах автоматического управления в качестве переключающих приборов), тиратроны (напр., для создания коротких и мощных электрических импульсов в радиолокационных станциях) и др.
