Двухроторный вакуумный насос

В сорбционных вакуумных насосах используется способность сорбентов (напр., титана, молибдена) поглощать газ. Действие криогенных вакуумных насосов основано на поглощении газа поверхностью, охлаждённой до низкой (криогенной) температуры. В зависимости от обеспечиваемого диапазона давлений различают низковакуумные, средневакуумные, высоковакуумные и сверхвысоковакуумные насосы. Для получения сверхвысокого вакуума применяются криосорбционные вакуумные насосы, которые представляют собой криогенные насосы с тонкой плёнкой сорбента на внутренней поверхности камеры.

ВÁЛИК малярный, предназначен для огрунтовки и окраски различными красящими составами стен, потолков и других гладких поверхностей. Используется вместо кистей , которые он значительно превосходит по производительности и качеству окраски. Валики чаще всего делают из меха или поролона. Они выпускаются промышленностью, но их несложно изготовить и самому. Диаметр валика от 40 до 70 мм, длина от 100 до 250 мм. Он крепится на оси специальной ручки с помощью гайки с шайбой или проволочной шпильки. Перед началом работы валики следует подержать в воде в течение нескольких часов, чтобы ворс приобрёл одинаковую жёсткость. Для работы с валиком окрасочный состав наливают в ведро или ванночку, в которые вставляют сетку на рамке или стальной лист с отверстиями для отжима излишков краски.

Валик малярный

ВÁЛОЧНАЯ МАШИ́НА, см. в ст. Лесозаготовительные машины .

ВÁНКЕЛЯ ДВИ́ГАТЕЛЬ, роторно-поршневой двигатель внутреннего сгорания, разработанный в 1957 г. немецким учёным Ф. Ванкелем. В двигателе Ванкеля трёхгранный ротор (поршень) вращается в цилиндре специального профиля. Грани ротора отсекают переменные объёмы камер, в которых происходят обычные для двигателей внутреннего сгорания процессы. Вал ротора жёстко соединён с зубчатым колесом, которое входит в зацепление с неподвижной шестернёй. Ротор с зубчатым колесом обкатывается вокруг шестерни. Его грани скользят по внутренней поверхности корпуса, отсекая переменные объёмы камер. Такая конструкция позволяет осуществить четырёхтактный цикл без специального механизма газораспределения (с клапанами и кулачками). Другое его преимущество – постоянное вращение ротора, а не возвратно-поступательное движение поршней обычного двигателя внутреннего сгорания. Смесеобразование, зажигание, смазка, охлаждение, пуск у двигателя Ванкеля – такие же, как у обычных поршневых двигателей внутреннего сгорания. При одинаковой мощности имеют в 2–3 раза меньшие размеры, чем обычные поршневые двигатели. Двигатели Ванкеля применяются на автомобилях, вертолётах, моторных лодках.

а)

б)

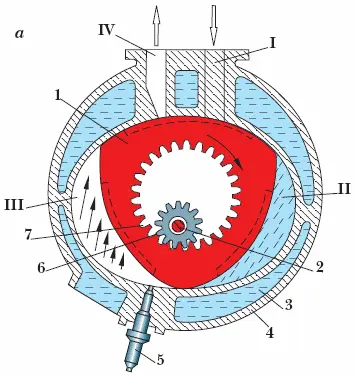

Ванкеля двигатель:

а – схема двигателя; б – зубчатое зацепление;

1 – ротор; 2 – вал; 3 – водяное охлаждение; 4 – корпус; 5 – свеча зажигания; 6 – неподвижная шестерня; 7 – зубчатое колесо;

I – впуск; II – сжатие; III – расширение; IV – выпуск

ВÁНТОВЫЕ КОНСТРУ́КЦИИ, геометрически неизменяемый тип висячей конструкции . Выполнены только из прямолинейных элементов (вантов) и часто называются вантовыми фермами . Как и в висячих конструкциях, все элементы вантовой фермы работают на растяжение, что позволяет использовать в качестве несущих частей фермы канаты из стальной проволоки. Вантовые фермы применяют в конструкциях мостов, где проезжая часть подвешивается на множестве косых тросов, крепящих её к высоким пилонам. При этом тросы натянуты от верхней точки пилона или от разных его уровней и расходятся веерообразно или параллельно, подобно струнам арфы. В вантовых мостах тросы делают предварительно напряжёнными, поэтому они предельно натянуты, не провисают и делают всё сооружение геометрически неизменяемым. При такой конструкции балка моста под проезжей частью может быть непривычно тонкой, поэтому вантовый мост является одним из самых экономичных и изящных мостов.

Вантовый мост в г. Севилья, Испания

ВÁНТУЗ, приспособление для прочистки канализационных стоков. Представляет собой полую резиновую полусферу (чашу) на рукоятке. Для прочистки стоков вантуз устанавливается над выпуском раковины (или ванны) так, чтобы края чаши были плотно прижаты к поверхности. В раковину наливают воду, пока она не накроет чашу. Затем резкими толчками рукоятки несколько раз продавливают чашу. Если засор удалён, вода беспрепятственно уходит из раковины с образованием воронки над выпуском.

Вантуз: а– внешний вид; б– положение вантуза при прочистке стоков

ВАРИÁТОР, отдельный агрегат или встроенный узел, служащий для плавного изменения частоты вращения ведущего вала относительно частоты вращения ведомого вала механизма. Состоит из одной или нескольких бесступенчатых передач и устройств, обеспечивающих их функционирование. Бесступенчатые передачи вариаторов выполняются с жёсткими звеньями, при соприкосновении которых усилие передаётся за счёт силы трения. Такие вариаторы (фрикционные) способны передавать мощности от нескольких ватт (в механизмах ручного регулирования приборов) до нескольких десятков киловатт (в транспортных машинах, прессах, металлорежущих станках). Посредством вариатора достигается оптимальный скоростной режим машины при различных условиях её работы. На металлорежущих станках, напр., с помощью вариатора можно поддерживать наивыгоднейшую скорость резания на различных участках заготовки при обработке поверхностей вращения переменного радиуса. На эскалаторах метрополитена вариаторы служат для согласования скоростей движения поручней и лестницы.

ВÁТМАН, бытующее название чертёжно-рисовальной бумаги хорошего качества. Отличается высокой плотностью, однородной структурой, иногда имеет незначительный желтоватый оттенок. Используется для выполнения ответственных чертежей, архитектурных разработок, схем и эскизов, для рисования и т. п.
